victron energy quattro

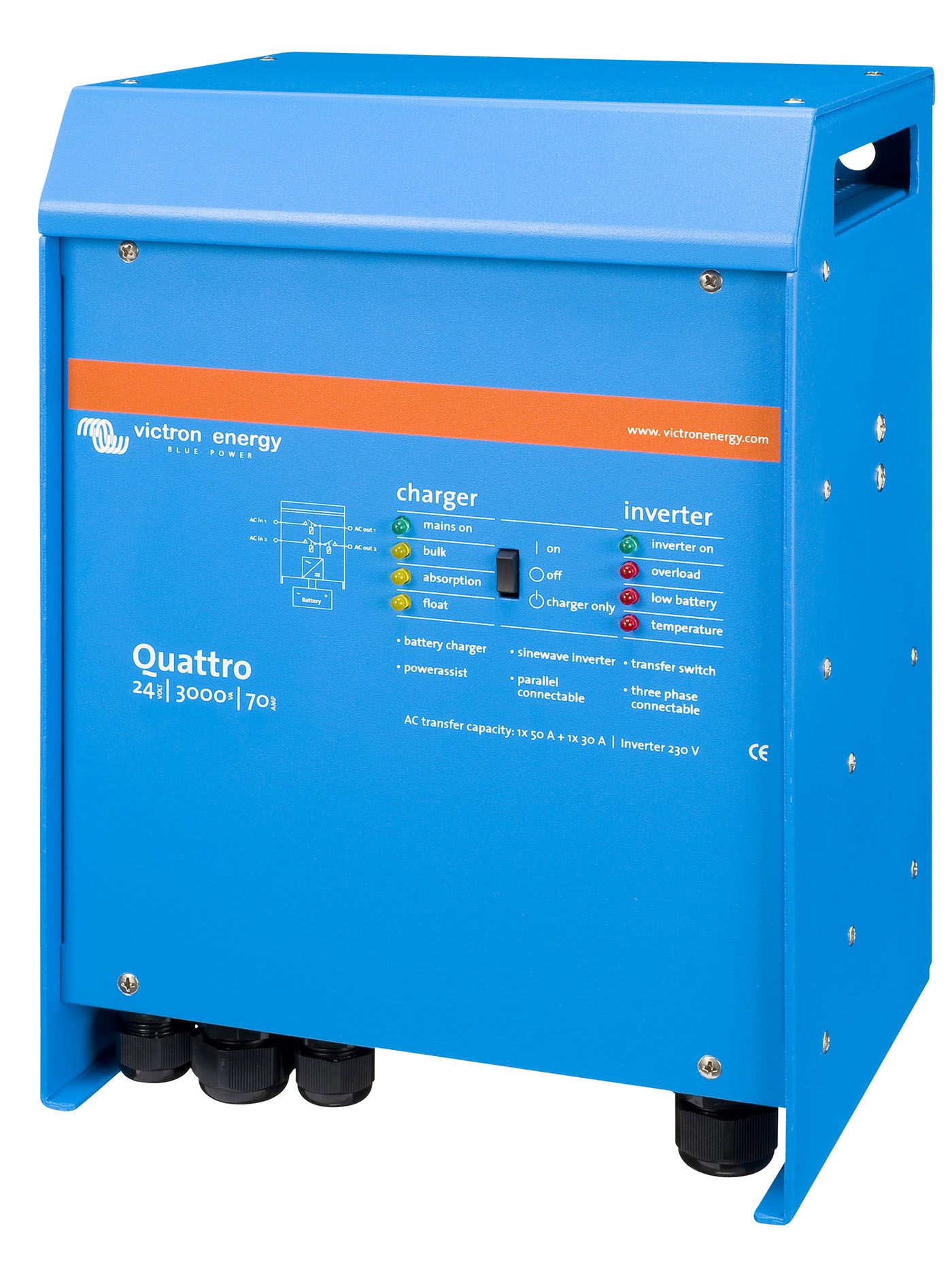

Victron Energy Quattro
3kVA – 15kVA


  • Catégorie : Convertisseur-chargeur

Disponible en modèles 12V, 24V ou 48V, de 3000VA jusqu'à 15000VA

Deux entrées 230V avec un commutateur de transfert intégré

Semblable au MultiPlus, le Quattro combine lui aussi un ensemble convertisseur et chargeur. De plus, il peut accueillir deux entrées AC et connecter automatiquement la source active. Parmi ses nombreuses fonctions, il inclut un convertisseur à puresinus, la technologie PowerAssist hybride, ainsi que des fonctions d'intégration de systèmes multiples telles qu'un fonctionnement en mode triphasé, en phase divisée et parallèle.

12/3000/120

12V 3000VA

24/3000/70

24V 3000VA
48V 3000VA
Voir la version
Multiplus

12/5000/220

12V 5000VA

24/5000/120-

24V 5000VA

48/5000/70

48V 5000VA


24/8000/200

24V 8000VA

48/8000/110-

48V 8000VA


48/10000/140

48V 10kVA


48/15000/200

48V 15kVA
Vente aux particuliers - Tarifs Professionnels et Export Afrique

Deux entrées CA, un système de permutation intégré entre la tension de quai et le générateur

Le Quattro dispose de deux entrées CA (AC-in-1 et AC-in-2) afin de pouvoir raccorder deux sources de tension indépendantes. Par exemple, deux générateurs, ou une alimentation principale et un générateur. Le Quattro choisira automatiquement l'entrée où il y aura de la tension. S'il y a de la tension sur les deux entrées, le Quattro choisira l'entrée AC-in-1 à laquelle se trouve généralement connecté le générateur.

Deux Sorties AC

En plus de la sortie sans interruption habituelle (AC-out-1), une sortie auxiliaire (AC-out-2) est disponible et elle déconnecte sa charge en cas de fonctionnement de la batterie. Exemple : une chaudière électrique ne pouvant fonctionner que si le générateur est en marche ou si une puissance de quai est disponible.

Commutation automatique et permanente

Dans le cas d'une panne d'alimentation ou lorsque le générateur est arrêté, le Quattro bascule en mode convertisseur et reprend l'alimentation des appareils connectés. Ce transfert est si rapide que le fonctionnement des ordinateurs et des autres appareils électroniques n'est pas perturbé (Système d'Alimentation sans Interruption ou fonction UPS). Cela fait du Quattro un système d'alimentation de secours parfaitement adapté aux applications industrielles et de télécommunications.

Victron Energy Multiplus

Puissance virtuellement illimitée grâce au fonctionnement en parallèle

Jusqu'à 6 Quattro peuvent fonctionner en parallèle. Par exemple, six unités 48/10000/140 fourniront une puissance de 54kW / 60kVA en sortie et 840A de capacité de charge.

Configuration triphasée

Trois unités peuvent être configurées pour une sortie triphasée. Mais ce n'est pas tout : jusqu'à 6 séries de trois unités peuvent être raccordées en parallèle pour fournir une puissance de 162 kW / 180 kVA et plus de 2500 A de capacité de charge.

PowerControl – Utilisation maximale de la puissance de quai limitée

Le Quattro peut fournir une puissance de charge énorme. Cela implique une demande importante sur l'énergie du quai ou du générateur. Cependant, un courant maximal peut être configuré pour les deux entrées CA. Le Quattro prend alors en compte les autres utilisateurs et utilise uniquement « l'excédent » pour la charge des batteries. - À l'aide des interrupteurs DIP, du VE.Net ou d'un PC, il est possible de configurer un niveau maximal sur l'entrée AC-in-1 à laquelle est généralement connecté un générateur : ainsi ce dernier n'est jamais surchargé. - Il est également possible de configurer un niveau maximal pour l'entrée AC-in-2. Cependant, pour les applications mobiles (bateaux, véhicules), un paramétrage variable du tableau de commande Multi Control sera généralement choisi. Ainsi, le courant maximal pourra s'adapter très simplement au courant de quai disponible.

PowerAssist – Utilisation étendue de votre générateur et de votre courant de quai : fonction « de co-alimentation » du Quattro

Le Quattro opère en parallèle avec un générateur ou une connexion de quai. Une panne de courant est automatiquement compensée : le Quattro extraira une puissance supplémentaire à partir des batteries afin d'apporter son aide. Un excédent de courant est utilisé pour recharger la batterie.


Trois relais programmables

Le Quattro est équipé de 3 relais programmables. Néanmoins, les relais peuvent être programmés pour tout type d'applications, par exemple en tant que relais de démarrage pour un groupe électrogène.

Deux ports programmables d'entrée/sortie analogique/numérique

Le Quattro est équipé de deux ports d'entrée/sortie analogique/numérique. Ces ports peuvent être utilisés de différentes manières. Une application possible consiste à communiquer avec le BMS d'une batterie au lithium-ion.

Victron Energy Multiplus

Puissance de secours ou fonctionnement autonome en cas de défaillance du réseau

Les maisons ou les bâtiments équipés de panneaux solaires, ou d'une microcentrale énergétique pour l'électricité et le chauffage (une chaudière de chauffage central qui génère de l'électricité), ou les autres sources d'énergie durable, disposent ainsi d'une puissance électrique autonome qui peut être utilisée pour alimenter les équipements indispensables (pompes de chauffage central, réfrigérateurs, congélateurs, connexions Internet, etc.) lors d'une panne de courant. Cependant, à cet égard, le problème est que les panneaux solaires couplés au réseau et/ou les microcentrales énergétiques pour l'électricité et le chauffage s'arrêtent dès que l'alimentation réseau est défaillante. Avec un Quattro et des batteries, ce problème peut être résolu facilement : le Quattro peut remplacer l'alimentation secteur durant une panne de courant. Lorsque les sources d'énergie durable produisent plus de puissance qu'il n'en faut, le Quattro utilise l'excédent pour charger les batteries ; et dans le cas d'une panne de courant, le Quattro fournira une puissance supplémentaire à partir des batteries.

Énergie solaire

Le Quattro est parfaitement adapté aux applications d'énergie solaire. Il peut être utilisé aussi bien pour concevoir des systèmes indépendants que des systèmes couplés au réseau.

Victron Energy Multiplus

Surveillance et contrôle à distance

Lorsqu'il est associé à un appareil GX (par ex. un Cerbo GX), vous pouvez superviser et contrôler votre Quattro et votre système ou systèmes soit localement (LAN) soit à distance par Internet depuis n'importe où dans le monde par le biais de l'application gratuite VRM et du site Web gratuit VRM. Vous pouvez y accéder depuis un téléphone, une tablette, un ordinateur portable ou un PC fonctionnant avec différents systèmes d'exploitation. Le niveau de contrôle sur votre système n'a pas de limite que ce soit pour effectuer des réglages sur votre Multi ou pour lancer le démarrage automatique de votre générateur de secours, et bien plus encore.

victron energy quattro

Le saviez-vous - Modifier à distance les paramètres de MultiPlus et Quattro

Dans ce Saviez-vous que Simon Ytterbom explique comment vous pouvez, en utilisant un appareil GX, VRM et VE.Configure, modifier les paramètres sur un MultiPlus ou Quattro à distance. Source: Chaine YouTube - Victron Energy


SINES - Victron Energy - Convertisseur chargeur Multiplus

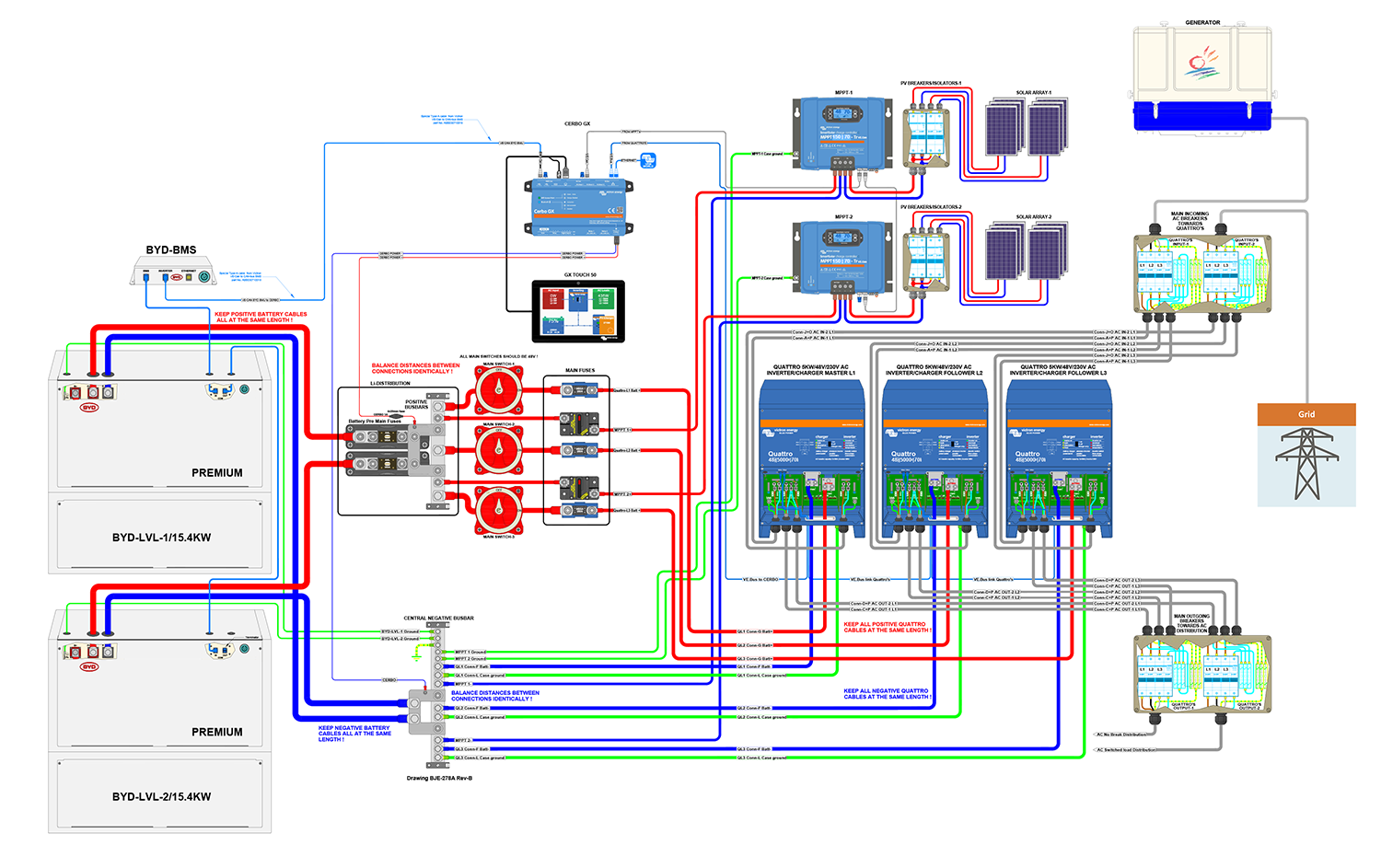

Installation solaire triphasée avec groupe électrogène de secours  source: https://www.victronenergy.com/
