SINES - variateur de pompage solaire Schneider Electric Altivar Solar



  • Catégorie : Variateur de vitesse pour pompage solaire

L'Altivar 312 Solar a été pendant dix ans le variateur de référence pour alimenter une pompe triphasée standard directement par des panneaux photovoltaïques, de 0,18 à 15 kW, avec recherche du point de puissance maximale et gestion du lever et du coucher du soleil.

Schneider Electric en a arrêté la production le 30 juin 2023 (fin de service le 31 décembre 2023) et le remplace référence par référence par l'Altivar Solar ATV320 (références ATV320…C412), de 0,37 à 15 kW en 200 - 240 V monophasé ou triphasé et 380 - 500 V triphasé. SINES fournit l'ATV320 Solar et ses accessoires en France, DOM-TOM et à l'export, et conseille la migration des installations existantes. Pour les pompes Grundfos, voyez aussi l'onduleur RSI ; pour les fortes puissances, l'ABB ACQ80.

Produit arrêté. Altivar 312 Solar : production arrêtée le 30 juin 2023, fin de service le 31 décembre 2023, non réparable selon Schneider Electric. Remplacement recommandé : Altivar Solar ATV320 (même calibre, même tension, référence ATV320…C412).

Altivar Solar ATV320 (…C412), remplaçant de l'Altivar 312 Solar

0,37 à 15 kW, 200 - 240 V mono / tri et 380 - 500 V tri, MPPT intégré
Distribution professionnelle – France / DOM-TOM / Export Afrique

Correspondance ATV312 Solar → ATV320 Solar

La règle de Schneider Electric est simple : la référence ATV312HxxxM2 412 devient ATV320xxxM2C412, ATV312HxxxM3 412 devient ATV320xxxM3C412 et ATV312HxxxN4 412 devient ATV320xxxN4C412, à puissance et tension identiques. Exemple : l'ATV312HU55N4412 (5,5 kW, 400 V) est remplacé par l'ATV320U55N4C412. Le manuel de migration QGH39563 et le chapitre « substitution » du manuel ATV320 Solar détaillent le report des réglages et le câblage.


Ce que fait l'Altivar Solar ATV320

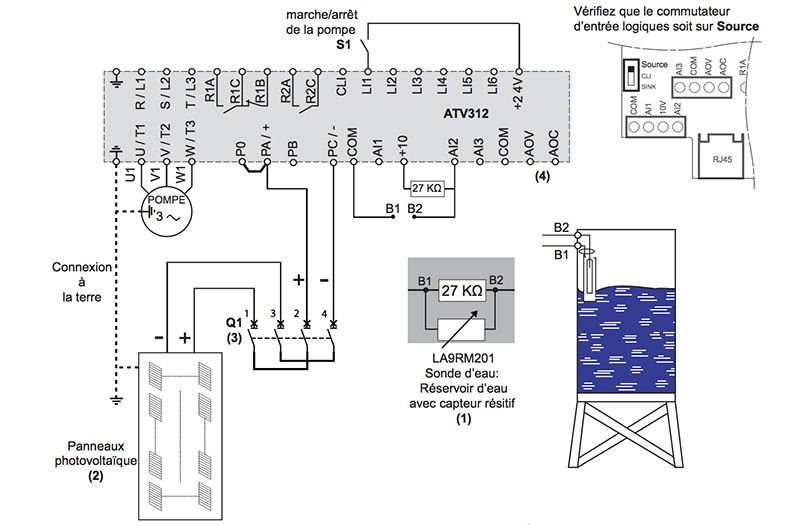

Alimenté directement sur son bus continu par le champ photovoltaïque (150 à 374 V DC pour les calibres 200 - 240 V, 280 à 778 V DC pour les calibres 380 - 500 V), le variateur applique une régulation MPPT dédiée au pompage, démarre et s'arrête avec le soleil, protège la pompe (marche à sec par sonde de niveau, surcharge, sous-tension) et délivre la puissance nominale du moteur dans la tranche haute de tension DC, avec déclassement dans la tranche basse. Une alimentation de secours par le réseau ou un groupe se prévoit par commutation externe. La gamme couvre 0,37 à 15 kW en 24 références.


Dimensionner le champ et la protection

Chaînes en série jusqu'à la tension à vide maximale admise (374 ou 778 V DC selon le calibre), sectionneur et parafoudre DC dans un coffret de protection, puissance PV de 1,2 à 1,5 fois la puissance du moteur selon le site. Notre bureau d'études dimensionne gratuitement le variateur, le champ et les protections à partir des données de la pompe et du forage. Voir la catégorie onduleurs de pompage.

CaractéristiqueATV320…M2C412ATV320…M3C412ATV320…N4C412
Alimentation moteur200 - 240 V monophasé200 - 240 V triphasé380 - 500 V triphasé
Puissances disponibles0,37 à 2,2 kW (6 calibres)3 à 15 kW (6 calibres)0,37 à 15 kW (12 calibres)
Plage de tension DC (bus PV)150 à 374 V DC150 à 374 V DC280 à 778 V DC
Tension PV à vide max.374 V DC374 V DC778 V DC
Puissance nominale pleinede 284 à 374 V DCde 284 à 374 V DCde 537 à 778 V DC
FonctionsMPPT pompage, démarrage / arrêt solaire, protection marche à sec par sonde de niveau, protections moteur
RemplaceATV312H…M2 412ATV312H…M3 412ATV312H…N4 412
CatalogueAltivar Solar DIA2ED2231101FR (06/2024)

Documents Schneider Electric. Le manuel utilisateur complet de l'ATV320 Solar (PKR47019, EN) et le manuel de migration ATV312 → ATV320 (QGH39563) sont disponibles sur se.com.

Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.

Références Altivar Solar ATV320 et correspondance ATV312 Solar


Référence ATV320 SolarPuissance moteurAlimentationRemplace (ATV312 Solar)
ATV320U04M2C4120,37 kW200 - 240 V monoATV312H037M2412
ATV320U06M2C4120,55 kW200 - 240 V monoATV312H055M2412
ATV320U07M2C4120,75 kW200 - 240 V monoATV312H075M2412
ATV320U11M2C4121,1 kW200 - 240 V monoATV312HU11M2412
ATV320U15M2C4121,5 kW200 - 240 V monoATV312HU15M2412
ATV320U22M2C4122,2 kW200 - 240 V monoATV312HU22M2412
ATV320U30M3C4123 kW200 - 240 V triATV312HU30M3412
ATV320U40M3C4124 kW200 - 240 V triATV312HU40M3412
ATV320U55M3C4125,5 kW200 - 240 V triATV312HU55M3412
ATV320U75M3C4127,5 kW200 - 240 V tri—
ATV320D11M3C41211 kW200 - 240 V tri—
ATV320D15M3C41215 kW200 - 240 V tri—
ATV320U04N4C4120,37 kW380 - 500 V triATV312H037N4412
ATV320U06N4C4120,55 kW380 - 500 V triATV312H055N4412
ATV320U07N4C4120,75 kW380 - 500 V triATV312H075N4412
ATV320U11N4C4121,1 kW380 - 500 V triATV312HU11N4412
ATV320U15N4C4121,5 kW380 - 500 V triATV312HU15N4412
ATV320U22N4C4122,2 kW380 - 500 V triATV312HU22N4412
ATV320U30N4C4123 kW380 - 500 V triATV312HU30N4412
ATV320U40N4C4124 kW380 - 500 V triATV312HU40N4412
ATV320U55N4C4125,5 kW380 - 500 V triATV312HU55N4412
ATV320U75N4C4127,5 kW380 - 500 V triATV312HU75N4412
ATV320D11N4C41211 kW380 - 500 V tri—
ATV320D15N4C41215 kW380 - 500 V triATV312HD15N4412

Les ATV312 Solar de 0,18 kW (ATV312H018M2412 / M3412) n'ont pas d'équivalent direct : utiliser le calibre 0,37 kW. Les calibres 200 - 240 V triphasés de 7,5 à 15 kW sont nouveaux dans la gamme ATV320 Solar.
