Convertisseur-chargeur
Le convertisseur-chargeur réunit un onduleur sinusoïdal, un chargeur de batterie et un commutateur de transfert : il forme le réseau d'un site isolé, bascule en secours à la coupure, recharge la batterie depuis le réseau ou le groupe et, avec PowerAssist, ajoute la puissance de la batterie à celle d'une source trop faible. C'est le cœur de toute installation à batterie 12, 24 ou 48 V.
SINES distribue les trois marques de référence : Victron Energy MultiPlus-II, Quattro et Quattro-II, MultiPlus Compact, EasySolar-II GX, Multi RS19 Solar et Multi HS19 Solar 15k ; SMA Sunny Island et Sunny Island X ; Studer Innotec next3, next1 et Xtender.
Grossiste B2B depuis 2010, nous dimensionnons avec vous la puissance, le parc batterie et le champ solaire, puis nous livrons en France, dans les DOM-TOM et à l'export vers l’Afrique. Les systèmes de secours et l'énergie autonome sont nos applications historiques.
Convertisseur-chargeur triphasé 15 kW haute tension avec quatre MPPT de 8 kW, en rack 19 pouces.
Onduleur-chargeur 48 V 6 kVA avec deux MPPT 450 V de 3 kW, en rack 19 pouces.
Le MultiPlus doit son nom aux nombreuses fonctions qu'il assure : il réunit un convertisseur sinusoïdal puissant, un chargeur sophistiqué à technologie de charge adaptative et un commutateur de transfert ultra rapide.
Le MultiPlus-II allie les fonctions du MultiPlus et du MultiGrid. Il comprend un convertisseur sinusoïdal, un chargeur, un commutateur de transfert, une sonde de courant externe et un système contre l'îlotage. Il convient pour le hors réseau et l’autoconsommation.
Semblable au MultiPlus-II, le Quattro-II combine un onduleur et un puissant chargeur. En plus, il peut accueillir deux entrées CA et connecter automatiquement la source active.
Le MultiPlus Compact (C) doit son nom aux nombreuses fonctions qu'il assure : il réunit un convertisseur sinusoïdal puissant, un chargeur sophistiqué à technologie de charge adaptative et un commutateur de transfert ultra rapide.
Le Quattro peut être connecté à deux sources CA indépendantes, par exemple une alimentation de quai et un groupe électrogène, ou deux groupes électrogènes. Le Quattro se connectera automatiquement à la source active.
L'EasySolar associe un contrôleur de charge solaire MPPT, un chargeur/convertisseur et une distribution AC dans un seul boîtier. Ce produit est facile à installer, avec un minimum de câblage.
Le EasySolar II GX combine un convertisseur
chargeur MultiPlus II, un contrôleur de charge solaire Smart Solar MPPT, un appareil de
monitoring GX avec écran.
Disponible en 24/3000, 48/3000 et 48/5000
Les onduleurs SMA Sunny Island offrent des possibilités exceptionnelles pour la construction de systèmes énergétiques autonomes. Reliés à une unité de batterie, ils forment un réseau autonome de tension alternative qui satisfait aux plus hauts standards de qualité.

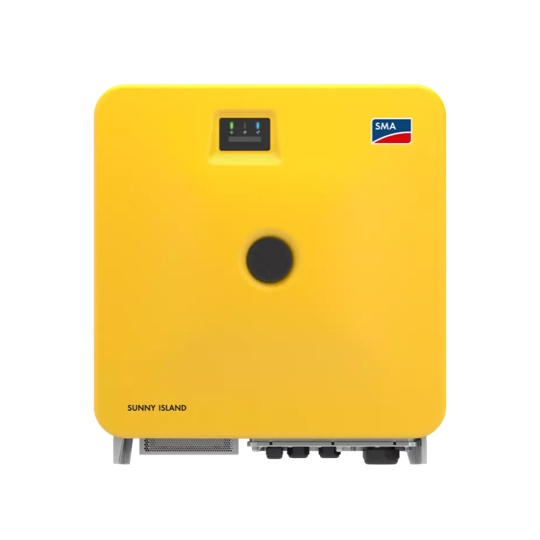

L'onduleur-chargeur SMA de nouvelle génération : 30 kW (SI30-20) ou 50 kW (SI50-20), triphasé, batteries lithium-ion ou sodium-ion, IP65 et plage −25 à +60 °C. Évolutif jusqu'à 50 appareils et au-delà de 300 kW. Garantie 10 ans (5 + 5).
La multicluster box de SMA est dédiée aux installations avec SMA Sunny Island. Elle permet de configurer des réseaux en site isolé ou installations photovoltaïques reliées au réseau. Toutes les multicluster boxes sont entièrement câblées et équipées d’un raccord pour générateur. Puissances comprises entre 20 kW et 300 kW.

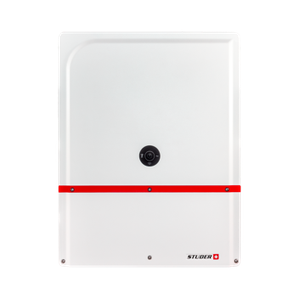

Onduleur-chargeur monophasé 6500 VA, batteries 48V, chargeur 6 étapes jusqu'à 125 A, IP65 et garantie 10 ans. Extensible jusqu'à 6 unités (39 kVA) et compatible avec toutes les sources solaires couplées AC ou DC.
Onduleur triphasé 15KVA, chargeur de batteries 48V, onduleur solaire avec double trackeur MPPT haute tension (2x8000Wc), relais de transfert et gestion de l'autoconsommation constituent les fonctions fondamentales du nouvel onduleur hybride next3 Studer.
La gamme Xtender permet une liberté d'utilisation inégalée grâce à ses multiples fonctions. En application de base, elle réunit les fonctions d'onduleur, chargeur de batteries, système de transfert et d'assistance à la source.
Recommandations générales pour la sélection d'un convertisseur
La puissance du convertisseur doit être sélectionnée en fonction du type d'utilisation. La puissance cumulée de tous les consommateurs ne doit pas dépasser la puissance nominale de l'onduleur. La puissance maximale de l'onduleur doit pouvoir supporter les courants de démarrage des consommateurs. Nous vous recommandons de surdimensionner l'onduleur afin de pouvoir raccorder, en fonction de vos futurs besoins, d'autres consommateurs.
La taille de la batterie doit être choisie minutieusement afin de pouvoir alimenter sans problème les consommateurs présentant des exigences élevées. Certains consommateurs critiques tels que, par exemple, les réfrigérateurs, les congélateurs bahut, les pompes et les moteurs, nécessitent des courants extrêmement élevés pendant la phase de démarrage. Afin de pouvoir faire fonctionner ce type de consommateurs, il est important d'utiliser un onduleur performant avec une capacité de surcharge élevée, et ce principalement lors de la phase de démarrage. La batterie doit également présenter une capacité suffisante pour que l'onduleur puisse rapidement disposer de courants de démarrage suffisamment élevés. Nous recommandons de déterminer la taille de batterie selon la formule suivante : la capacité de la batterie doit correspondre à cinq fois la puissance nominale de l'onduleur divisée par la tension nominale de la batterie.
Sélection de la tension de système
Le besoin en puissance des consommateurs constitue le critère déterminant permettant de choisir la tension de système. Plus la puissance est importante, plus la tension de système devra être élevée. Si aucun consommateur DC 12 V n'est raccordé à l'installation, il convient de sélectionner une tension de système de 24 V ou 48 V afin de réduire les courants continus et par conséquent les pertes côté DC. En règle générale, les onduleurs fonctionnent également de manière plus efficace avec une tension d'entrée supérieure. Dans l'ensemble, une tension de système plus élevée améliore le rendement de l'installation en raison de la réduction des pertes.
Longueurs et sections des câbles
Par définition, les courants continus sont élevés dans les systèmes d'onduleurs. C'est la raison pour laquelle il est important de dimensionner correctement les câbles entre la batterie et l'onduleur. Il faut toujours raccorder l'onduleur directement à la batterie et le câble utilisé doit être aussi court que possible. Il convient également de veiller à ce que la section de câble soit adaptée au flux de courant électrique qui traversera ces câbles. En cas de doute, nous vous recommandons de choisir un câble plus épais. Ceci peut avoir un impact majeur sur le comportement global de l'installation. Les câbles courts et épais permettent de limiter les pertes et d'obtenir ainsi un meilleur rendement ainsi qu'une puissance plus élevée du système.
Bien choisir son convertisseur-chargeur
Partez de la puissance des charges à alimenter simultanément et de leurs courants de démarrage, puis fixez la tension batterie, le nombre de phases et les sources disponibles (réseau, groupe, solaire).
Puissance et tension batterie
Comptez la puissance continue (en VA) à 25 °C et vérifiez la puissance de crête pour le démarrage des moteurs et pompes. Jusqu'à 1,2 kVA le 12 V convient ; 24 V jusqu'à 3 kVA ; 48 V au-delà, pour limiter les courants batterie (un MultiPlus-II 48/5000 tire environ 100 A). Les MultiPlus-II vont de 3 à 15 kVA par unité, le Quattro jusqu'à 15 kVA, les Sunny Island jusqu'à 6 kW en continu, le next3 jusqu'à 16 kVA.
Parallèle et triphasé
Victron met jusqu'à 6 MultiPlus-II ou Quattro en parallèle par phase et forme un réseau triphasé avec 3 unités ; les Sunny Island se groupent en clusters avec la Multicluster Box ; Studer Xtender et next3 fonctionnent en parallèle et en triphasé. Le Multi RS et le Multi HS19 ne se mettent pas en parallèle, mais le HS19 est nativement triphasé.
Une ou deux entrées AC
Le Quattro dispose de deux entrées AC (réseau et groupe) avec bascule automatique ; le MultiPlus-II n'en a qu'une, et le groupe se raccorde alors par un commutateur ou par l'entrée unique avec démarrage automatique piloté par le GX. Tous disposent d'une sortie AC-out-2 délestable pour les charges non prioritaires.
Solaire intégré ou MPPT séparé
L'EasySolar-II GX intègre un MPPT 250/70 et un GX ; le Multi RS Solar et le Multi RS19 ajoutent deux MPPT 450 V à un onduleur-chargeur 6 kVA ; le Multi HS19 Solar 15k réunit un triphasé 15 kW, quatre MPPT et une batterie haute tension. Sinon, un régulateur MPPT séparé charge la batterie en parallèle du convertisseur.
Batterie et supervision
Avec une batterie lithium gérée (Pylontech, BYD basse tension, Victron NG), prévoyez un Cerbo GX pour le DVCC et le portail VRM ; le MultiPlus-II GX l'intègre. Voir le guide Victron et Pylontech.
Questions fréquentes
MultiPlus-II ou Quattro ?
Le Quattro si vous avez deux sources AC à gérer automatiquement (réseau et groupe, ou quai et groupe) ; le MultiPlus-II dans tous les autres cas, moins cher et compatible ESS pour l'autoconsommation avec réseau.
Peut-on raccorder un onduleur réseau SMA ou Fronius sur la sortie d'un MultiPlus ?
Oui, c'est le couplage AC : l'onduleur PV injecte sur la sortie du convertisseur-chargeur, qui régule par variation de fréquence. Règle du facteur 1 : la puissance de l'onduleur PV ne dépasse pas celle du convertisseur-chargeur.
Quel convertisseur-chargeur pour hybrider un groupe électrogène en Afrique ?
Un Quattro 48/10000 ou un MultiPlus-II 48/15000 avec batterie lithium et MPPT réduit les heures de marche du groupe à quelques heures par jour ; en triphasé, trois unités ou un Multi HS19 Solar 15k. Notre guide solaire ou groupe électrogène chiffre l'économie de carburant.
