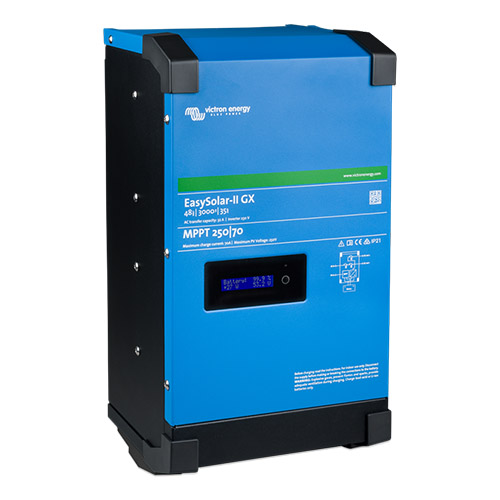

La solution tout-en-un pour l’énergie solaire :
Le Victron EasySolar-II GX intègre les composants suivants :
• Un convertisseur/chargeur MultiPlus-II 24/3000, 48/3000 ou 48/5000
• Un contrôleur de charge solaire SmartSolar MPPT-Tr 250/70 70A, ou 250/100 100A
• Un dispositif de communication GX avec écran de 2 x 16 caractères.
Ces composants sont fournis précâblés et intégrés dans un même boîtier. La plupart des installations s’en trouvent grandement simplifiées, et le gain de temps et d’argent est considérable.
Victron Energy EasySolar-II : Un MultiPlus avec la fonctionnalité ESS (Système de stockage d'énergie) et le solaire intégré
Le EasySolar-II est un convertisseur/chargeur multifonctionnel avec toutes les caractéristiques du MultiPlus, et une sonde de courant externe en option qui permet d'accroitre la fonction PowerControl et PowerAssist à 50 A et 100 A respectivement.
Le EasySolar-II est idéal pour des installations solaires en systèmes isolés.
Il est également équipé d'un système contre l'îlotage et dispose d'une longue liste de certifications pour de nombreux pays qui ne cesse d'augmenter concernant l'application ESS. Plusieurs configurations de systèmes sont possibles.
Topologie en ligne sur le réseau
L’EasySolar-II GX utilisera l’excès de puissance PV pour charger les
batteries ou pour réinjecter l’énergie dans le réseau, et il utilisera l’énergie de la batterie ou du réseau pour pallier un manque d’énergie photovoltaïque. En cas de panne de courant, l’EasySolar-II GX se déconnectera du réseau et continuera à alimenter les charges. Les charges qui doivent être éteintes lorsque la puissance d’entrée CA n’est pas disponible peuvent être raccordées à une deuxième sortie (non illustrée). Ces charges seront prises en compte par les fonctions PowerControl et PowerAssist afin de limiter le courant d’entrée CA à une valeur sûre
Topologie parallèle au réseau
L’EasySolar-II GX utilisera les données de la sonde de courant
CA externe (à commander séparément) ou du wattmètre pour optimiser l’autoconsommation et, si nécessaire, pour empêcher l’injection d’énergie dans le réseau. En cas de panne de courant, l’EasySolar-II GX continuera à alimenter les charges critiques.
Victron Energy EasySolar-II GX : Un MultiPlus-II avec un écran LCD et des fonctionnalité GX
Le EasySolar-II GX intègre un convertisseur/chargeur MultiPlus-II 3000VA ou 5000VA et un dispositif de communication GX avec un écran de 2 x 16 caractères. L'écran lit les paramètres du contrôleur de charge solaire, de la batterie et du convertisseur.Ces paramètres sont également accessibles depuis un smartphone. L'appareil GX intégré comprend une interface BMS-Can qui peut être utilisée pour se connecter à une batterie gérée par bus-Can. Un port VE.Direct et un port USB sont également présent.
Le EasySolar-II GX est destiné aux applications requérant un interfaçage supplémentaire avec d'autres produits et/ou une supervision à distance. Une seule unité GX est nécessaire en cas de fonctionnement en parallèle ou triphasé.
Commutation automatique et sans coupure
Dans le cas d'une panne d'alimentation ou lorsque le groupe électrogène est arrêté, le EasySolar-II bascule en mode convertisseur et reprend l'alimentation des appareils connectés. Ce transfert est si rapide que le fonctionnement des ordinateurs et des autres appareils électroniques n'est pas perturbé (système d'alimentation sans coupure ou fonction UPS). Cela fait du EasySolar-II un système d'alimentation de secours parfaitement adapté aux applications industrielles et de télécommunications. La puissance commutée maximale est de 16 A ou de 50 A selon les modèles.
Sortie CA auxiliaire
En plus de l’habituelle sortie sans coupure, une sortie auxiliaire est disponible qui déconnecte sa charge en cas de fonctionnement de la batterie. Exemple : une chaudière électrique ne pouvant fonctionner que si le genset est en marche ou si une puissance de quai est disponible.
PowerControl – Utilisation maximum du courant de quai limité
Le EasySolar-II peut fournir une puissance de charge énorme. Cela implique une demande importante sur l'énergie du quai ou du groupe électrogène. Par conséquent, une puissance maximale peut être définie. Le EasySolar-II prend alors en compte les autres utilisateurs de puissance et utilise uniquement « l'excédent » de courant pour la charge des batteries.
PowerAssist – Utilisation étendue de votre groupe électrogène et du quai : La fonction co-alimentation du EasySolar-II
Cette fonction donne une dimension supplémentaire au principe du PowerControl en permettant au EasySolar-II de compléter la capacité de la source alternative. Puisqu'une puissance de pointe est généralement requise pendant une courte durée, le EasySolar-II fera en sorte que la puissance insuffisante du quai ou du groupe électrogène soit immédiatement compensée par les batteries. Et lorsque la demande diminue, l'excédent de puissance est utilisé pour recharger les batteries. Cette fonction unique propose une solution définitive aux problèmes de courant de quai : les appareils électriques de grande puissance, les lave-vaisselle, les machines à laver, les cuisinières électriques, etc., tous peuvent fonctionner avec un courant de quai de 16 A, ou moins. En outre, un groupe plus petit peut être installé.
Fonctionnement autonome en cas de défaillance du réseau
Les maisons ou les bâtiments équipés de panneaux solaires, ou d'une microcentrale énergétique pour l'électricité et le chauffage, ou les
autres sources d'énergie durable, disposent ainsi d'une puissance électrique autonome qui peut être utilisée pour alimenter les équipements indispensables (pompes de chauffage central, réfrigérateurs, congélateurs, connexions Internet, etc.) lors d'une panne de courant. Cependant, un problème subsiste : ces sources d'énergie durable connectées au réseau sont coupées dès que celui-ci tombe en panne. Avec un EasySolar-II et des batteries, ce problème peut être résolu simplement : le EasySolar-II peut remplacer le réseau pendant une panne de courant. Lorsque les sources d'énergie durable produisent plus de puissance qu'il n'en faut, le MultiPlus-II utilise l'excédent pour charger les batteries ; et en cas de panne de courant, le EasySolar-II 3000VA/5000VA fournira une puissance supplémentaire à partir des batteries.
Relais programmable
Le EasySolar-II 3KVA/5KVA est équipé d'un relais programmable, qui est programmé par défaut comme relais d'alarme. Ce relais peut être programmé pour tous types d'applications, par exemple comme relais de démarrage pour un groupe électrogène.
Surveillance et contrôle à distance
Lorsqu'il est associé à un appareil GX (par ex. un Cerbo GX), vous pouvez superviser et contrôler votre Multi et votre système ou systèmes soit localement (LAN) soit à distance par Internet depuis n'importe où dans le monde par le biais de l'application gratuite VRM et du site Web gratuit VRM. Vous pouvez y accéder depuis un téléphone, une tablette, un ordinateur portable ou un PC fonctionnant avec différents systèmes d'exploitation. Le niveau de contrôle sur votre système n'a pas de limite que ce soit pour effectuer des réglages sur votre Multi ou pour lancer le démarrage automatique de votre générateur de secours, et bien plus encore... »

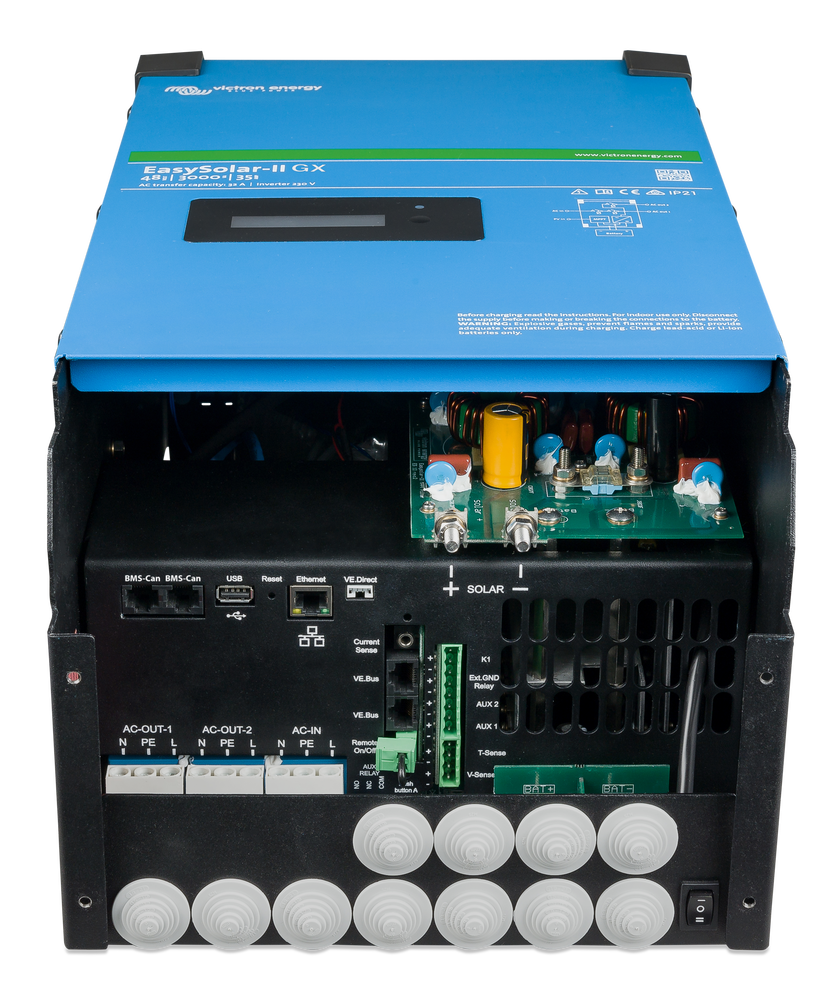

Bornier de raccordement du EasySolar-II GX 48/3000/35-32 MPPT 250/70 GX
