SINES - compteur d'énergie Victron Energy VM-3P75CT



  • Catégorie : Monitoring : compteur d'énergie pour système ESS et dispositif GX

Un compteur d'énergie mesure, au tableau de distribution, la puissance importée ou injectée sur le réseau, la production d'un onduleur PV ou d'un groupe, ou la consommation d'un départ : c'est le capteur indispensable d'un système ESS avec MultiPlus, MultiPlus-II ou Quattro piloté par un Cerbo GX. Victron propose ses propres compteurs VM-3P75CT (transformateurs de courant encliquetables 75 A fournis) et VM-3P5A (pour transformateurs 5 A standard), raccordés en VE.Can ou Ethernet avec un rafraîchissement de 100 ms.

Les compteurs Carlo Gavazzi ET340, EM540, EM24 Ethernet et ET112 restent au catalogue pour les raccordements directs jusqu'à 65 ou 100 A par phase. Distributeur Victron depuis 2010, SINES vous aide à choisir le compteur selon le nombre de phases et le courant, et le livre en France, DOM-TOM et à l'export Afrique.

VM-3P75CT, VM-3P5A, ET340, EM540, EM24 Ethernet et ET112

Compteur de réseau, d'onduleur PV, de groupe ou de consommateurs AC ; mono, bi ou triphasé
Distribution professionnelle – France / DOM-TOM / Export Afrique

VM-3P75CT et VM-3P5A : les compteurs Victron

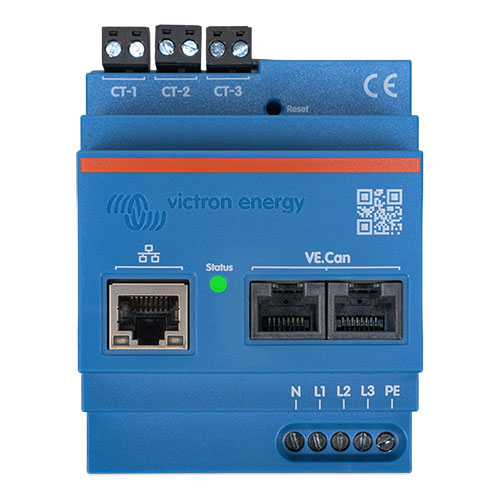

Le VM-3P75CT se branche sur une installation existante sans toucher au câblage : trois transformateurs encliquetables de 75 A (câble 640 mm, ouverture 10 mm) se clipsent sur les phases, le boîtier se monte sur rail DIN et s'auto-alimente sur L1-N. Le VM-3P5A reçoit des transformateurs de courant standard à secondaire 5 A, non fournis, pour les forts courants et les tableaux déjà équipés. Les deux calculent la puissance efficace de chaque phase et la transmettent toutes les 100 ms par VE.Can (deux RJ45, terminaisons incluses) ou par Ethernet (Modbus UDP) : le dispositif GX reçoit une mesure rapide et précise pour réguler l'import et l'export d'un ESS. Plug and play comme compteur de réseau ; VictronConnect sert seulement à changer le rôle (onduleur PV, groupe, consommateurs), fixer une adresse IP ou, sur le VM-3P5A, le courant primaire des transformateurs. Ils rapportent aussi tensions ligne-neutre et ligne-ligne, facteur de puissance, séquence et rotation des phases, courant de neutre, et proposent trois méthodes d'enregistrement de l'énergie (vectorielle, arithmétique, absolue) selon les exigences du pays.


VE.Can ou Ethernet, ET340 ou EM540 : comment choisir

Déterminez d'abord le nombre de phases à mesurer, puis le courant maximal par phase. En monophasé jusqu'à 100 A, l'ET112 (mesure directe) suffit ; si l'installation est monophasée mais qu'il faut aussi mesurer un onduleur PV, prenez l'ET340. En triphasé jusqu'à 65 A par phase : ET340, EM540 (100 ms) ou EM24 Ethernet. Au-delà de 65 A par phase, ou en biphasé au-delà de 65 A, passez aux transformateurs de courant : VM-3P75CT ou VM-3P5A. Côté liaison, l'Ethernet réutilise un réseau existant entre le tableau principal et le local technique, mais dépend de sa disponibilité : en cas de panne du réseau local, l'ESS passe en veille (passthrough). Le VE.Can relie directement le compteur au GX, indépendamment de tout réseau : c'est la solution la plus simple et la plus robuste. Les compteurs Carlo Gavazzi se raccordent en RS485 via l'interface RS485-USB de Victron, ou sans fil avec les convertisseurs Zigbee.


Dans le système

Les données s'affichent dans VictronConnect, sur le dispositif GX et sur le portail VRM. La plupart des onduleurs PV réseau (SMA, Fronius, Huawei, SolarEdge via Modbus TCP) sont lus directement par le GX : un compteur supplémentaire n'est alors nécessaire que pour le point de raccordement au réseau. Pour un ESS sur Multi RS ou avec Lynx Smart BMS et batteries lithium, le compteur reste le même ; nous vous aidons à définir le schéma complet.

Compteurs Victron VM-3P5A et VM-3P75CT

CaractéristiqueVM-3P5AVM-3P75CT
Mesure du couranttransformateurs de courant 5 A standard (non fournis)transformateurs encliquetables 75 A inclus, câble 640 mm, ouverture 10 ± 0,5 mm
Courant nominal5 A (secondaire)75 A
Tension d'entrée L-N / L-L85 – 265 V AC / 150 – 460 V AC, 50 / 60 Hz, raccordement direct
CommunicationVE.Can (2 × RJ45, terminaisons incluses) et Ethernet (RJ45) ; Modbus UDP
Taux de rafraîchissement100 ms
Alimentation / consommationauto-alimenté par N-L1-L2-L3 / 1,85 W, 3,5 VAauto-alimenté par L1-N / 1,45 W, 3,1 VA
Boîtierpolycarbonate bleu RAL 5012, IP20, rail DIN
Raccordement tension / TCbornes à vis 1,0 – 2,5 mm² / bornes enfichables incluses
Dimensions (h × l × p) / poids90 × 71 × 59 mm / 260 g90 × 71 × 59 mm / 370 g (emballage inclus)
Conditions d'exploitationintérieur, -10 à +55 °C, < 90 % HR, 2 000 m, cat. III, pollution 2
SécuritéEN-CEI 61010-1

Guide de sélection (tous compteurs pris en charge par Venus OS)

CaractéristiquePhasesCourant max.MesureLiaisonRafraîchissement
VM-3P75CT3 (mono / bi / tri)75 A par phasetransformateurs encliquetablesVE.Can / Ethernet100 ms
VM-3P5A3 (mono / bi / tri)selon TC 5 Atransformateurs de courantVE.Can / Ethernet100 ms
ET340 (aussi biphasé)365 A par phasedirecteRS4852 000 ms
EM540 (aussi biphasé)365 A par phasedirecteRS485100 ms
EM24 Ethernet365 A par phasedirecteEthernet600 ms
ET1121100 AdirecteRS485750 ms

Documents officiels du fabricant. Manuels complets, schémas et mises à jour : sur demande auprès de notre équipe ou sur le site du fabricant.

Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.

Références & codes articles


Code articleDésignationLiaisonPoids net
REL200300100Energy Meter VM-3P75CT (3 TC encliquetables inclus)VE.Can / Ethernet0,25 kg
REL200320100Energy Meter VM-3P5A (TC 5 A non fournis)VE.Can / Ethernetsur demande
REL300300000Energy Meter ET340 - 3 phase - max 65A/phaseRS4850,23 kg
REL200100100Energy Meter EM540 - 3 phase - max 65A/phaseRS4850,28 kg
REL200200100Energy Meter EM24 - 3 phase - max 65A/phase EthernetEthernet0,35 kg
REL300100000Energy Meter ET112 - 1 phase - max 100ARS485sur demande
ASS030572018Interface RS485 vers USB 1,8 m (pour ET / EM)——

Les compteurs EM111, EM112, EM330, EM340, EM530, EM24 RS485 et ABB B21 / B23 / B24 sont pris en charge par le GX mais ne sont pas distribués par Victron : nous consulter.
