SINES - écran tactile Victron Energy GX Touch 50



  • Catégorie : Monitoring : écran tactile pour dispositif GX

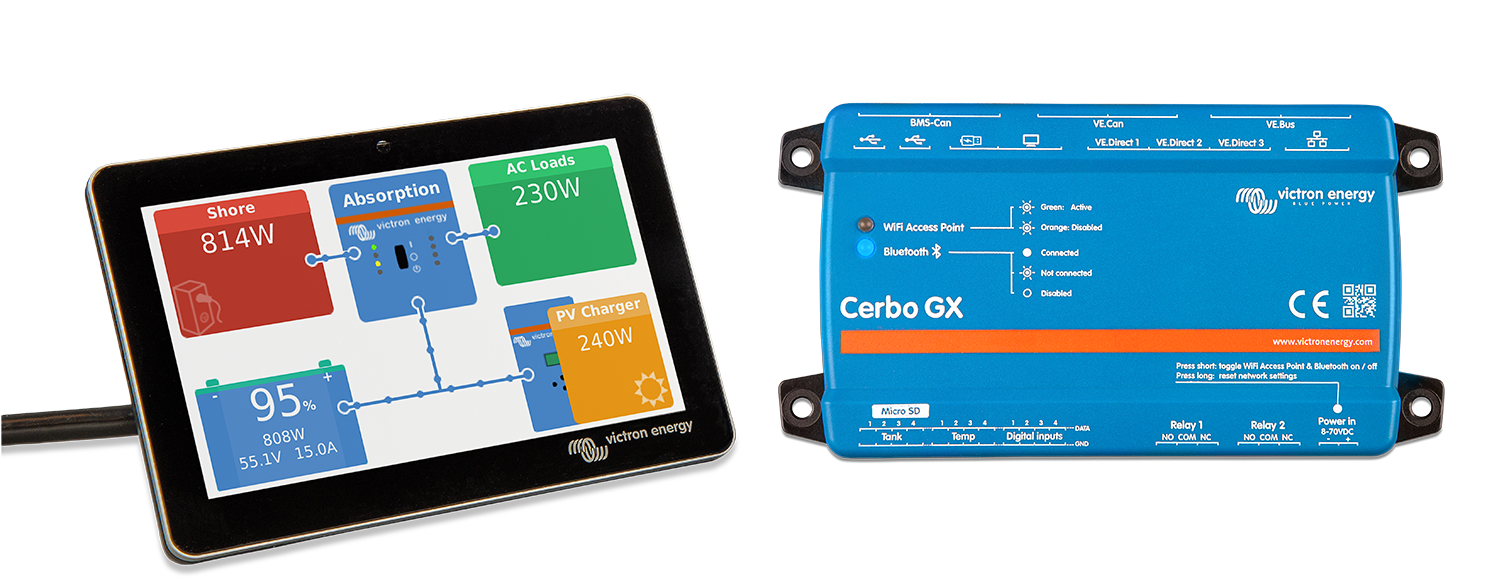

Le GX Touch est l'écran tactile du Cerbo GX et du Cerbo-S GX : 5 pouces (800 × 480) pour le GX Touch 50, 7 pouces (1024 × 600) pour le GX Touch 70. Un seul câble de 2 m relie l'écran au Cerbo, pour une vue d'ensemble instantanée du système, état de charge, production solaire, consommation, réservoirs et températures, et le réglage de tous les paramètres sans ordinateur.

Chaque taille existe en version à poser ou murale (support fourni) et en version Flush à encastrer affleurant dans un tableau de bord ; un adaptateur reprend la découpe d'un ancien Color Control GX. Pour un dispositif GX avec écran 7 pouces intégré, voyez l'Ekrano GX. Distributeur Victron depuis 2010, SINES livre les GX Touch en France, DOM-TOM et à l'export Afrique.

GX Touch 50, GX Touch 50 Flush, GX Touch 70 et GX Touch 70 Flush

Écran tactile 5 ou 7 pouces, câble unique 2 m, IP54 en façade, capot de protection UV inclus
Distribution professionnelle – France / DOM-TOM / Export Afrique

Toute l'interface GX au bout du doigt

Le GX Touch affiche l'interface du Cerbo GX : synoptique des flux d'énergie, état de charge et autonomie de la batterie, puissance des chargeurs solaires MPPT, du MultiPlus ou du Quattro, niveaux des réservoirs et températures. Depuis l'écran on règle la limite de courant d'entrée de la prise de quai, on démarre ou arrête le groupe électrogène, on commute le convertisseur et on modifie les paramètres du système. Les alertes apparaissent à l'écran et restent consultables sur le portail VRM.


Montage mural ou encastré

La version standard se boulonne sur un tableau de bord ou se fixe au mur avec les accessoires inclus, sans découpe précise ; la version Flush s'encastre affleurant avec son joint, pour une finition propre dans un bateau ou un camping-car. Un adaptateur (support métallique, cadre et vis) permet de remplacer un Color Control GX dans sa découpe existante par un GX Touch 50 ou 70. Depuis le numéro de série HQ2242, un capot de protection en plastique est livré avec chaque GX Touch (sauf Flush) pour éviter les dommages UV lors d'une exposition prolongée au soleil ; il se commande aussi séparément.


Raccordement et consommation

Un seul câble de 2 m, à brancher sur la prise dédiée du Cerbo GX : pas de câblage d'alimentation séparé. Avec l'écran, la consommation du Cerbo passe de 2,8 W à 3,8 W rétroéclairage éteint et 4,8 W au maximum en 12 V ; l'écran s'éteint automatiquement après un délai réglable. Le GX Touch n'est pas compatible avec le Venus GX ni le Color Control GX ; il est prévu pour le Cerbo GX et le Cerbo-S GX uniquement. Pour accéder au système à distance sans écran, l'application VictronConnect, la console à distance VRM ou le GX LTE 4G complètent l'installation.

CaractéristiqueGX Touch 50GX Touch 70
Diagonale / résolution5 pouces / 800 × 4807 pouces / 1024 × 600
CompatibilitéCerbo GX, Cerbo-S GX (non compatible Venus GX / CCGX)
Montagesur le dessus ou mural (accessoires inclus) ; version Flush encastrée affleurante
Câble2 m, connecteur unique vers le Cerbo GX
Indice de protectionIP54 en façade (Flush : avec joint)
Dimensions extérieures (h × l × p)87 × 128 × 12,4 mm ; Flush : 94 × 136 × 12 mm113 × 176 × 13,5 mm ; Flush : 120 × 184 × 13 mm
Consommation Cerbo GX avec écran (12 V)3,8 W rétroéclairage éteint, 4,8 W au maximum (2,8 W sans écran)
Capot de protection UVinclus à partir du numéro de série HQ2242 (hors Flush) ; BPP900462050inclus à partir du numéro de série HQ2242 (hors Flush) ; BPP900462070
Température de fonctionnement (Cerbo GX)-20 à +50 °C
Normes (Cerbo GX)CEI 62368-1 ; EN 301489-1/-17 ; ECE R10-6

Documents officiels du fabricant. Manuels complets, schémas et mises à jour : sur demande auprès de notre équipe ou sur le site du fabricant.

Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.

Références & codes articles


Code articleDésignationPoids net
BPP900455050GX Touch 500,37 kg
BPP900455150GX Touch 50 Flush0,47 kg
BPP900455070GX Touch 700,44 kg
BPP900455170GX Touch 70 Flush0,57 kg
BPP900460050Adaptateur GX Touch 50 pour découpe CCGX0,14 kg
BPP900465050Support mural GX Touch 500,12 kg
BPP900465070Support mural GX Touch 700,15 kg
BPP900462050Capot de protection GX Touch 500,04 kg
BPP900462070Capot de protection GX Touch 700,07 kg

Le Cerbo GX (BPP900450100) et le Cerbo-S GX (BPP900450110) sont à commander séparément.
