Un écran tactile et tous les ports du système

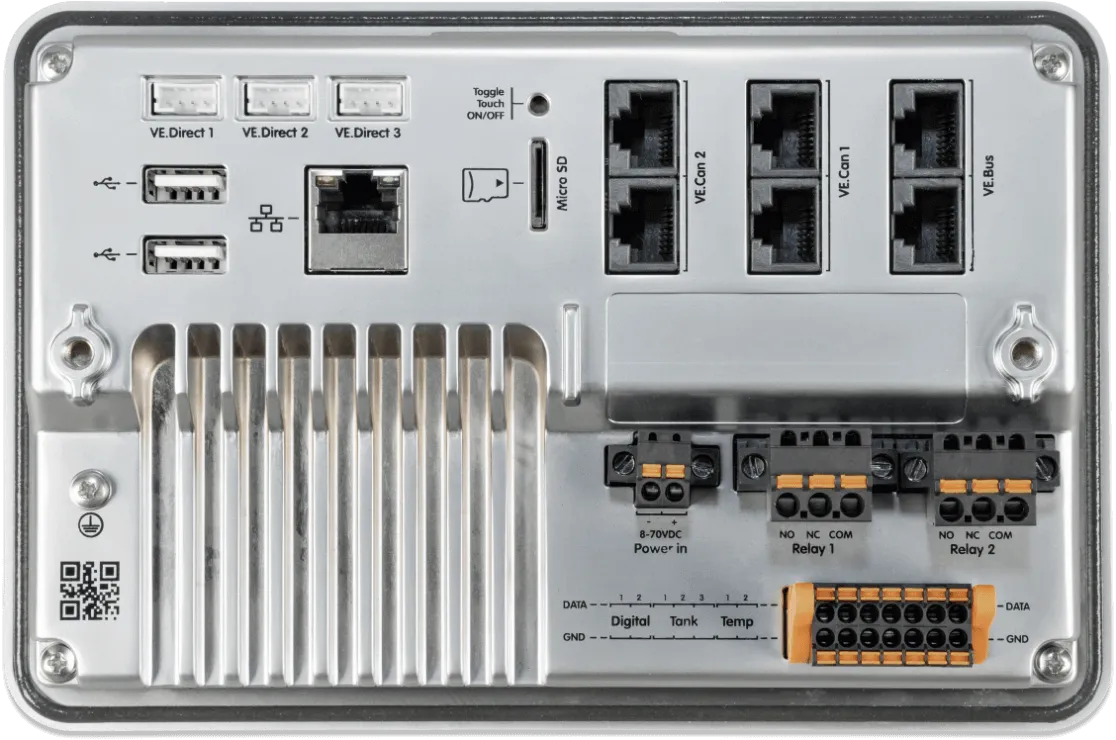

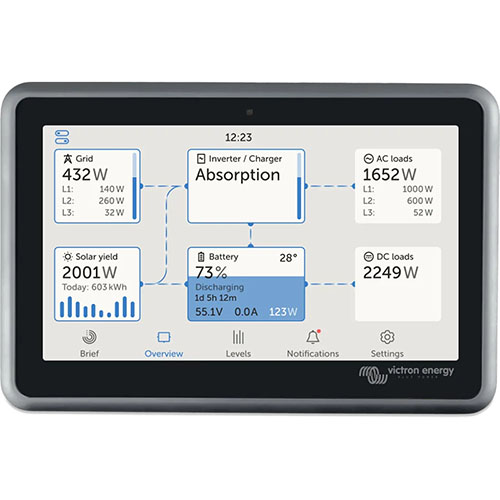

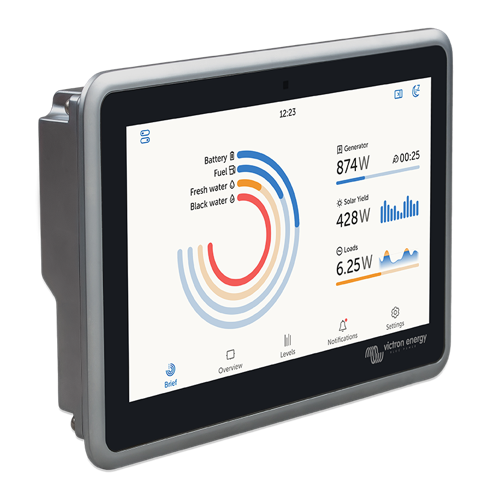

L'écran TFT de 7 pouces (1 024 × 600 pixels, 1 000 cd/m² avec luminosité adaptative par capteur de lumière) donne l'état de charge de la batterie, la production solaire, la consommation, le réseau ou le groupe, les niveaux de réservoirs et les températures. Le tactile se désactive par un bouton encastré à l'arrière pour éviter toute manipulation non autorisée. Côté connexions : 3 VE.Direct (jusqu'à 25 appareils VE.Direct avec USB), 2 VE.Can (le premier isolé), un VE.Bus pour MultiPlus-II et Quattro-II, Ethernet, Wi-Fi 2,4 GHz, Bluetooth, 2 USB-A, un lecteur microSD, 2 relais programmables (3 A sous 30 V DC), 3 entrées de jauge résistive, 2 entrées de température et 2 entrées numériques.
VRM, console à distance et VictronConnect
Sous Venus OS, l'Ekrano GX envoie les données au portail VRM : historique, alarmes par e-mail ou notification, mises à jour de micrologiciel et modification des réglages à distance comme si l'on était devant l'appareil (console à distance, aussi disponible sur le réseau local et par le point d'accès Wi-Fi intégré). L'application VictronConnect se connecte par réseau ou Bluetooth pour la mise en service. ESS, DVCC, démarrage automatique de groupe, intégration Modbus TCP, MQTT et Node-RED (image large) sont disponibles comme sur tout dispositif GX. Pour une liaison cellulaire sans box, ajoutez le GX LTE 4G ; pour un site isolé sans GX, le GlobalLink 520 / 530.
Alimentation, montage et contenu de l'emballage
Alimenté de 8 à 70 V DC directement par la batterie (câble fourni avec fusible 3,15 A), il consomme 6,2 W écran allumé et 2,6 W écran éteint en 12 V ; Victron déconseille de l'alimenter par la sortie AC d'un convertisseur. Avec un BMS VE.Bus classique, l'alimentation passe par la sortie Load disconnect ; les BMS VE.Bus V2 et NG disposent d'une sortie GX Power dédiée. Le montage se fait par l'arrière avec le support acier (face avant IP54) ou par l'avant avec les ressorts (IP31), dans une découpe de tableau ; l'Ekrano GX Wall Mount (BPP900495100) permet une pose murale. Fournis : terminateurs VE.Can, borniers relais et alimentation, bornier E/S à clips, support acier, tiges et écrous, ressorts. Dimensions 124 × 187 × 29,8 mm, -20 à +50 °C, ne pas exposer au soleil direct.
Ekrano GX ou Cerbo GX
Choisissez l'Ekrano GX quand l'écran doit être dans le tableau de bord d'un bateau, d'un véhicule ou d'un local technique et que le nombre de ports compte. Le Cerbo GX se monte sur rail DIN ou au mur et reçoit un GX Touch 50 ou 70 en option. Les deux lisent les BMV-712, SmartShunt, Lynx Shunt et les batteries à BMS CAN comme Pylontech ou BYD.
Documents officiels du fabricant. Manuels complets, schémas et mises à jour : sur demande auprès de notre équipe ou sur le site du fabricant.
Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.
