La supervision VRM pour les petits systèmes et les sites isolés

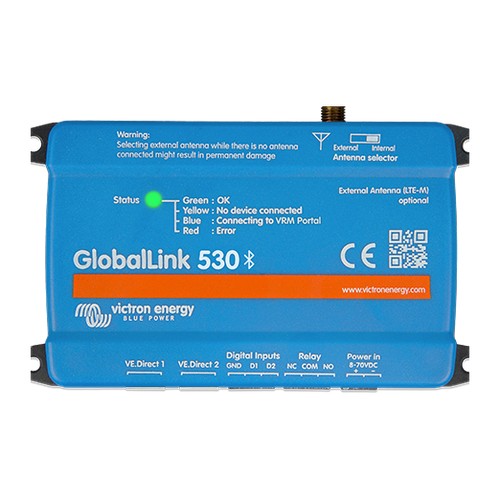

Un chargeur solaire SmartSolar MPPT, un SmartShunt, un Orion XS ou un convertisseur Phoenix VE.Direct se branchent sur les deux ports VE.Direct isolés ; jusqu'à dix autres appareils Smart (MPPT, Smart Battery Sense, SmartShunt, smallBMS NG…) remontent leurs données en Bluetooth Low Energy. Le GlobalLink transmet le tout au portail VRM : état de charge, production solaire, tension batterie, alarmes par e-mail, historique. Les données sont transmises toutes les 15 minutes. Le VRM est gratuit, la SIM 1NCE prépayée couvre 5 ans de connectivité, prolongeable ensuite, et une SIM personnelle est acceptée. L'appareil arrive préconfiguré : il suffit de l'alimenter en 8 à 70 V et de brancher les câbles VE.Direct.
Produits pris en charge
Par VE.Direct : chargeurs solaires MPPT, BMV et SmartShunt, Inverter RS, Multi RS, chargeurs Smart IP43 et Orion XS. En lecture instantanée Bluetooth : MPPT, SmartShunt, Smart Battery Sense, Inverter RS et Multi RS, chargeurs Smart IPxx, Orion XS et Orion-Tr Smart, Lynx Smart BMS et BMS NG (smallBMS NG, VE.Bus BMS NG), batteries Lithium Smart et SuperPack NG, Smart BatteryProtect. Le Peak Power Pack n'est pas compatible.
Entrées, relais, localisation
Deux entrées numériques, utilisables aussi en compteurs d'impulsions (jusqu'à 1000 Hz, par exemple un compteur d'eau), remontent l'état d'un contact sec : porte, niveau de cuve, défaut. Le relais (2 A à 30 Vcc) se commande depuis la liste des appareils du VRM ; l'ordre est appliqué à la connexion suivante, soit sous 15 minutes environ. De quoi démarrer une pompe, couper un départ ou acquitter une alarme à distance. L'appareil se localise approximativement par l'antenne-relais à laquelle il est connecté. Les capteurs sans fil RuuviTag (température, humidité) sont pris en charge. Antenne interne et connecteur SMA pour une antenne extérieure en option.
520 ou 530 ?
Le GlobalLink 520 utilise le LTE-M (Cat M1), une technologie cellulaire basse consommation réservée aux réseaux qui la proposent, bien déployée en Europe et aux États-Unis. Le GlobalLink 530 utilise la 4G LTE Cat 1 classique des smartphones et bascule en 2G (GSM / GPRS / EDGE) quand la 4G manque : c'est le modèle recommandé par Victron dans la plupart des pays, et celui que nous conseillons pour les stations de pompage, les sites télécom et les installations d'électrification rurale en Afrique. Le 530 n'est pas certifié pour les réseaux américains. Le manuel du 520 liste les pays couverts en LTE-M par la SIM incluse (France, Belgique, Suisse, Espagne, Allemagne, Royaume-Uni, Amérique du Nord, Australie…) : aucun pays d'Afrique n'y figure, d'où notre préférence pour le 530 à l'export. Les deux modèles sont prévus pour une installation en intérieur ; un commutateur sélectionne l'antenne interne ou l'antenne extérieure SMA en option, à ne basculer que si une antenne est raccordée.
GlobalLink ou dispositif GX ?
Le GlobalLink remplace le GX quand il n'y a pas de MultiPlus, pas de batterie gérée et pas d'internet sur site : il lit, remonte et commande un relais, mais ne pilote pas le système. Dès qu'il y a un convertisseur-chargeur ou une batterie lithium gérée, le Cerbo GX associé au GX LTE 4G reste la solution complète.
Documents officiels Victron Energy en français. Manuels complets, schémas de câblage et micrologiciels : sur demande auprès de notre équipe ou sur le site du fabricant.
Besoin d'un schéma de principe ou d'un dimensionnement ? Contactez-nous : nous assemblons le système complet, batteries, BMS, distribution, convertisseurs, MPPT et supervision.
