Pylontech US5000 : 4,8 kWh dans un module rack 48 V

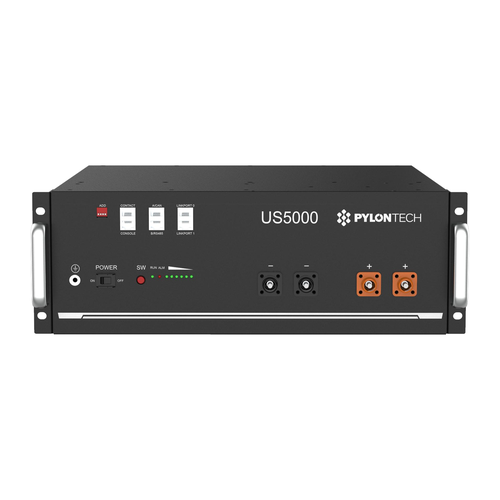

La Pylontech US5000 est une batterie lithium-fer-phosphate de 48 V et 100 Ah destinée au stockage stationnaire. Chaque module fournit 4,8 kWh nominaux, dont 4,56 kWh utilisables à 95 % de profondeur de décharge. Son format 19 pouces facilite l'intégration dans une baie technique ou un rack ouvert.
Le BMS intégré surveille les cellules, la tension, le courant et la température. Les ports CAN et RS485 assurent la communication avec l'onduleur compatible et entre les modules du parc batterie. Deux versions existent : l'US5000 et l'US5000-B, qui ajoute un disjoncteur intégré en face avant.
Caractéristiques techniques de l'US5000
| Technologie | Lithium-fer-phosphate (LiFePO4) |
| Tension nominale | 48 VDC |
| Capacité nominale / utile | 4,8 kWh / 4,56 kWh |
| Profondeur de décharge | 95 % |
| Courant recommandé / continu max. | 50 A / 100 A* |
| Courant de pointe | 101 à 120 A pendant 15 min · 121 à 200 A pendant 15 s |
| Plage de charge / décharge | 52,5 à 53,5 V / 44,5 à 53,5 V |
| Communication | CAN et RS485 |
| Configuration | Jusqu'à 16 modules dans un groupe |
| Dimensions / poids | 442 × 420 × 161 mm / 38 kg (US5000) · 39 kg (US5000-B) |
| Température de fonctionnement | Charge : 0 à 55 °C · décharge : −10 à 55 °C · stockage : −20 à 60 °C |
| Protection / refroidissement | IP20 / convection naturelle |
| Durée de conception / cycles | Plus de 15 ans / plus de 6 000 cycles à 25 °C selon conditions fabricant |
| Normes indiquées sur la fiche technique | IEC 62619, IEC 63056, UL 1973, UN 38.3, CE, UKCA |
* Valeurs de la fiche technique fabricant. Le courant recommandé de 50 A correspond à 0,5 C : c'est la base à retenir pour dimensionner le nombre de modules ; le BMS peut limiter le courant selon la température des cellules.
Capacité du parc selon le nombre de batteries
| Modules US5000 | Énergie nominale | Énergie utile |
|---|
| 1 | 4,8 kWh | 4,56 kWh |
| 2 | 9,6 kWh | 9,12 kWh |
| 3 | 14,4 kWh | 13,68 kWh |
| 4 | 19,2 kWh | 18,24 kWh |
| 8 | 38,4 kWh | 36,48 kWh |
| 16 | 76,8 kWh | 72,96 kWh |
Jusqu'à 16 US5000 peuvent fonctionner dans un même groupe. Pour un parc plus important, le manuel prévoit une architecture multi-groupes avec LV-HUB. Le nombre de modules doit aussi respecter le courant demandé par l'onduleur, la puissance de secours et la section des câbles.
US5000 ou US5000-B : quelle version choisir ?

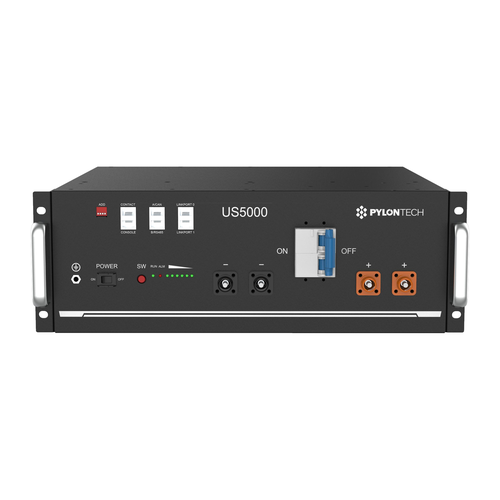

Les deux versions partagent les mêmes cellules, la même capacité et la même électronique. L'US5000-B intègre en plus un disjoncteur en face avant, qui sert de sectionnement local pour chaque module ; elle pèse 39 kg contre 38 kg. Précisez la version souhaitée dans votre demande, ou laissez-nous la déterminer selon les protections déjà prévues dans votre coffret DC.
Compatibilité avec les onduleurs et systèmes Victron Energy
L'US5000 communique avec les onduleurs compatibles par CAN ou RS485. Dans un système Victron Energy, l'installation utilise un appareil GX, le câble VE.Can vers CAN-bus BMS adapté et des firmwares à jour. Les réglages et le nombre minimal de batteries dépendent de la puissance du convertisseur-chargeur et du mode de fonctionnement. Consultez notre guide de compatibilité Victron et Pylontech avant la mise en service.
Racks ouverts et baies fermées pour US5000
SINES propose une gamme complète de racks 19 pouces pour constituer un ensemble propre et accessible : cadres ouverts pour locaux techniques, baies fermées avec porte et panneaux, modèles sur roulettes ou stabilisateurs. Le choix dépend du nombre d'US5000, des espaces réservés à la ventilation, du passage des câbles et des protections DC.
Les hauteurs disponibles permettent de loger un petit parc comme une installation de plusieurs dizaines de kilowattheures. Nous pouvons chiffrer le rack, les câbles de puissance et de communication, les protections et les accessoires avec les batteries. Voir les accessoires et racks pour batteries.
Installation, sécurité et transport
L'US5000 est conçue pour une installation intérieure, dans un emplacement sec et ventilé. Le manuel impose la mise à la terre, une protection de sectionnement adaptée, le respect des polarités et l'interdiction de raccorder les batteries en série. L'installation et la mise en service doivent être réalisées par un professionnel qualifié.
Pour les livraisons en métropole, dans les DOM-TOM ou à l'export, SINES prépare une offre tenant compte du poids, du conditionnement et des règles de transport applicables aux batteries lithium. Indiquez la destination et la quantité souhaitée dans votre demande de devis.
SINES, distributeur grossiste Pylontech
Nous fournissons l'US5000 aux installateurs, intégrateurs et revendeurs professionnels, avec les racks, câbles et protections associés. Les tarifs professionnels sont communiqués sur devis ou dans l'espace SINES.PRO. Livraison en France métropolitaine, dans les DOM-TOM et à l'export, notamment vers l'Afrique. Retrouvez l'ensemble de la gamme Pylontech distribuée par SINES.
Questions fréquentes sur la Pylontech US5000
Quelle est la capacité utile d'une Pylontech US5000 ?
Une US5000 offre 4,8 kWh nominaux et 4,56 kWh utiles avec une profondeur de décharge de 95 %.
Combien de batteries US5000 peut-on raccorder en parallèle ?
La fiche technique prévoit jusqu'à 16 modules dans un groupe de batteries. Une architecture à plusieurs groupes nécessite un LV-HUB et une validation du système complet.
Combien de batteries US5000 faut-il pour un onduleur 48 V ?
Le courant recommandé est de 50 A par module, soit environ 2,4 kW en continu. Comptez au moins un module par tranche de 2,4 kW de puissance continue, puis vérifiez les prescriptions de l'onduleur : notre guide Victron indique les minimums par modèle.
Quel rack choisir pour des Pylontech US5000 ?
L'US5000 est prévue pour un montage en rack 19 pouces. SINES propose des racks ouverts ou des baies fermées, dimensionnés selon le nombre de batteries, la ventilation et l'accès aux câbles.
La Pylontech US5000 est-elle compatible avec Victron Energy ?
Oui, dans une architecture validée avec un appareil GX, le câble CAN adapté et des firmwares à jour. Le dimensionnement doit respecter les limites de courant de la batterie et de l'onduleur.
