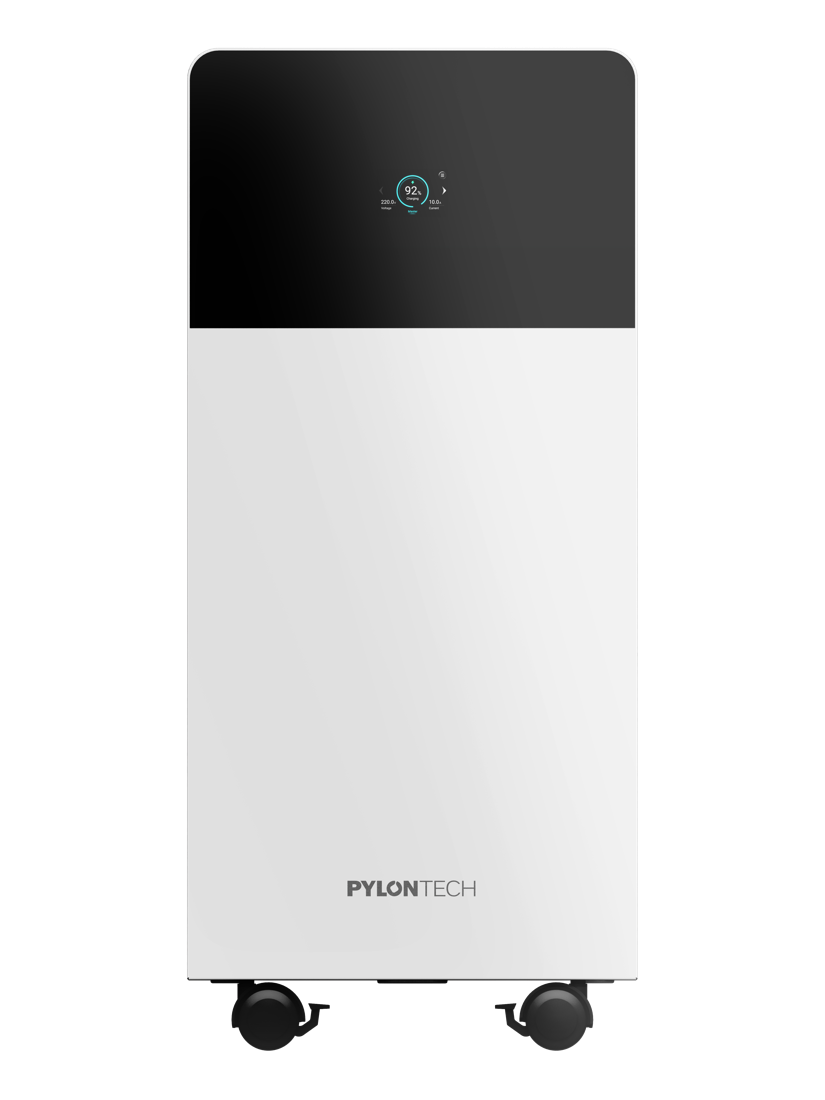

Pylontech Fidus Plus Pro 16,07 kWh : stockage basse tension à forte capacité
La Pylontech Fidus Battery Plus Pro FB-L-16-Pro réunit 16,076 kWh
nominaux dans une batterie lithium fer phosphate de 51,2 V. Cette capacité est annoncée comme
entièrement utilisable dans les conditions d'essai du fabricant ; la limite basse de SOC est réglée
à 5 % par défaut et reste ajustable. Son BMS intégré supervise les cellules et dialogue avec
l'onduleur par CAN ou RS485.
SINES propose uniquement la version Pro. La FB-L-16 standard n'est pas
commercialisée par SINES.
Version Pro auto-chauffante pour les environnements exigeants
Le chauffage intégré de la FB-L-16-Pro permet une plage de fonctionnement
de −20 °C à 55 °C. Lorsque la température est comprise entre −20 °C et 0 °C, le
système chauffe les cellules afin d'autoriser la charge au-dessus de 0 °C. Les paramètres de
chauffage peuvent être pilotés depuis l'écran ou l'application.
L'enveloppe IP65, la protection anticorrosion C5-M et le refroidissement naturel
répondent aux installations exposées à la poussière, à l'humidité, aux embruns ou à de fortes
amplitudes thermiques. Un module d'extinction par aérosol est disponible en option.
200 A en décharge et architecture parallèle
La Fidus Plus Pro délivre jusqu'à 200 A en décharge continue,
accepte jusqu'à 188 A en charge continue et 300 A pendant 15 secondes. Elle convient
ainsi aux systèmes de secours complets, installations hybrides, sites isolés, exploitations agricoles
et petits sites tertiaires ayant des appels de puissance élevés.
La fiche technique fabricant prévoit jusqu'à 20 batteries dans un
groupe (19 en configuration multi-groupes) et jusqu'à 6 groupes en parallèle. Le LV-HUB-V2 devient nécessaire pour une
architecture multi-groupes. Le nombre exact de modules, les câbles, les protections et le protocole
de communication doivent toujours être validés avec la liste de compatibilité Pylontech à jour et
les limites de l'onduleur retenu.
Installation au sol ou murale
Le montage au sol sur roulettes est recommandé ; une pose murale est également
prévue sur un support capable de reprendre la masse de la batterie. Avec 130 kg,
l'appareil doit être manipulé à l'aide d'un équipement de levage. Les modules ne doivent pas être
empilés directement et un espacement minimal de 500 mm est requis entre plusieurs batteries.
La mise en service est réservée à un personnel qualifié. Le manuel demande
notamment une mise à la terre, une protection de sectionnement DC adaptée et des câbles dimensionnés
pour le courant du système. Il est interdit de raccorder les batteries en série ou de les associer
à un modèle différent.
Caractéristiques techniques de la FB-L-16-Pro
| Modèle commercialisé par SINES |
FB-L-16-Pro uniquement |
| Technologie |
Lithium fer phosphate (LiFePO4) |
| Tension nominale |
51,2 VDC |
| Capacité nominale / utile |
16,076 kWh / 16,076 kWh* |
| Profondeur de décharge |
100 % DoD* (limite SOC basse réglée à 5 % par défaut) |
| Dimensions (L × P × H) |
435 × 240 × 900 mm |
| Poids |
130 kg |
| Plage de décharge |
40 à 56,8 VDC |
| Plage de charge |
56 à 56,8 VDC |
| Courant continu max. charge / décharge |
188 A / 200 A |
| Courant de pointe |
300 A pendant 15 s |
| Communication et interface |
CAN, RS485, écran, Bluetooth et Wi-Fi |
| Configuration parallèle |
Jusqu'à 20 batteries par groupe (19 en multi-groupes) et 6 groupes ; LV-HUB-V2 requis en multi-groupes |
| Température de fonctionnement |
−20 à 55 °C, chauffage cellule intégré |
| Température de stockage |
−20 à 60 °C |
| Protection |
IP65 · classe I · anticorrosion C5-M |
| Humidité / altitude |
5 à 95 % HR sans condensation / ≤ 4 000 m |
| Certifications |
IEC 62619, IEC 63056, UN38.3, EMC/CE |
| Durée de conception / cycles |
15 ans / 8 000 cycles à 25 °C selon les conditions fabricant |
| Extinction incendie |
Module aérosol en option |
* Capacité mesurée à 25 °C et 0,2 C. Les valeurs, réglages et
limites d'association peuvent évoluer avec les révisions documentaires et logicielles Pylontech.
