SINES - Victron Energy Cerbo GX MK2



  • Catégorie : Supervision et pilotage de système (dispositif GX)

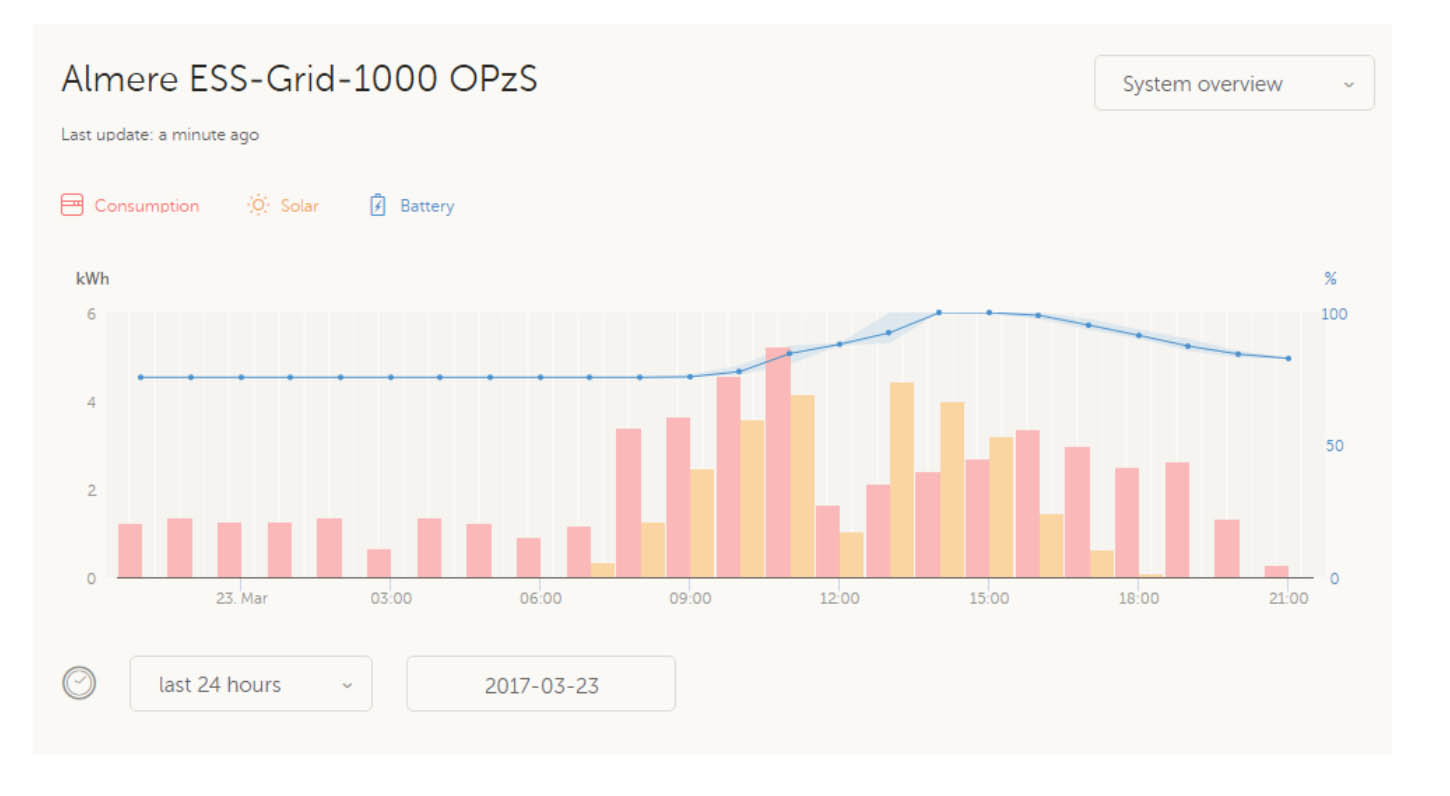

Le Cerbo GX est le centre de communication d'une installation Victron Energy : il relie convertisseurs VE.Bus, chargeurs solaires VE.Direct et VE.Can, batteries lithium gérées, compteurs d'énergie, groupe électrogène, capteurs et relais, affiche le système sur un écran GX Touch et le publie sur le portail VRM pour la supervision, les alarmes et les mises à jour à distance.

La version MK2 apporte un port VE.Can isolé supplémentaire et trois ports USB hôtes ; la Cerbo-S GX est la variante simplifiée sans entrées réservoir et température ni port BMS-Can. Victron décrit déjà dans son manuel d'octobre 2026 un Cerbo GX MK3 : nous livrons la version disponible en stock. Distributeur officiel, SINES l'associe au MultiPlus-II, aux SmartSolar MPPT et aux batteries Pylontech ou Lithium NG, en France et à l'export. En savoir plus sur le portail VRM.

Cerbo GX MK2 (BPP900451100), Cerbo-S GX, GX Touch 50 et 70

VE.Bus, 3 VE.Direct, 2 VE.Can, BMS-Can, Ethernet, Wi-Fi, Bluetooth, 2 relais, VRM
Distribution professionnelle – France / DOM-TOM / Export Afrique

Tout le système sur un seul appareil

Deux ports VE.Bus pour les MultiPlus et Quattro (jusqu'aux systèmes parallèles et triphasés), trois ports VE.Direct isolés pour les MPPT, SmartShunt, BMV et Orion XS (jusqu'à 15 appareils VE.Direct avec un hub USB), deux ports VE.Can sur le MK2 (dont un isolé) pour les MPPT RS, Lynx Shunt et Lynx Smart BMS, un port BMS-Can pour les batteries Pylontech, BYD basse tension et autres lithium gérés, Ethernet, Wi-Fi et Bluetooth. Le Cerbo GX applique le DVCC (tensions et courants de charge imposés par la batterie), gère l'ESS, démarre et arrête un groupe électrogène et exécute Node-RED ou des relais programmés.

SINES - Cerbo GX avec écran GX Touch 50

Entrées, sorties et affichage

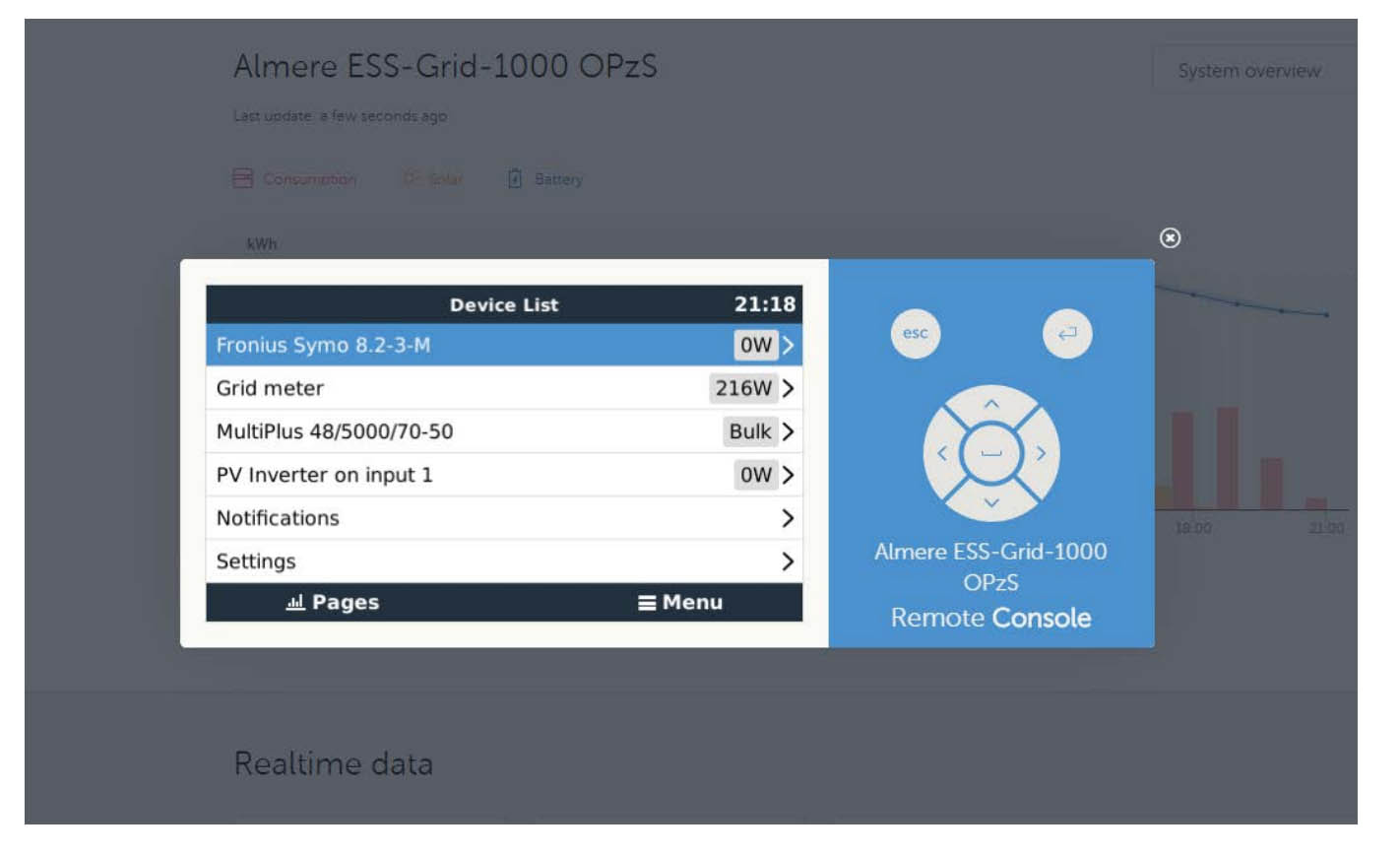

Quatre entrées de niveau de réservoir résistives et quatre entrées de température, quatre entrées numériques (compteur d'impulsions, alarme), deux relais 6 A commandables depuis le VRM ou par règles. L'écran tactile GX Touch 50 (5 pouces) ou GX Touch 70 (7 pouces) se raccorde par un câble de 2 m, en version standard IP54 ou encastrable Flush IP65 ; la console à distance est accessible sur le réseau local et depuis le VRM. Alimentation 8 à 70 V DC, 2,8 W à 12 V sans écran, montage mural ou sur rail DIN.


Cerbo GX MK2, Cerbo-S GX ou Ekrano GX

Le Cerbo GX MK2 est le modèle complet. La Cerbo-S GX supprime les entrées réservoir et température et le port BMS-Can, avec un seul VE.Can non isolé : suffisante pour un système sans batterie lithium gérée. L'Ekrano GX intègre un écran 7 pouces et davantage de ports. Sans MultiPlus ni batterie gérée, sur un site isolé, le GlobalLink 520 / 530 suffit à remonter quelques appareils en 4G. Le modem GX LTE 4G donne la connexion internet là où il n'y a pas de box.


Versions et compatibilité

Le Cerbo GX de première génération (BPP900450100) et le premier MK2 (BPP900450110) sont remplacés par le MK2 BPP900451100 ; le manuel Victron décrit un MK3 (BPP900451130, 25 appareils VE.Direct) dont la disponibilité est à venir. Tous fonctionnent sous Venus OS avec les mêmes fonctions et mises à jour. Les systèmes parallèles ou triphasés ne demandent qu'un seul GX ; le MultiPlus-II GX l'intègre pour les petits systèmes.

CaractéristiqueCerbo GX MK2Cerbo-S GX
Tension d'alimentation8 - 70 Vcc
Consommation (12 V) sans / avec GX Touch2,8 W / 3,8 à 4,8 W
VE.Direct (isolés)3 (15 appareils max., 25 sur le MK3)3
VE.Bus (isolé)2 × RJ45 en parallèle
VE.Can1 isolé + 1 non isolé1 non isolé
BMS-CanOui (via VE.Can)Non
Ethernet / Wi-Fi / BluetoothRJ45 10/100 isolé / intégré / intégré
USB3 hôtes2 hôtes + 1 alimentation
Entrées niveau de réservoir (résistives)40
Entrées température40
Entrées numériques4
Relais2 × NO/NC, 6 A à 30 Vcc, 1 A à 70 Vcc, 6 A 125 Vca
Dimensions (h × l × p)78 × 154 × 48 mm
MontageMural ou rail DIN 35 mm (adaptateur)
Température / IP-20 à +50 °C / IP20
NormesCEI 62368-1, EN 301489-1/-17, ECE R10-6
GX TOUCH
GX Touch 50 / 70Écran tactile 5" 800 × 480 / 7" 1024 × 600, IP54 (Flush : IP65), câble 2 m, 87 × 128 × 12 mm / 113 × 176 × 14 mm

Documents officiels du fabricant. Manuels complets, schémas et mises à jour : sur demande auprès de notre équipe ou sur le site du fabricant.

Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.

Références & codes articles


Code articleDésignationPoids net / brutCode douanier (pays)
BPP900451100Cerbo GX MK20,366 / 0,416 kg85176100 (Inde)
BPP900455050GX Touch 500,367 / 0,520 kg85285900 (Malaisie)
BPP900455070GX Touch 700,440 / 0,720 kg85285900 (Malaisie)
BPP900455150GX Touch 50 Flush (encastrable IP65)0,470 / 0,720 kg85285900 (Malaisie)
BPP900455170GX Touch 70 Flush (encastrable IP65)0,570 / 0,850 kg85285900 (Malaisie)
BPP900462050 / 070Capot de protection GX Touch 50 / 70——

Cerbo-S GX : sur demande selon disponibilité (sans code article dans le tarif Victron courant).
