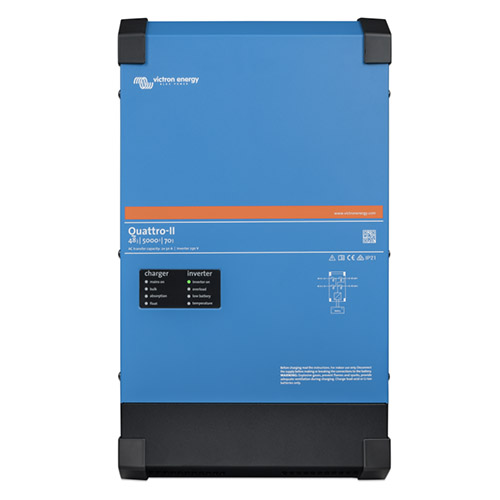

Le Quattro nouvelle génération !
Disponible en version 24V et 48V, 5KVA
Quattro-II 24V |
|
Quattro-II 24/5000/120-50 |
|
Quattro-II 48V |
|
Quattro-II 48/5000/70-50 |
|
Vente aux particuliers - Tarifs Professionnels et Export Afrique |
Deux entrées CA et deux sorties CA
Le Quattro-II peut être connecté à deux sources CA indépendantes, par exemple une alimentation de quai et un groupe électrogène, ou deux groupes électrogènes.
Le Quattro-II se connectera automatiquement à la source active. La sortie principale a une fonction d’alimentation ininterrompue. En cas de défaillance du réseau, ou de la déconnexion de l'alimentation de quai ou d'un groupe électrogène, le Quattro-II reprend l'alimentation des charges connectées. Ce transfert est si rapide (moins de 20 millisecondes) que le fonctionnement des ordinateurs ou des autres équipements électroniques ne sera pas perturbé.
La deuxième sortie n’est sous tension que lorsqu'un courant CA est disponible sur l'une des entrées du Quattro-II. Des charges qui ne devraient pas décharger pas la batterie, comme un appareil de climatisation ou un chauffe-eau par exemple, peuvent être connectées à cette sortie.
Victron Energy Quattro-II : Un Quattro avec la fonctionnalité ESS (Système de stockage d'énergie)
Le Quattro-II est un convertisseur/chargeur multifonctionnel avec toutes les caractéristiques du Quattro, et une sonde de courant externe en option qui permet d'accroitre la fonction PowerControl et PowerAssist à 50 A et 100 A respectivement.
Le Quattro-II est idéal pour des installations marines professionnelles, avec des voiliers, des véhicules et des systèmes isolés.
Il est également équipé d'un système contre l'îlotage et dispose d'une longue liste de certifications pour de nombreux pays qui ne cesse d'augmenter concernant l'application ESS. Plusieurs configurations de systèmes sont possibles.
Commutation automatique et sans coupure
Dans le cas d'une panne d'alimentation ou lorsque le groupe électrogène est arrêté, le Quattro-II bascule en mode convertisseur et reprend l'alimentation des appareils connectés. Ce transfert est si rapide que le fonctionnement des ordinateurs et des autres appareils électroniques n'est pas perturbé (système d'alimentation sans coupure ou fonction UPS). Cela fait du Quattro-II un système d'alimentation de secours parfaitement adapté aux applications industrielles et de télécommunications. La puissance commutée maximale est de 50 A.
Sortie CA auxiliaire
En plus de l’habituelle sortie sans coupure, une sortie auxiliaire est disponible qui déconnecte sa charge en cas de fonctionnement de la batterie. Exemple : une chaudière électrique ne pouvant fonctionner que si le genset est en marche ou si une puissance de quai est disponible.
Puissance virtuellement illimitée grâce au fonctionnement en parallèle
JJusqu'à 6 Quattro-II peuvent fonctionner en parallèle pour obtenir davantage de puissance en sortie. Par exemple, six unités 48/5000/70 fourniront une puissance de 25 kW / 30 kVA en sortie et 420 Amps de capacité de charge.
En plus de la connexion en parallèle, trois unités d'un même modèle peuvent être configurées pour une sortie triphasée. Mais ce n'est pas tout : jusqu’à 6 séries de 3 unités peuvent être raccordées en parallèle pour un convertisseur de 75 kW / 90 kVA et plus de 1200 A de capacité de charge.
PowerControl – Utilisation maximum du courant de quai limité
Le Quattro-II peut fournir une puissance de charge énorme. Cela implique une demande importante sur l'énergie du quai ou du groupe électrogène. Par conséquent, une puissance maximale peut être définie. Le Quattro-II prend alors en compte les autres utilisateurs de puissance et utilise uniquement « l'excédent » de courant pour la charge des batteries.
PowerAssist – Utilisation étendue de votre groupe électrogène et de votre courant de quai : La fonction co-alimentation du Quattro-II
Cette fonction donne une dimension supplémentaire au principe du PowerControl en permettant au Quattro-II de compléter la capacité de la source alternative. Puisqu'une puissance de pointe est généralement requise pendant une courte durée, le Quattro-II fera en sorte que la puissance insuffisante du quai ou du groupe électrogène soit immédiatement compensée par les batteries. Et lorsque la demande diminue, l'excédent de puissance est utilisé pour recharger les batteries. Cette fonction unique propose une solution définitive aux problèmes de courant de quai : les appareils électriques de grande puissance, les lave-vaisselle, les machines à laver, les cuisinières électriques, etc., tous peuvent fonctionner avec un courant de quai de 16 A, ou moins. En outre, un groupe électrogène plus petit peut être installé.
Fonctionnement autonome en cas de défaillance du réseau
Les maisons ou les bâtiments équipés de panneaux solaires, ou d'une microcentrale énergétique pour l'électricité et le chauffage, ou les autres sources d'énergie durable, disposent ainsi d'une puissance électrique autonome qui peut être utilisée pour alimenter les équipements indispensables (pompes de chauffage central, réfrigérateurs, congélateurs, connexions Internet, etc.) lors d'une panne de courant. Cependant, un problème subsiste : ces sources d'énergie durable connectées au réseau sont coupées dès que celui-ci tombe en panne. Avec un Quattro-II et des batteries, ce problème peut être résolu simplement : le Quattro-II peut remplacer le réseau pendant une panne de courant. Lorsque les sources d'énergie durable produisent plus de puissance qu'il n'en faut, le Quattro-II utilise l'excédent pour charger les batteries ; et en cas de panne de courant, le Quattro-II fournira une puissance supplémentaire à partir des batteries.
Relais programmable
Le Quattro-II est équipé d'un relais programmable, qui est programmé par défaut comme relais d'alarme. Ce relais peut être programmé pour tous types d'applications, par exemple comme relais de démarrage pour un groupe électrogène.
Énergie solaire
Le Quattro-II est parfaitement adapté aux applications d'énergie solaire. Il peut être utilisé dans des systèmes autonomes, ainsi que dans des systèmes connectés en réseau.
Surveillance et contrôle à distance
Lorsqu'il est associé à un appareil GX (par ex. un Cerbo GX), vous pouvez superviser et contrôler votre Quattro et votre système ou systèmes soit localement (LAN) soit à distance par Internet depuis n'importe où dans le monde par le biais de l'application gratuite VRM et du site Web gratuit VRM. Vous pouvez y accéder depuis un téléphone, une tablette, un ordinateur portable ou un PC fonctionnant avec différents systèmes d'exploitation. Le niveau de contrôle sur votre système n'a pas de limite que ce soit pour effectuer des réglages sur votre Multi ou pour lancer le démarrage automatique de votre générateur de secours, et bien plus encore... »

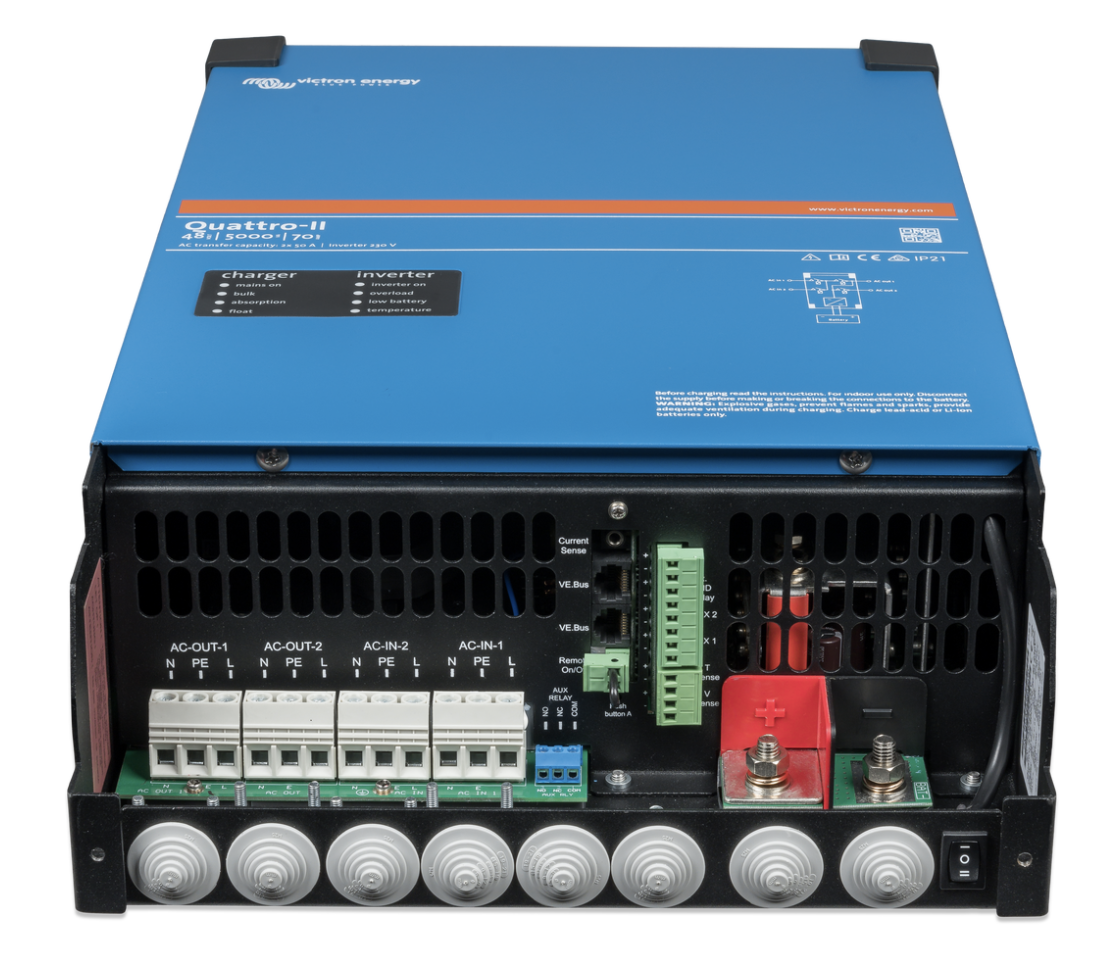

Bornier de raccordement du Quattro-II 48V 5kVA 230V
Présentation du nouveau convertisseur-chargeur Victron Energy Quattro-II
Source: Chaine YouTube - Victron Energy
Installation solaire autonome avec groupe électrogène de secours source: https://www.victronenergy.com/
