Contrôleur de batterie intégré à la barre omnibus

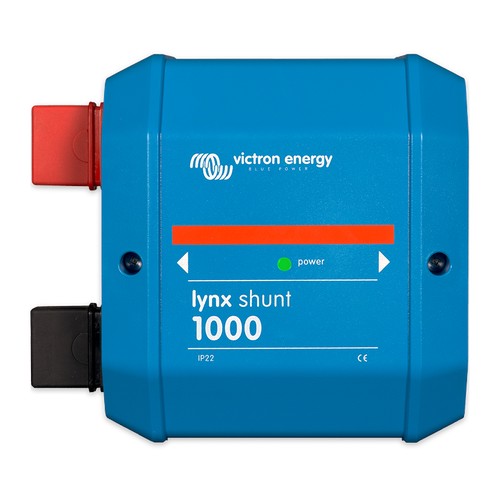

La barre négative du Lynx Shunt contient un shunt de 1000 A relié à un moniteur de batterie équivalent à un BMV : état de charge, tension, courant, consommation, historique et alarmes. Les données sont lues par VE.Can sur un Cerbo GX ou un Ekrano GX puis sur le portail VRM, et le shunt se configure depuis le GX. Deux terminaisons RJ45 VE.Can et une sonde de température sont fournies. Un contact d'alarme sec (3 A) complète l'ensemble.
Fusible principal du système
La barre positive accueille le fusible général du parc : CNN, ANL ou MEGA (à commander séparément, par exemple le fusible CNN 325 A / 80 V ci-dessous). Le modèle M10 est livré avec une barre « fusible factice » qui permet de déporter le fusible principal hors du shunt, utile sur les grands systèmes qui demandent un calibre supérieur.
Lynx Shunt ou Lynx Smart BMS ?
Le Lynx Shunt mesure, le Lynx Smart BMS mesure et protège. Avec des batteries Lithium Smart 12,8 et 25,6 V ou des batteries Lithium NG, le BMS est obligatoire et remplace le shunt. Avec des batteries plomb ou des lithium à BMS intégré, le Lynx Shunt donne au système Lynx un contrôleur de batterie et un fusible principal sans module supplémentaire. Il alimente les Lynx Distributor par RJ10 (les voyants fusibles fonctionnent, mais la remontée de données des fusibles est réservée au Lynx Smart BMS).
