Quatre départs protégés, zéro câble entre modules

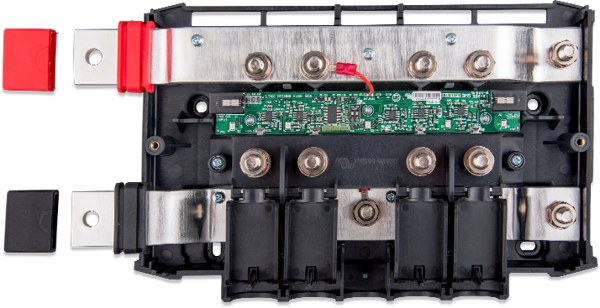

Le Lynx Distributor reçoit jusqu'à quatre batteries, convertisseurs-chargeurs, chargeurs solaires ou consommateurs DC, chacun sur un fusible MEGA (vendu séparément, calibre à choisir selon le départ) avec connexion M8. Les barres omnibus en cuivre étamé de 8 × 30 mm supportent 1000 A en continu. Les modules Lynx se vissent bout à bout (barres M10) : l'ensemble batteries, BMS et distribution forme un seul bloc propre, sans câblage intermédiaire ni busbar à fabriquer.
Supervision des fusibles

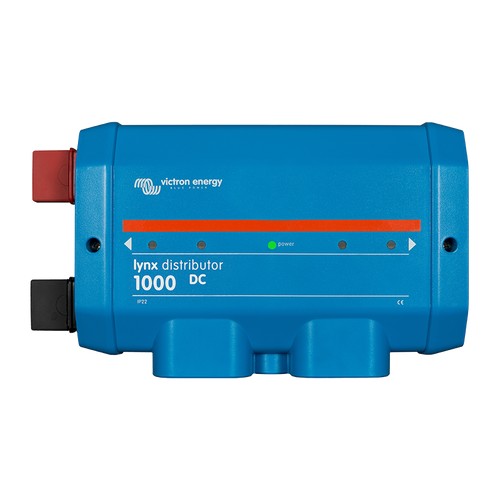

Un voyant d'alimentation et quatre voyants d'état de fusible en façade. Le câble RJ10 de 40 cm fourni alimente le distributeur depuis un Lynx Smart BMS ou un Lynx Shunt VE.Can. Relié à un Lynx Smart BMS, jusqu'à 4 distributeurs transmettent l'état de leurs fusibles : alarme « fusible grillé » dans VictronConnect, sur le GX et par e-mail depuis le VRM. Avec un Lynx Shunt, seuls les voyants locaux sont actifs.
Composer un système Lynx
Système lithium Victron : Lynx Power In ou Lynx Distributor côté batteries, Lynx Smart BMS (ou BMS NG pour les batteries Lithium NG), puis un ou deux Lynx Distributor pour les convertisseurs, MPPT et consommateurs. Système plomb ou batterie tierce : Lynx Power In, Lynx Shunt VE.Can (fusible principal et moniteur), Lynx Distributor. Il faut compter un départ par appareil raccordé ; ajoutez un distributeur quand les quatre fusibles sont pris. Deux orientations de montage possibles, capot de protection fourni.
Documents officiels Victron Energy en français. Manuels complets, schémas de câblage et micrologiciels : sur demande auprès de notre équipe ou sur le site du fabricant.
Besoin d'un schéma de principe ou d'un dimensionnement ? Contactez-nous : nous assemblons le système complet, batteries, BMS, distribution, convertisseurs, MPPT et supervision.
