Haute tension PV, câblage réduit

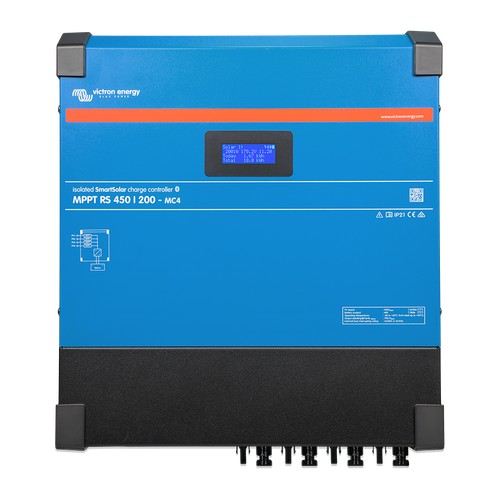

Avec une plage MPPT de 65 à 450 V (démarrage à 120 V), le MPPT RS accepte des chaînes longues de panneaux : moins de courant, des sections de câble réduites, pas de boîtier de jonction. Chaque tracker admet 16 A en fonctionnement (20 A de court-circuit) et jusqu'à 4000 W ; le 450/100 en compte deux, le 450/200 quatre, pour 5760 W et 11 520 W de charge. Les trackers sont indépendants : orientations différentes et toitures séparées se raccordent sans contrainte, en connecteurs MC4.
Isolé, surveillé, silencieux
L'isolation galvanique complète entre les connexions PV et la batterie apporte une sécurité supplémentaire, et le MPPT RS contrôle en permanence la résistance d'isolement du champ PV : sous 100 kΩ, il signale le défaut localement et sur le GX, tout en continuant à charger. Technologie haute fréquence, rendement maximal de 96 %, autoconsommation de 15 mA, refroidissement par ventilateur, 7,9 kg pour le 450/100 et 13,7 kg pour le 450/200.
Charge adaptative et batteries lithium
Algorithme adaptatif à étapes multiples avec huit profils de batterie préprogrammés, tensions d'absorption et float réglables jusqu'à 60 V, sonde de température fournie, sonde de tension, relais programmable (alarme, sous-tension, démarrage de groupe) et deux entrées universelles. L'entrée marche/arrêt à distance accepte le signal « Autorisation de charger » d'un smallBMS ou de tout autre BMS. Avec un dispositif GX et des batteries gérées (batteries Lithium NG, Pylontech, BYD…), le DVCC pilote la charge en boucle fermée.
VE.Can, VE.Direct, Bluetooth et écran
L'écran LCD rétroéclairé à quatre lignes affiche en permanence les paramètres de la batterie, la production solaire et l'état du système. VictronConnect en Bluetooth donne la configuration, l'historique sur 30 jours tracker par tracker et les mises à jour. Le port VE.Can relie jusqu'à 25 MPPT RS en charge synchronisée et les connecte au Cerbo GX ou à l'Ekrano GX pour la supervision sur le portail VRM ; sans GX, le GlobalLink 520 / 530 remonte les données en 4G par VE.Direct. Un seul port de données (VE.Direct ou VE.Can) est utilisé à la fois ; le Smart Battery Sense et le réseau VE.Smart ne sont pas pris en charge, la sonde de tension filaire les remplace.
Dimensionner le champ PV
Un tracker accepte au maximum 450 V à vide, soit environ 360 V au point de puissance maximale et 7200 Wc par tracker (360 V × 20 A). La tension à vide du champ ne doit pas dépasser 8 fois la tension float de la batterie : pour 52,8 V, 422 V au maximum. Pour un champ plus petit ou une tension PV inférieure à 450 V, les SmartSolar MPPT 250/xx restent la référence ; pour un convertisseur-chargeur intégré, voyez le Multi RS Solar et le Multi HS19 Solar.
Documents officiels Victron Energy en français. Manuels complets, schémas de câblage et micrologiciels : sur demande auprès de notre équipe ou sur le site du fabricant.
Besoin d'un schéma de principe ou d'un dimensionnement ? Contactez-nous : nous assemblons le système complet, batteries, BMS, distribution, convertisseurs, MPPT et supervision.
