Simple, compact, sans VE.Bus

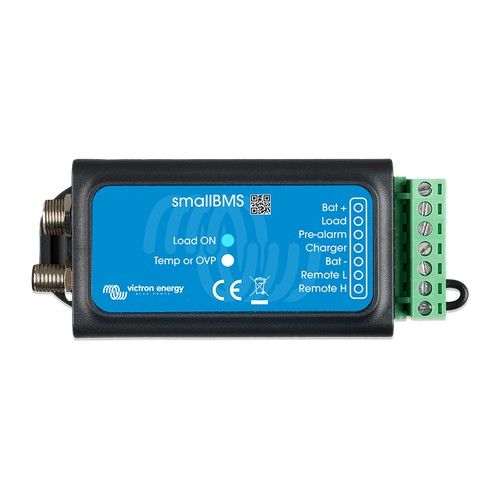

Le smallBMS reçoit les câbles BMS M8 des batteries et commande le reste du système par ses sorties. La sortie de déconnexion consommateur (1 A) pilote l'entrée marche/arrêt d'un BatteryProtect, d'un convertisseur Phoenix, d'un Orion ou d'un relais de puissance ; la sortie de déconnexion chargeur commande un chargeur Smart IP43, un Cyrix-Li-Charge, un Cyrix-Li-ct ou un BatteryProtect côté charge ; la préalarme se déclenche au moins 30 secondes avant la coupure consommateur pour alerter d'une cellule basse. Il n'a pas d'interface VE.Bus : avec un MultiPlus ou un Quattro, choisissez le BMS VE.Bus V2 ou NG.
Applications
Camping-cars, fourgons aménagés, bateaux, véhicules d'intervention, petits sites isolés et télécom : partout où un chargeur solaire SmartSolar, un chargeur Orion XS ou un convertisseur Phoenix alimentent une ou plusieurs batteries lithium Victron sans convertisseur-chargeur VE.Bus. L'entrée « Autorisation de charger » des SmartSolar MPPT RS et des chargeurs Victron à port marche/arrêt se branche directement sur la sortie chargeur du smallBMS. Les coupleurs Cyrix-Li sont conçus pour fonctionner avec lui.
smallBMS ou smallBMS NG
Le smallBMS (BMS400100000) protège les batteries Lithium Smart 12,8 et 25,6 V, jusqu'à 20 batteries. Le smallBMS NG (BMS400100300) protège les batteries Lithium NG en 12,8, 25,6 et 51,2 V, jusqu'à 50 batteries en 12 / 24 V et 25 en 48 V ; il intègre le Bluetooth Smart, un seuil de décharge configurable et deux voyants (Bluetooth, alarme). Un BMS NG ne protège pas des batteries Smart, et inversement. Pour un parc important ou un contacteur de sécurité, voyez le Lynx Smart BMS.
Documents officiels Victron Energy en français. Manuels complets, schémas de câblage et micrologiciels : sur demande auprès de notre équipe ou sur le site du fabricant.
Besoin d'un schéma de principe ou d'un dimensionnement ? Contactez-nous : nous assemblons le système complet, batteries, BMS, distribution, convertisseurs, MPPT et supervision.
