Applications
Conçue pour fonctionner de façon continue et par intermittence, l'installation SQFlex convient particulièrement aux applications d'adduction d'eau dans les zones isolées, telles que :
• Villages, écoles, hôpitaux, maisons, etc.
• Exploitations agricoles
• Abreuvage du bétail
• Irrigation des champs et des serres
• Réserves sauvages et élevages de gibiers
• Applications d'arrosage
• Zones protégées
• Évacuation des eaux de surface
• Installations de pompage flottantes pour pomper l'eau des mares et des lacs.
Moteur MSF 3
Le moteur a été spécialement développé pour la gamme SQFlex ; il est conçu sur le principe d'un aimant permanent avec un module de commande intégré. La gamme SQFlex propose 4 puissances de moteur MSF 3 avec une puissance absorbée maxi (P1) de 2500 W.
La plage de vitesse du moteur varie de 500 à 3600 min-1, selon la puissance absorbée et la charge.
D'une grande souplesse en matière d'alimentation et de plage de puissance, le moteur peut être alimenté en courant continu ou alternatif :
• 30-300 VDC, PE
• 1x90-240V-10%/+6%,50/60Hz,PE.
Le moteur MSF 3 est un moteur à aimant permanent (moteur PM) de rendement supérieur dans sa gamme de puissance par rapport à un moteur asynchrone classique. Par ailleurs, le stator segmenté du moteur contribue considérablement, à lui seul, au haut rendement. Le moteur MSF 3 se caractérise également par un couple de rotor bloqué élevé même à basse tension.
Le moteur MSF 3 a été développé en vue d'une haute fiabilité. Celle-ci est possible grâce fonctions suivantes :
• Paliers en carbone/céramique
• Excellentes fonctions de démarrage
• Divers dispositifs de protection.
Performances
Installation
Les fonctions suivantes garantissent une installation simple de la pompe SQF :
Faible poids pour une grande maniabilité.
Installation dans des forages 3", 4" ou plus.
Seul un coffret marche/arrêt (IO50) est nécessaire, ce qui signifie qu'un démarreur ou un boîtier de démarrage est superflu.
Remarque : L'installation horizontale nécessite une électrode immergée à placer au moins à 0,3 à 0,6 m au-dessus de la pompe pour assurer une protection contre la marche à sec.
La pompe modulaire et la conception du moteur facilitent l'installation et la maintenance. Le câble et le couvercle arrière avec la prise sont maintenus sur la pompe par des vis pour permettre leur remplacement.
Protection contre la marche à sec
Les pompes SQF sont protégées contre la marche à sec. Une électrode, placée sur le câble moteur 0,3 à 0,6 m au-dessus de la pompe, selon le type de pompe, active la protection contre la marche à sec. L'électrode immergée mesure la résistance de contact au niveau de la chemise du moteur. Lorsque le niveau de l'eau passe sous le niveau de l'électrode, la pompe est coupée. La pompe s'enclenche automatiquement cinq minutes après que le niveau d'eau dépasse celui de l'électrode.
Liquides pompés
Les pompes SQF sont compatibles avec des liquides clairs, non agressifs, non explosifs, ne contenant pas de longues fibres ou de particules solides supérieures à la taille d'un grain de sable.
pH : 5 à 9.
Température du liquide : 0 °C à +40 °C.
La pompe peut fonctionner par convection libre (~ 0 m/s) à +40 °C maximum
Teneur maximale en sable : 50 g/m3.
Une quantité de sable supérieure peut nettement réduire la durée de vie de la pompe du fait de l'usure.
Utilisation avec une citerne (Coffret CU200)
Une citerne peut être utilisées quand la distribution d'eau est nécessaire pendant la nuit ou pendant de courtes périodes ou l'ensoleillement est insuffisant et ne permet pas de faire fonctionner la pompe.
Dans ces cas, combiné à un capteur de niveau, le CU 200 donne des informations sur l'état du système de pompage :
• Citerne pleine (capteur de niveau activé).
• Fonctionnement de la pompe
• Puissance d'entrée.
• Marche à sec
• Maintenance
• Énergie insuffisante.
Utilisation avec un groupe électrogène (Coffret IO101)
Au cours des périodes d'ensoleillement limité, l'utilisation d'un groupe électrogène permet un approvisionnement en eau fiable, sans interruption. La pompe est alors reliée à un groupe électrogène via un coffret IO 101. L'installation se met automatiquement en marche au démarrage du groupe électrogène. Si le groupe électrogène est arrêté manuellement ou n'a plus de carburant, l'IO 101 revient automatiquement au solaire.
Une installation SQFlex peut être combinée de plusieurs manières, selon les besoins et en fonction des coffrets de commande utilisés, comme l'indique le tableau ci-dessous.
Une installation SQFlex peut être combinée avec des batteries. Dans ce cas, l'installation permet un approvisionnement en eau pendant la nuit ou lors des périodes d'ensoleillement insuffisant. Cette solution n'est cependant pas optimale. Les batteries seront fortement sollicitées, et un renouvellement fréquent sera nécessaire. Cela engendre un cout de fonctionnement bien plus élevé qu'au fil du soleil.
L'installation est alors connectée comme indiqué sur le schéma ci-dessous :
• Les panneaux solaires sont raccordés à un régulateur de charge solaire 48V, idéalement de type MPPT.
• Celui-ci régule la puissance transmise aux parc batteries, de capacité adaptée (montage en série pour atteindre 48V).
• La pompe est alimentée depuis la batterie à travers un coffret de commande CU 200.
• Si un groupe électrogène est également nécessaire, un coffret IO 101 peut être installé
IO50
L'IO 50 est un coffret conçu pour les installations SQFlex uniquement solaires.
L'IO 50 permet le démarrage et l'arrêt manuels de la pompe (sectionneur) dans une installation solaire et joue le rôle de boîtier de connexion pour tous les câbles nécessaires.
IO101
L'IO 101 est spécialement conçu pour les installations SQFlex à énergie solaire nécessitant une alimentation de secours.
L'IO 101 permet de connecter un groupe électrogène en cas d'ensoleillement insuffisant. La commutation entre l'énergie solaire et le groupe électrogène doit être effectuée manuellement.
Si le groupe électrogène est arrêté manuellement ou n'a plus de carburant, l'IO 101 recourt automatiquement aux panneaux solaires.
L'IO 101 joue le rôle de boîtier de connexion pour tous les câbles nécessaires.

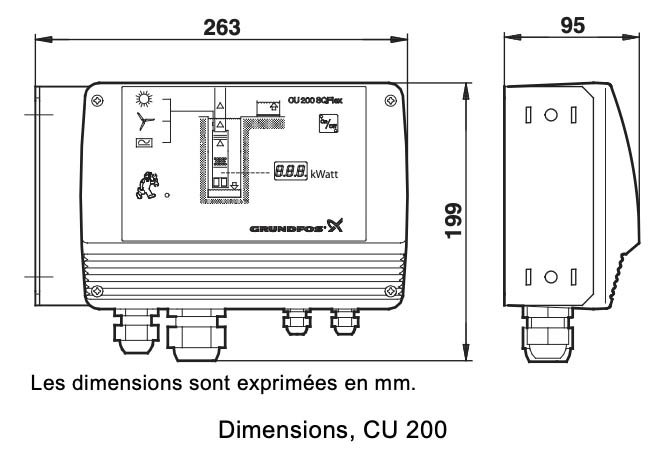

CU200
Le CU 200 est un module de surveillance, de communication et de commande spécialement conçue pour l'installation de pompes SQFlex avec des citernes; le CU 200 permettant la connexion d'un capteur de niveau ou sonde anti-débordement.

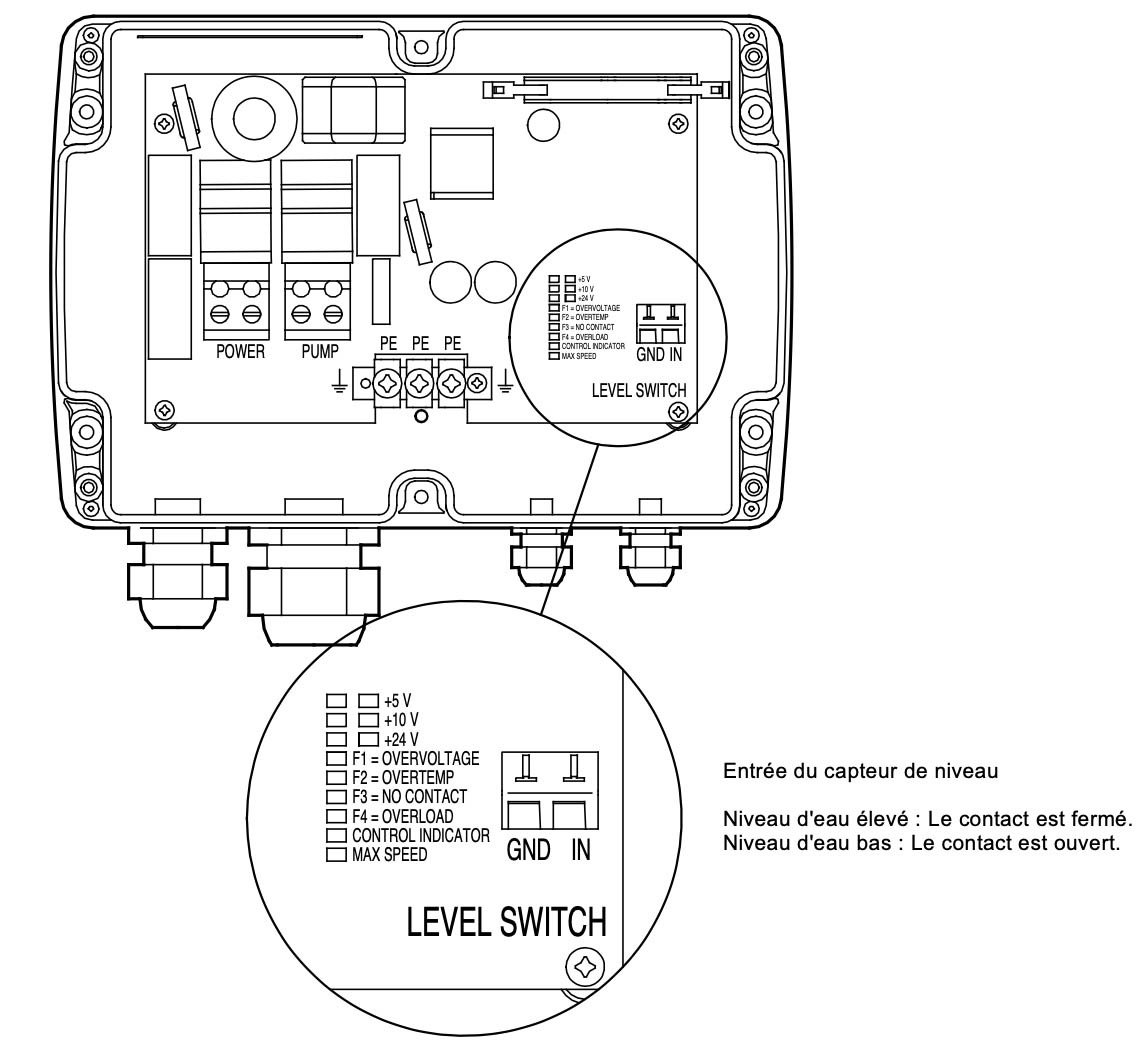

Le coffret CU200 comporte des presse-étoupes pour les connexions suivantes :
• Alimentation électrique solaire (DC) ou groupe électrogène (AC)
• Pompe SQF
• Mise à la terre
• Capteur de niveau
La communication entre le CU 200 et la pompe transite par le câble d'alimentation de la pompe. Ce mécanisme est appelé communication par courants porteurs en ligne. Aucun câble supplémentaire entre le CU 200 et la pompe n'est nécessaire.
Il est possible de démarrer, d'arrêter et de réinitialiser la pompe à l'aide de l'interrupteur marche/arrêt. Le coffret CU 200 assure la surveillance et la génération d'alarmes. Les indications suivantes permettent de surveiller le fonctionnement de la pompe :
• La citerne est pleine (capteur de niveau).
• La pompe fonctionne
• Puissance d'entrée
Le CU 200 indique les alarmes suivantes :
• Marche à sec
• Maintenance nécessaire
• Perte de contact avec la pompe
• Surtension
• Surchauffe
• Surcharge.
