SINES - Franklin Electric - Pompe solaire immergée Fhoton SolarPak


Pompe immergée Franklin Electric Fhoton SolarPak


  • Catégorie : Pompes solaire immergées

HMT jusqu’à 185 mètres - Débit max : 10,50 m3/heures

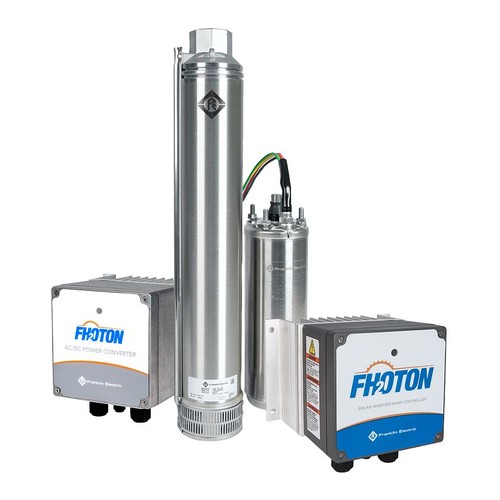

La pompe solaire immergée de Franklin Electric est le Fhoton SolarPak. Une pompe solaire toute en un : moteur submersible, pompe submersible et contrôleur solaire.
La pompe Fhoton SolarPak possède une fonctionnalité de diagnostic contre les conditions potentiellement néfastes comme la surtension, la surchauffe, le fonctionne à vide etc.


119-FDSP 0.55kW

Hmt max: 145m
Max: 2,50m³/h

126-FDSP 1.10kW

Hmt max: 185m
Max: 2,50m³/h

210-FDSP 0.55kW

Hmt max: 85m
Max: 4,80m³/h

220-FDSP 1.10kW

Hmt max: 130m
Max: 4,50m³/h

407-FDSP 0.55kW

Hmt max: 55m
Max: 9m³/h

414-FDSP 1.10kW

Hmt max: 95m
Max: 8,50m³/h

609-FDSP 1.10kW

Hmt max: 59m
Max: 9,50m³/h

1711-FDSP 1.10kW

Hmt max: 53m
Max: 10,50m³/h

10-FDSP 0,55kW-HR

Hmt max: 115m
Max: 0,7m³/h

25-FDSP 0,55kW-HR

Hmt max: 90m
Max: 1,60m³/h

50-FDSP 1,1kW-HR

Hmt max: 70m
Max: 3,6m³/h


Vente aux particuliers - Tarifs Professionnels et Export Afrique

La pompe solaire immergée :

La pompe Fhoton SolarPak permet de multiples applications de pompage solaire (au fil du soleil) : abreuvement pour le bétail, remplissage d’une citerne d’eau, approvisionnement en eau pour les villages, systèmes d’irrigation pour l’agriculture etc.


Fhoton SolarPak :

C’est une pompe robuste et fiable, son haut rendement lui permet de relever des défis liés aux environnements rigoureux ou éloignés de tout réseau.
Le SolarPak comprend : un moteur de pompe 4”, une pompe immergée 4”, un contrôleur solaire Fhoton, un interrupteur de débit (avec 10 mètres de câble).
Cette pompe solaire propose plusieurs débits (en litres par minutes) : 18, 25, 30, 45, 70, 100, 150 ou 270. Une large gamme afin de répondre aux différents besoins en eau.
La puissance nominale du moteur sera de 0,55kW ou 1,1kW selon les modèles.
Une fonction de diagnostic et protection pour prévenir des surtensions, charges insuffisantes, court-circuits, fonctionnements à vide, surchauffes du contrôleur etc. Cette fonctionnalité permet de protéger la pompe Fhoton contre des conditions néfastes à son utilisation.


Avantages :

Débit d’eau élevé pour un remplissage rapide de la citerne
Pompe fiable sur le long terme, longue durée de vie
Installation simple
Aucune maintenance nécessaire
Lumières LED de couleurs pour les dysfonctionnements
Boîtier très robuste : IP66



SINES - Fhoton SolarPAK - submersible solar pump

Contrôleur de pompe Franklin Electric fhoton


SINES - Fhoton SolarPAK - submersible solar pump

Exemple d'installation dans un forage montrant des panneaux solaires et une pompe solaire immergée
source: https://franklin-electric.com/



Le pompage au fil du soleil se caractérise par un débit variable tout au long de la journée. Dès l’aube, le champ photovoltaïque commence à produire de l’électricité et un faible débit est produit par la pompe. Au cours de la journée, l’exposition solaire devenant plus importante sur le champ de panneaux solaires, le débit de la pompe augmente. Le débit maximum de la pompe, exprimé en m3/h, obtenu généralement à midi est environ le sixième du débit journalier.


Au coucher du soleil, le champ de panneaux solaire arrête de produire de l’électricité et la pompe est automatiquement stoppée jusqu’au prochain redémarrage automatique, le matin suivant. Le système de pompage ne peut fonctionner de nuit que si des sources supplémentaires (éolienne, groupe électrogène ou réseau électrique) sont utilisées.


Aucune batterie n’est requise puisque l’électricité n’est pas stockée. Il est en effet relativement facile de stocker de l’eau dans un réservoir surélevé, alternative largement moins onéreuse et plus fiable qu’un stockage de l’énergie par batteries (durée de vie limitée et entretien rigoureux). L’eau stockée pendant la journée dans un réservoir de stockage ou citerne assure l’approvisionnement en eau 24/24h.


Un système de pompage solaire fournit aux personnes, aux animaux et aux terres agricoles une qualité d’eau dépendant du forage ou de la source utilisée. Un système de pompage solaire au fil du soleil doit être dimensionné en fonction du débit souhaité et de la profondeur du forage. Bien entendu, la localisation du projet à un impact considérable sur la taille du champ photovoltaïque.


Les systèmes de pompage solaire au fil du soleil possèdent un champ d’application spécifique qui ne convient pas à toutes les situations et à toutes les applications. Les caractéristiques de l’énergie solaire sont d’être périodique (jour/nuit) et continuellement variable en fonction de l’ensoleillement au cours d’une journée. Souvent, le pompage au fil du soleil n’est pas adapté à la demande des usagers. Alors que l’énergie solaire est plus intense au milieu de la journée, les besoins en eau ne sont pas très élevés en cette période. Ainsi, la courbe de débit de l’eau pompée par l’énergie solaire ne coïncide pas avec celle de la demande en eau. Pour cette raison, il peut être nécessaire de stocker l’eau dans un réservoir, de telle sorte qu’elle puisse y être extraite au besoin. Son dimensionnement devra prendre en compte le fait qu’une partie de l’eau requise chaque jour devra être stockée durant la journée, au fur et à mesure que la pompe extrait l’eau.


Le réservoir, le plus simple et le plus économique énergétiquement, consiste en une citerne peu élevé du sol près de la pompe. Les utilisateurs doivent alors s’approvisionner à un robinet placé près du réservoir. Les systèmes de pompage solaire au fil du soleil peuvent rivaliser avec les solutions d’alimentation par générateur diesel (ou groupe électrogène) dans de nombreux cas et apportent plusieurs avantages.
