Applications et limites du VS-120
En parallèle, la tension solaire minimale est de 100 V, la plage MPP recommandée de 250 à 500 V et la tension à vide maximale de 600 V. En série, ces valeurs sont de 200 V, 500 à 750 V et 900 V. Le plan de chaînes doit également respecter le courant admissible et la puissance totale du générateur.
- Courant de charge 120 A : Le câblage et les protections côté batterie se dimensionnent sur 120 A et sur la longueur réelle de liaison.
- Deux entrées PV : Configuration parallèle jusqu’à 600 V ou série jusqu’à 900 V selon le plan de chaînes.
- Générateur jusqu’à 7 000 W : La puissance recommandée reste subordonnée aux limites de tension et de courant de chaque entrée.
Fonctionnement et intégration du VS-120

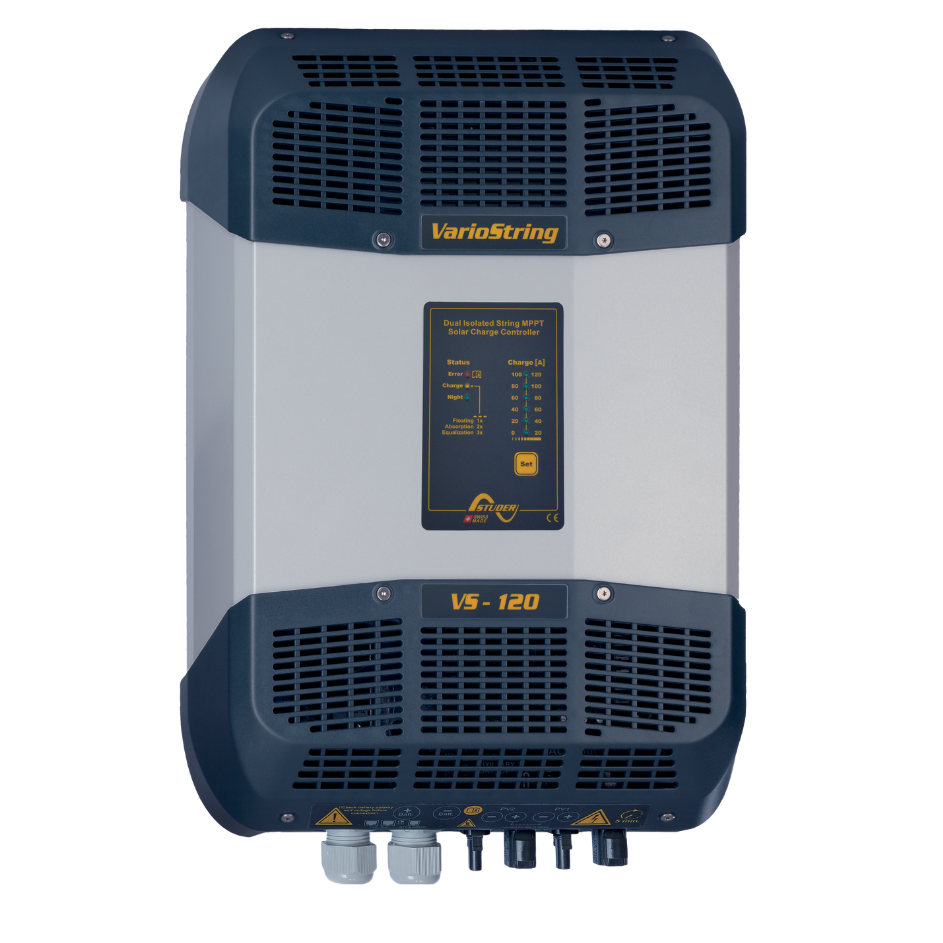

Le VarioString VS-120 est destiné aux champs photovoltaïques haute tension et aux parcs 48 V de forte capacité. Ses deux entrées permettent une architecture parallèle ou série, ce qui change la plage de fonctionnement et la tension maximale admissible.
Avec jusqu'à 7 000 W indicatifs et 120 A de charge, le dimensionnement batterie devient aussi important que celui des chaînes PV. La configuration des entrées, la Voc à froid, les sectionneurs et la tenue en tension des protections doivent être validés ensemble.
Source technique : documentation officielle Studer Innotec. Les valeurs applicables sont confirmées sur la référence livrée.
Caractéristiques techniques
| Modèle | Puissance PV indicative | Batterie | Tension min. / MPP / Voc max. | Courant | Référence Studer |
|---|
| VS-120 | 7 000 W | 48 V | Parallèle : 100 / 250–500 / 600 V · Série : 200 / 500–750 / 900 V | 120 A | 108866 |
Ces valeurs identifient la référence présentée. La fiche constructeur et la composition commerciale applicables sont jointes à la cotation.
Installation : points techniques à contrôler
Valeurs issues de la documentation Studer. Le dimensionnement final reste à adapter à la longueur des câbles, à la batterie, à la température et aux règles de l'installation.
Comment utiliser les deux entrées PV du VS-120 ?
En parallèle, la tension solaire minimale est de 100 V, la plage MPP recommandée de 250 à 500 V et la Voc maximale de 600 V. En série, ces valeurs passent respectivement à 200 V, 500 à 750 V et 900 V.
Quelle puissance et quel courant de charge prévoir ?
Le champ photovoltaïque indicatif atteint 7 000 W sur batterie 48 V et le courant de charge maximal est de 120 A. Le parc batterie, le câblage et les protections doivent être dimensionnés pour ce courant.
Quelle tension faut-il contrôler au froid ?
Il faut additionner les Voc des modules en série puis appliquer leur coefficient de température à la température minimale du site. Cette Voc corrigée doit rester sous la limite correspondant à la configuration parallèle ou série.
Éléments nécessaires à une sélection fiable : références des appareils Studer, données batterie ou photovoltaïques, quantités et destination.
