Applications et limites du XTH 6000-48
Ce modèle est pertinent pour les sites autonomes de forte puissance, le secours énergétique et les systèmes hybrides professionnels. Les sections de câbles, protections, batteries et capacités de pointe doivent être calculées avec l’ensemble du projet.
- Forte puissance : Réserve adaptée aux charges exigeantes et aux appels de courant.
- Charge 100 A : Recharge AC importante à intégrer au dimensionnement batterie.
- Système professionnel : Étude des accessoires, protections et communications Studer.
Fonctionnement et intégration du XTH 6000-48

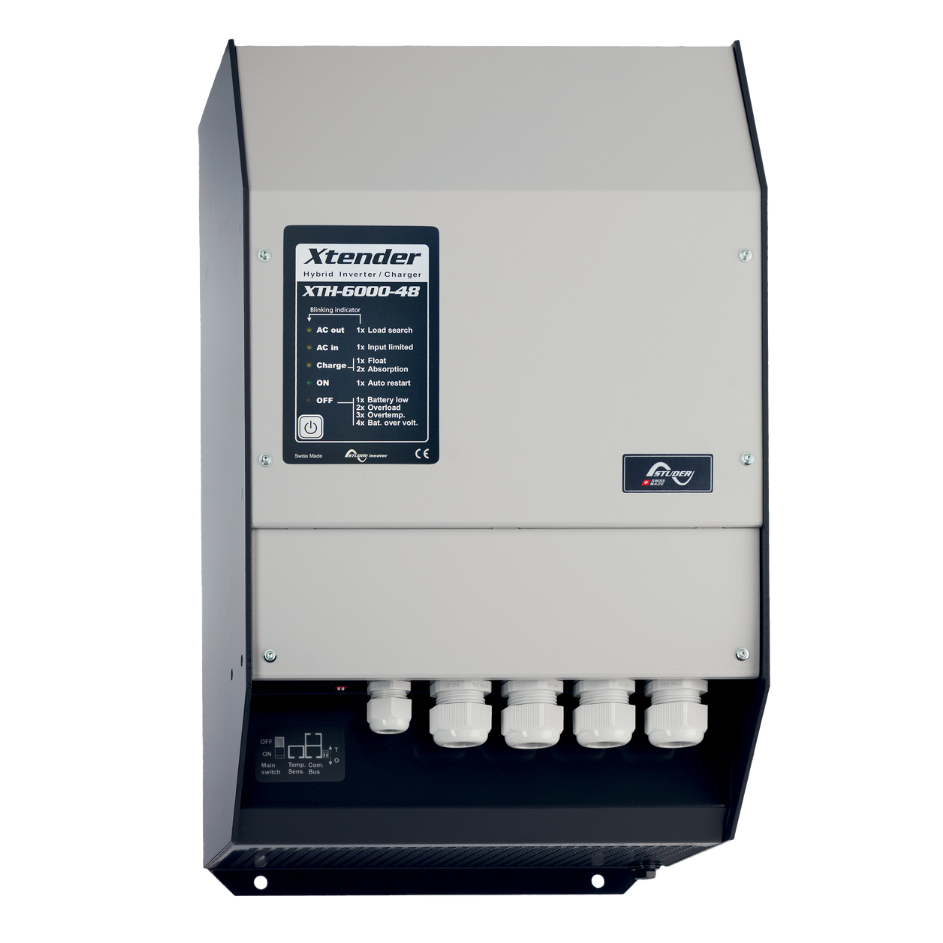

Le XTH 6000-48 est un onduleur-chargeur sinusoïdal destiné aux systèmes off-grid, de secours et hybrides de forte puissance. Il gère la source AC, la batterie et le transfert, avec un chargeur réglable jusqu'à 100 A sur le parc 48 V.
La hiérarchie des puissances est essentielle : 5 000 VA en continu, 6 000 VA pendant 30 minutes et 15 kVA pendant 5 secondes à 25 °C. Elle permet de couvrir un démarrage difficile sans confondre la pointe avec la capacité thermique permanente de l'appareil.
Source technique : documentation officielle Studer Innotec. Les valeurs applicables sont confirmées sur la référence livrée.
Caractéristiques techniques
| Modèle | Puissance 30 min / continue à 25 °C | Batterie | Transfert AC | Chargeur | Référence Studer |
|---|
| XTH 6000-48 | 6 000 / 5 000 VA | 48 V | 50 A | 100 A | 108987 |
Ces valeurs identifient la référence présentée. La fiche constructeur et la composition commerciale applicables sont jointes à la cotation.
Installation : points techniques à contrôler
Valeurs issues de la documentation Studer. Le dimensionnement final reste à adapter à la longueur des câbles, à la batterie, à la température et aux règles de l'installation.
Quelle puissance le XTH 6000-48 peut-il réellement fournir ?
À 25 °C, le XTH 6000-48 fournit 5 000 VA en continu, 6 000 VA pendant 30 minutes et jusqu’à 15 kVA pendant 5 secondes. Les 15 kVA correspondent à une pointe de démarrage très brève.
Quelle section de câble batterie et quel fusible prévoir ?
Le manuel Xtender recommande un fusible batterie de 300 A et des câbles cuivre de 70 mm² pour une longueur inférieure à 3 m. Au-delà, la section doit être augmentée. Chaque XTH doit disposer de sa propre protection et coupure DC au plus près du parc.
Comment la température influence-t-elle la puissance disponible ?
Les puissances constructeur sont données à 25 °C. La plage de fonctionnement est de -20 à 55 °C ; la régulation thermique limite la puissance si nécessaire, puis protège l’appareil contre la surchauffe avec redémarrage automatique.
Quelles sont les limites du transfert et du chargeur AC ?
Le relais de transfert accepte 50 A AC et la sortie peut atteindre 80 A AC avec l’assistance de l’onduleur. Le transfert est inférieur à 15 ms. Le chargeur batterie est réglable jusqu’à 100 A.
Éléments nécessaires à une sélection fiable : références des appareils Studer, données batterie ou photovoltaïques, quantités et destination.
