SINES - pompe centrifuge verticale Grundfos CRI, CRN 20


Pompe centrifuge verticale Grundfos CRI, CRN 20


HMT max 250 m, débit max 29 m³/h — multicellulaire verticale in-line

Les CRI 20 et CRN 20 sont les versions tout inox de la CR 20 : EN 1.4301 (AISI 304) pour la CRI, EN 1.4401 (AISI 316) pour la CRN — idéales pour les liquides agressifs et les applications industrielles. Moteur triphasé IE3 de 1,1 à 18,5 kW. 12 variantes d'étages. Raccordement bride ovale Rp 2 ou bride DN 50.


CRI/CRN 20-1

1,1 kW

 CRI/CRN 20-2

2,2 kW

 CRI/CRN 20-3

4 kW
CRI/CRN 20-4

5,5 kW

 CRI/CRN 20-5

5,5 kW

 CRI/CRN 20-6

7,5 kW
CRI/CRN 20-7

7,5 kW

 CRI/CRN 20-8

11 kW

 CRI/CRN 20-10

11 kW
CRI/CRN 20-12

15 kW

 CRI/CRN 20-14

15 kW

 CRI/CRN 20-17

18,5 kW
Distribution professionnelle – France / DOM-TOM / Export Afrique

Les Grundfos CRI et CRN sont les versions tout inox des pompes centrifuges multicellulaires verticales in-line CR : orifices d'aspiration et de refoulement au même niveau, pour un encombrement réduit. La CRI, CRN 20 couvre un débit jusqu'à 29 m³/h (nominal 20 m³/h) et une HMT jusqu'à 250 m, avec un rendement maxi de 72 %.

Construction tout inox : la CRI 20 est en acier inoxydable EN 1.4301 (AISI 304), la CRN 20 en EN 1.4401 (AISI 316) pour les liquides agressifs (acides, alcalis, osmose inverse, déminéralisation). Garniture mécanique à cartouche HQQE équilibrée, sans entretien. Température du liquide -20 à +120 °C, pression de service maxi 25 bar.

Moteur triphasé Grundfos MG à haut rendement IE3, de 1,1 à 18,5 kW. Versions CRIE / CRNE avec variateur de fréquence intégré MGE disponibles sur demande, pour la pression constante et les économies d'énergie.

Applications : surpression et distribution d'eau, eaux de process industrielles, installations de lavage, alimentation de chaudières, refroidissement et climatisation, irrigation, traitement de l'eau (ultra-filtration, osmose inverse avec la CRN). Raccordement bride ovale Rp 2 ou bride DN 50. 12 variantes d'étages disponibles (voir tableau ci-dessus) pour s'ajuster précisément au point de fonctionnement.

Distributeur officiel Grundfos depuis plus de 15 ans, SINES France est le grossiste et exportateur spécialiste des pompes Grundfos en zone francophone. Nos équipes accompagnent installateurs, revendeurs et distributeurs en France comme à l'export (Afrique, Maghreb, Moyen-Orient).

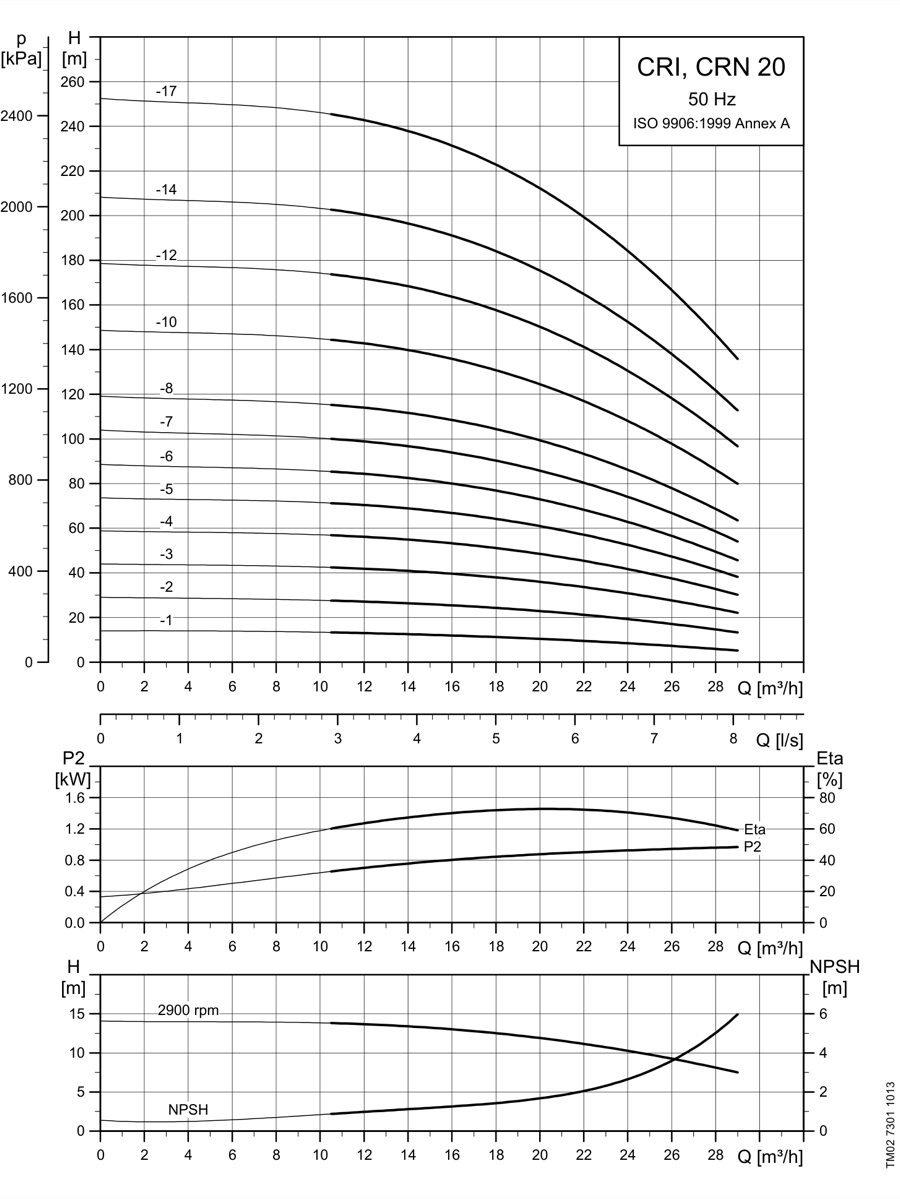

SINES - Grundfos CRI, CRN 20 - courbes de performances 50 Hz

Courbes de performances de la CRI, CRN 20 — 50 Hz, 2900 tr/min, ISO 9906:1999 annexe A (source : livret technique Grundfos). HMT maximale : 250 m — débit maximal : 29 m³/h.



Consulter le Grundfos Product Center →

SINES - Grundfos CR, CRI, CRN - plages de performance de la gamme (50 Hz)

Plages de performance de la gamme de pompes centrifuges verticales Grundfos CR, CRI, CRN — 50 Hz   source: https://fr.grundfos.com/



Références & codes articles

Gammes Grundfos CRI 20 (inox AISI 304) et CRN 20 (inox AISI 316) — pompes multicellulaires verticales triphasées 380-415 V, 50 Hz, garniture mécanique HQQE. Garniture Viton (HQQV) et autres variantes sur demande. Prix et disponibilité sur demande.

Code article Désignation P2 [kW] In [A] Raccordement
93388990CRI 20-11,12,4Brides DN50
93388922CRI 20-11,12,4PJE (Victaulic)
93388991CRI 20-22,24,5Brides DN50
93388923CRI 20-22,24,5PJE (Victaulic)
93389569CRI 20-347,5Brides DN50
93389497CRI 20-347,5PJE (Victaulic)
93389570CRI 20-45,511Brides DN50
93389498CRI 20-45,511PJE (Victaulic)
93389571CRI 20-55,511Brides DN50
93389499CRI 20-55,511PJE (Victaulic)
93389572CRI 20-67,514,4Brides DN50
93389500CRI 20-67,514,4PJE (Victaulic)
93389573CRI 20-77,514,4Brides DN50
93389501CRI 20-77,514,4PJE (Victaulic)
93389574CRI 20-81120,8Brides DN50
93389502CRI 20-81120,8PJE (Victaulic)
93389575CRI 20-101120,8Brides DN50
93389503CRI 20-101120,8PJE (Victaulic)
93389576CRI 20-121528,5Brides DN50
93389504CRI 20-121528,5PJE (Victaulic)
93389577CRI 20-141528,5Brides DN50
93389505CRI 20-141528,5PJE (Victaulic)
93389578CRI 20-1718,537Brides DN50
93389506CRI 20-1718,537PJE (Victaulic)
93389193CRN 20-11,12,4Brides DN50
93389128CRN 20-11,12,4PJE (Victaulic)
93389194CRN 20-22,24,5Brides DN50
93389129CRN 20-22,24,5PJE (Victaulic)
93389789CRN 20-347,5Brides DN50
93389714CRN 20-347,5PJE (Victaulic)
93389790CRN 20-45,511Brides DN50
93389715CRN 20-45,511PJE (Victaulic)
93389791CRN 20-55,511Brides DN50
93389716CRN 20-55,511PJE (Victaulic)
93389792CRN 20-67,514,4Brides DN50
93389717CRN 20-67,514,4PJE (Victaulic)
93389793CRN 20-77,514,4Brides DN50
93389718CRN 20-77,514,4PJE (Victaulic)
93389795CRN 20-81120,8Brides DN50
93389719CRN 20-81120,8PJE (Victaulic)
93389796CRN 20-101120,8Brides DN50
93389720CRN 20-101120,8PJE (Victaulic)
93389797CRN 20-121528,5Brides DN50
93389721CRN 20-121528,5PJE (Victaulic)
93389798CRN 20-141528,5Brides DN50
93389722CRN 20-141528,5PJE (Victaulic)
93389799CRN 20-1718,537Brides DN50
93389723CRN 20-1718,537PJE (Victaulic)
