Pompes centrifuges verticales CR, CRI, CRN

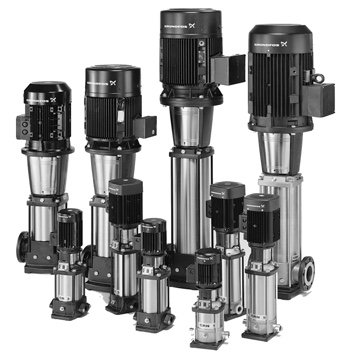

SINES - Grundfos - pompes centrifuges multicellulaires verticales CR, CRI, CRN — La gamme **Grundfos CR, CRI, CRN** regroupe des **pompes centrifuges multicellulaires verticales** à conception in-line : orifices d'aspiration et de refoulement alignés au même niveau, pour une installation compacte. Trois exécutions : CR (fonte / hydraulique inox), **CRI** (tout inox EN 1.4301 – AISI 304) et **CRN** (tout inox EN 1.4401 – AISI 316) pour les liquides agressifs et industriels.

**Distributeur officiel Grundfos**, SINES France est grossiste et exportateur en zone francophone. La gamme 50 Hz couvre 13 tailles, de la **CR 1s à la CR 150** : débits de 0,3 à 300 m³/h, HMT jusqu'à 400 m, moteurs IE3/IE4 de 0,37 à 200 kW.

Applications : surpression et adduction d'eau, eaux de process, installations de lavage, alimentation de chaudières, refroidissement et climatisation, irrigation, traitement de l'eau (osmose inverse, ultra-filtration avec la CRN). Chaque taille est déclinée en de nombreux nombres d'étages pour s'ajuster précisément au point de fonctionnement (courbes ISO 9906 annexe A).

**Caractéristiques :** pression de service jusqu'à 30/33 bar selon modèle, température du liquide de -20/-30 °C à +120 °C (+180 °C sur demande), garniture mécanique à cartouche sans entretien, moteurs MG / Siemens IE3. Versions **CRE / CRIE / CRNE** à variateur de fréquence intégré sur demande.

SINES - Grundfos - pompe centrifuge verticale CR 1s — GRUNDFOS CR 1s
Pompe centrifuge verticale – HMT max 205 m, débit max 1,1 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 205 m, débit jusqu'à 1,1 m³/h (nominal 0,8 m³/h). Hydraulique inox, corps fonte. Moteur IE3 de 0,37 à 1,1 kW, rendement maxi 35 %. Liquide -20 à +120 °C, pression maxi 21 bar. Raccordement bride ovale Rp 1 ou bride DN 25/32.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRI, CRN 1s — GRUNDFOS CRI, CRN 1s
Pompe centrifuge verticale inox – HMT max 205 m, débit max 1,1 m³/h

Versions tout inox de la CR 1s : CRI en EN 1.4301 (AISI 304) et CRN en EN 1.4401 (AISI 316) pour liquides agressifs et applications industrielles. HMT jusqu'à 205 m, débit jusqu'à 1,1 m³/h. Moteur IE3 de 0,37 à 1,1 kW, liquide -20 à +120 °C.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CR 1 — GRUNDFOS CR 1
Pompe centrifuge verticale – HMT max 225 m, débit max 2,4 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 225 m, débit jusqu'à 2,4 m³/h (nominal 1 m³/h). Hydraulique inox, corps fonte. Moteur IE3 de 0,37 à 2,2 kW, rendement maxi 48 %. Liquide -20 à +120 °C, pression maxi 22 bar. Raccordement bride ovale Rp 1 ou bride DN 25/32.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRI, CRN 1 — GRUNDFOS CRI, CRN 1
Pompe centrifuge verticale inox – HMT max 225 m, débit max 2,4 m³/h

Versions tout inox de la CR 1 : CRI en EN 1.4301 (AISI 304) et CRN en EN 1.4401 (AISI 316) pour liquides agressifs et applications industrielles. HMT jusqu'à 225 m, débit jusqu'à 2,4 m³/h. Moteur IE3 de 0,37 à 2,2 kW, liquide -20 à +120 °C.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CR 3 — GRUNDFOS CR 3
Pompe centrifuge verticale – HMT max 240 m, débit max 4,5 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 240 m, débit jusqu'à 4,5 m³/h (nominal 3 m³/h). Hydraulique inox, corps fonte. Moteur IE3 de 0,37 à 3 kW, rendement maxi 58 %. Liquide -20 à +120 °C, pression maxi 24 bar. Raccordement bride ovale Rp 1 ou bride DN 25/32.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRI, CRN 3 — GRUNDFOS CRI, CRN 3
Pompe centrifuge verticale inox – HMT max 240 m, débit max 4,5 m³/h

Versions tout inox de la CR 3 : CRI en EN 1.4301 (AISI 304) et CRN en EN 1.4401 (AISI 316) pour liquides agressifs et applications industrielles. HMT jusqu'à 240 m, débit jusqu'à 4,5 m³/h. Moteur IE3 de 0,37 à 3 kW, liquide -20 à +120 °C.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CR 5 — GRUNDFOS CR 5
Pompe centrifuge verticale – HMT max 250 m, débit max 8,5 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 250 m, débit jusqu'à 8,5 m³/h (nominal 5 m³/h). Hydraulique inox, corps fonte. Moteur IE3 de 0,37 à 5,5 kW, rendement maxi 66 %. Liquide -20 à +120 °C, pression maxi 24 bar. Raccordement bride ovale Rp 1¼ ou bride DN 25/32.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRI, CRN 5 — GRUNDFOS CRI, CRN 5
Pompe centrifuge verticale inox – HMT max 250 m, débit max 8,5 m³/h

Versions tout inox de la CR 5 : CRI en EN 1.4301 (AISI 304) et CRN en EN 1.4401 (AISI 316) pour liquides agressifs et applications industrielles. HMT jusqu'à 250 m, débit jusqu'à 8,5 m³/h. Moteur IE3 de 0,37 à 5,5 kW, liquide -20 à +120 °C.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CR 10 — GRUNDFOS CR 10
Pompe centrifuge verticale – HMT max 230 m, débit max 13 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 230 m, débit jusqu'à 13 m³/h (nominal 10 m³/h). Hydraulique inox, corps fonte. Moteur IE3 de 0,37 à 7,5 kW, rendement maxi 70 %. Liquide -20 à +120 °C, pression maxi 22 bar. Raccordement bride ovale Rp 1¼ ou bride DN 40.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRI, CRN 10 — GRUNDFOS CRI, CRN 10
Pompe centrifuge verticale inox – HMT max 230 m, débit max 13 m³/h

Versions tout inox de la CR 10 : CRI en EN 1.4301 (AISI 304) et CRN en EN 1.4401 (AISI 316) pour liquides agressifs et applications industrielles. HMT jusqu'à 230 m, débit jusqu'à 13 m³/h. Moteur IE3 de 0,37 à 7,5 kW, liquide -20 à +120 °C.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CR 15 — GRUNDFOS CR 15
Pompe centrifuge verticale – HMT max 240 m, débit max 24 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 240 m, débit jusqu'à 24 m³/h (nominal 15 m³/h). Hydraulique inox, corps fonte. Moteur IE3 de 1,1 à 15 kW, rendement maxi 72 %. Liquide -20 à +120 °C, pression maxi 23 bar. Raccordement bride ovale Rp 2 ou bride DN 50.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRI, CRN 15 — GRUNDFOS CRI, CRN 15
Pompe centrifuge verticale inox – HMT max 240 m, débit max 24 m³/h

Versions tout inox de la CR 15 : CRI en EN 1.4301 (AISI 304) et CRN en EN 1.4401 (AISI 316) pour liquides agressifs et applications industrielles. HMT jusqu'à 240 m, débit jusqu'à 24 m³/h. Moteur IE3 de 1,1 à 15 kW, liquide -20 à +120 °C.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CR 20 — GRUNDFOS CR 20
Pompe centrifuge verticale – HMT max 250 m, débit max 29 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 250 m, débit jusqu'à 29 m³/h (nominal 20 m³/h). Hydraulique inox, corps fonte. Moteur IE3 de 1,1 à 18,5 kW, rendement maxi 72 %. Liquide -20 à +120 °C, pression maxi 25 bar. Raccordement bride ovale Rp 2 ou bride DN 50.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRI, CRN 20 — GRUNDFOS CRI, CRN 20
Pompe centrifuge verticale inox – HMT max 250 m, débit max 29 m³/h

Versions tout inox de la CR 20 : CRI en EN 1.4301 (AISI 304) et CRN en EN 1.4401 (AISI 316) pour liquides agressifs et applications industrielles. HMT jusqu'à 250 m, débit jusqu'à 29 m³/h. Moteur IE3 de 1,1 à 18,5 kW, liquide -20 à +120 °C.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CR 32 — GRUNDFOS CR 32
Pompe centrifuge verticale – HMT max 280 m, débit max 40 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 280 m, débit jusqu'à 40 m³/h (nominal 32 m³/h). Hydraulique inox, corps fonte. Moteur IE3 de 1,5 à 30 kW, rendement maxi 78 %. Liquide -30 à +120 °C, pression maxi 28 bar. Raccordement bride DN 65.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRN 32 — GRUNDFOS CRN 32
Pompe centrifuge verticale inox 316 – HMT max 280 m, débit max 40 m³/h

Version tout inox EN 1.4401 (AISI 316) de la CR 32 – pour liquides agressifs, eaux de process et traitement de l'eau. HMT jusqu'à 280 m, débit jusqu'à 40 m³/h. Moteur IE3 de 1,5 à 30 kW, liquide -30 à +120 °C. Raccordement bride DN 65.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CR 45 — GRUNDFOS CR 45
Pompe centrifuge verticale – HMT max 330 m, débit max 58 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 400 m, débit jusqu'à 58 m³/h (nominal 45 m³/h). Hydraulique inox, corps fonte. Moteur IE3 de 3 à 45 kW, rendement maxi 79 %. Liquide -30 à +120 °C, pression maxi 33 bar. Raccordement bride DN 80.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRN 45 — GRUNDFOS CRN 45
Pompe centrifuge verticale inox 316 – HMT max 330 m, débit max 58 m³/h

Version tout inox EN 1.4401 (AISI 316) de la CR 45 – pour liquides agressifs, eaux de process et traitement de l'eau. HMT jusqu'à 400 m, débit jusqu'à 58 m³/h. Moteur IE3 de 3 à 45 kW, liquide -30 à +120 °C. Raccordement bride DN 80.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CR 64 — GRUNDFOS CR 64
Pompe centrifuge verticale – HMT max 230 m, débit max 85 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 230 m, débit jusqu'à 85 m³/h (nominal 64 m³/h). Hydraulique inox, corps fonte. Moteur IE3 de 4 à 45 kW, rendement maxi 80 %. Liquide -30 à +120 °C, pression maxi 22 bar. Raccordement bride DN 100.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRN 64 — GRUNDFOS CRN 64
Pompe centrifuge verticale inox 316 – HMT max 230 m, débit max 85 m³/h

Version tout inox EN 1.4401 (AISI 316) de la CR 64 – pour liquides agressifs, eaux de process et traitement de l'eau. HMT jusqu'à 230 m, débit jusqu'à 85 m³/h. Moteur IE3 de 4 à 45 kW, liquide -30 à +120 °C. Raccordement bride DN 100.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CR 95 — GRUNDFOS CR 95
Pompe centrifuge verticale – HMT max 240 m, débit max 120 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 240 m, débit jusqu'à 120 m³/h (nominal 95 m³/h). Hydraulique inox, corps fonte. Moteur IE4 de 5,5 à 55 kW, rendement maxi 81 %. Liquide -20 à +120 °C, pression maxi 40 bar. Raccordement bride DN 100.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRN 95 — GRUNDFOS CRN 95
Pompe centrifuge verticale inox 316 – HMT max 380 m, débit max 120 m³/h

Version tout inox EN 1.4401 (AISI 316) de la CR 95 – pour liquides agressifs, eaux de process et traitement de l'eau. HMT jusqu'à 380 m, débit jusqu'à 120 m³/h. Moteur IE4 de 5,5 à 90 kW, liquide -20 à +120 °C. Raccordement bride DN 100.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CR 125 — GRUNDFOS CR 125
Pompe centrifuge verticale – HMT max 170 m, débit max 150 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 170 m, débit jusqu'à 150 m³/h (nominal 125 m³/h). Hydraulique inox, corps fonte. Moteur IE4 de 11 à 55 kW, rendement maxi 82 %. Liquide -20 à +120 °C, pression maxi 25 bar. Raccordement bride DN 150.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRN 125 — GRUNDFOS CRN 125
Pompe centrifuge verticale inox 316 – HMT max 400 m, débit max 150 m³/h

Version tout inox EN 1.4401 (AISI 316) de la CR 125 – pour liquides agressifs, eaux de process et traitement de l'eau. HMT jusqu'à 400 m, débit jusqu'à 150 m³/h. Moteur IE4 de 11 à 132 kW, liquide -20 à +120 °C. Raccordement bride DN 150.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CR 155 — GRUNDFOS CR 155
Pompe centrifuge verticale – HMT max 145 m, débit max 190 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 145 m, débit jusqu'à 190 m³/h (nominal 155 m³/h). Hydraulique inox, corps fonte. Moteur IE4 de 11 à 55 kW, rendement maxi 83 %. Liquide -20 à +120 °C, pression maxi 40 bar. Raccordement bride DN 150.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRN 155 — GRUNDFOS CRN 155
Pompe centrifuge verticale inox 316 – HMT max 400 m, débit max 190 m³/h

Version tout inox EN 1.4401 (AISI 316) de la CR 155 – pour liquides agressifs, eaux de process et traitement de l'eau. HMT jusqu'à 400 m, débit jusqu'à 190 m³/h. Moteur IE4 de 11 à 160 kW, liquide -20 à +120 °C. Raccordement bride DN 150.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CR 185 — GRUNDFOS CR 185
Pompe centrifuge verticale – HMT max 360 m, débit max 220 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 360 m, débit jusqu'à 220 m³/h (nominal 185 m³/h). Hydraulique inox, corps fonte. Moteur IE4 de 18,5 à 200 kW, rendement maxi 84 %. Liquide -20 à +120 °C, pression maxi 40 bar. Raccordement bride DN 200.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRN 185 — GRUNDFOS CRN 185
Pompe centrifuge verticale inox 316 – HMT max 360 m, débit max 220 m³/h

Version tout inox EN 1.4401 (AISI 316) de la CR 185 – pour liquides agressifs, eaux de process et traitement de l'eau. HMT jusqu'à 360 m, débit jusqu'à 220 m³/h. Moteur IE4 de 18,5 à 200 kW, liquide -20 à +120 °C. Raccordement bride DN 200.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CR 215 — GRUNDFOS CR 215
Pompe centrifuge verticale – HMT max 355 m, débit max 280 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 355 m, débit jusqu'à 280 m³/h (nominal 215 m³/h). Hydraulique inox, corps fonte. Moteur IE4 de 22 à 200 kW, rendement maxi 84 %. Liquide -20 à +120 °C, pression maxi 40 bar. Raccordement bride DN 200.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRN 215 — GRUNDFOS CRN 215
Pompe centrifuge verticale inox 316 – HMT max 355 m, débit max 280 m³/h

Version tout inox EN 1.4401 (AISI 316) de la CR 215 – pour liquides agressifs, eaux de process et traitement de l'eau. HMT jusqu'à 355 m, débit jusqu'à 280 m³/h. Moteur IE4 de 22 à 200 kW, liquide -20 à +120 °C. Raccordement bride DN 200.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CR 255 — GRUNDFOS CR 255
Pompe centrifuge verticale – HMT max 285 m, débit max 300 m³/h

Pompe centrifuge multicellulaire verticale in-line – HMT jusqu'à 285 m, débit jusqu'à 300 m³/h (nominal 255 m³/h). Hydraulique inox, corps fonte. Moteur IE4 de 30 à 200 kW, rendement maxi 84 %. Liquide -20 à +120 °C, pression maxi 40 bar. Raccordement bride DN 200.

**Sur commande**

SINES - Grundfos - pompe centrifuge verticale CRN 255 — GRUNDFOS CRN 255
Pompe centrifuge verticale inox 316 – HMT max 285 m, débit max 300 m³/h

Version tout inox EN 1.4401 (AISI 316) de la CR 255 – pour liquides agressifs, eaux de process et traitement de l'eau. HMT jusqu'à 285 m, débit jusqu'à 300 m³/h. Moteur IE4 de 30 à 200 kW, liquide -20 à +120 °C. Raccordement bride DN 200.

**Sur commande**

Versions CRE, CRIE, CRNE à vitesse variable

Chaque modèle existe aussi en version E avec moteur MGE à variateur de fréquence intégré : pression constante, économies d'énergie, démarrage progressif. Variantes haute pression (jusqu'à 47 bar), haute température (+180 °C), ATEX et garnitures spéciales disponibles. Demander un devis →

CR et CRN à moteur standard : variateur Grundfos CUE

Pour faire varier la vitesse d'une CR ou d'une CRN à moteur standard, Grundfos propose le variateur de fréquence externe CUE, de 0,55 à 560 kW, qui assure la pression constante avec un capteur.

Protection contre la marche à sec : Grundfos LiqTec

Option des pompes CR, CRI et CRN, le capteur Grundfos LiqTec arrête la pompe en cas de marche à sec ou de liquide trop chaud (130 °C ± 5 °C) ; il se raccorde aussi au variateur CUE.

Traitement de l'eau : pompes doseuses Grundfos

Pour chlorer l'eau d'un forage, corriger un pH ou injecter un engrais, SINES distribue les pompes doseuses Grundfos SMART Digital DDE, DDC, DDA et DMX, de 6 à 765 l/h, avec kits d'installation, cannes d'injection, bacs et compteurs à impulsions.

Bien choisir sa pompe CR

Taille (débit nominal) puis nombre d'étages (hauteur) sur la courbe, matériau selon le liquide, moteur selon l'alimentation et la régulation souhaitée.

CR, CRI ou CRN
CR en fonte avec hydraulique inox pour l'eau claire ; CRI tout inox 304 pour l'eau potable et les liquides légèrement agressifs ; CRN tout inox 316 pour les liquides corrosifs, l'osmose inverse et l'industrie chimique ou agroalimentaire.

Point de fonctionnement
Le débit nominal donne la taille (CR 3, 5, 10, 15, 20, 32, 45, 64, 95…), la HMT le nombre d'étages ; restez dans la plage de fonctionnement recommandée pour le rendement et la durée de vie de la garniture.

Moteur et régulation
Moteurs MG IE3 / IE4 de 0,37 à 200 kW ; versions CRE à variateur intégré pour la pression constante ; pour le solaire en surface, la CRFlex reprend l'hydraulique CR avec un moteur MGFlex à MPPT.

Vitesse variable : CRE ou CUE
Les versions CRE intègrent leur variateur. Pour une CR ou une CRN à moteur standard, le variateur externe Grundfos CUE assure la pression constante avec un capteur ; la notice prévoit un filtre à onde sinusoïdale pour un moteur MG71 ou MG80 jusqu'à 1,5 kW raccordé à un CUE de plus de 1,5 kW.

Questions fréquentes

Quelle CR pour un surpresseur de 10 m³/h à 60 m ?
Une CR 10 ou CRI 10 à 6 ou 7 étages selon la courbe ; nous confirmons avec le logiciel Grundfos Product Center.

Délais et pièces
Tailles courantes en stock Grundfos France, grandes tailles et CRN sur commande ; garnitures, kits et roues disponibles avec les codes d'origine.
