Pompe centrifuge verticale Grundfos CR 20

Catégorie : Pompes centrifuges Grundfos CR, CRI, CRN

HMT max 250 m, débit max 29 m³/h – multicellulaire verticale in-line

La CR 20 est une pompe centrifuge multicellulaire verticale Grundfos à conception in-line. Corps fonte, hydraulique inox EN 1.4301, garniture mécanique à cartouche sans entretien. Moteur triphasé IE3 de 1,1 à 18,5 kW. 12 variantes d'étages pour couvrir tous les points de fonctionnement. Raccordement bride ovale Rp 2 ou bride DN 50.

CR 20-1 1,1 kW	CR 20-2 2,2 kW	CR 20-3 4 kW
CR 20-4 5,5 kW	CR 20-5 5,5 kW	CR 20-6 7,5 kW
CR 20-7 7,5 kW	CR 20-8 11 kW	CR 20-10 11 kW
CR 20-12 15 kW	CR 20-14 15 kW	CR 20-17 18,5 kW
Distribution professionnelle – France / DOM-TOM / Export Afrique

La gamme Grundfos CR regroupe des pompes centrifuges multicellulaires verticales in-line : orifices d'aspiration et de refoulement au même niveau, pour un encombrement réduit. La CR 20 couvre un débit jusqu'à 29 m³/h (nominal 20 m³/h) et une HMT jusqu'à 250 m, avec un rendement maxi de 72 %.

Construction : corps de pompe et pied en fonte, hydraulique (roues, chambres, chemise) en acier inoxydable EN 1.4301 (AISI 304). Garniture mécanique à cartouche HQQE équilibrée, sans entretien. Température du liquide -20 à +120 °C (jusqu'à +180 °C sur demande), pression de service maxi 25 bar.

Moteur triphasé Grundfos MG à haut rendement IE3, de 1,1 à 18,5 kW. Versions CRE avec variateur de fréquence intégré MGE disponibles sur demande, pour la pression constante et les économies d'énergie.

Applications : surpression et distribution d'eau, eaux de process industrielles, installations de lavage, alimentation de chaudières, refroidissement et climatisation, irrigation. Raccordement bride ovale Rp 2 ou bride DN 50. 12 variantes d'étages disponibles (voir tableau ci-dessus) pour s'ajuster précisément au point de fonctionnement.

Distributeur officiel Grundfos, SINES France est le grossiste et exportateur spécialiste des pompes Grundfos en zone francophone. Nos équipes accompagnent installateurs, revendeurs et distributeurs en France comme à l'export (Afrique, Maghreb, Moyen-Orient).

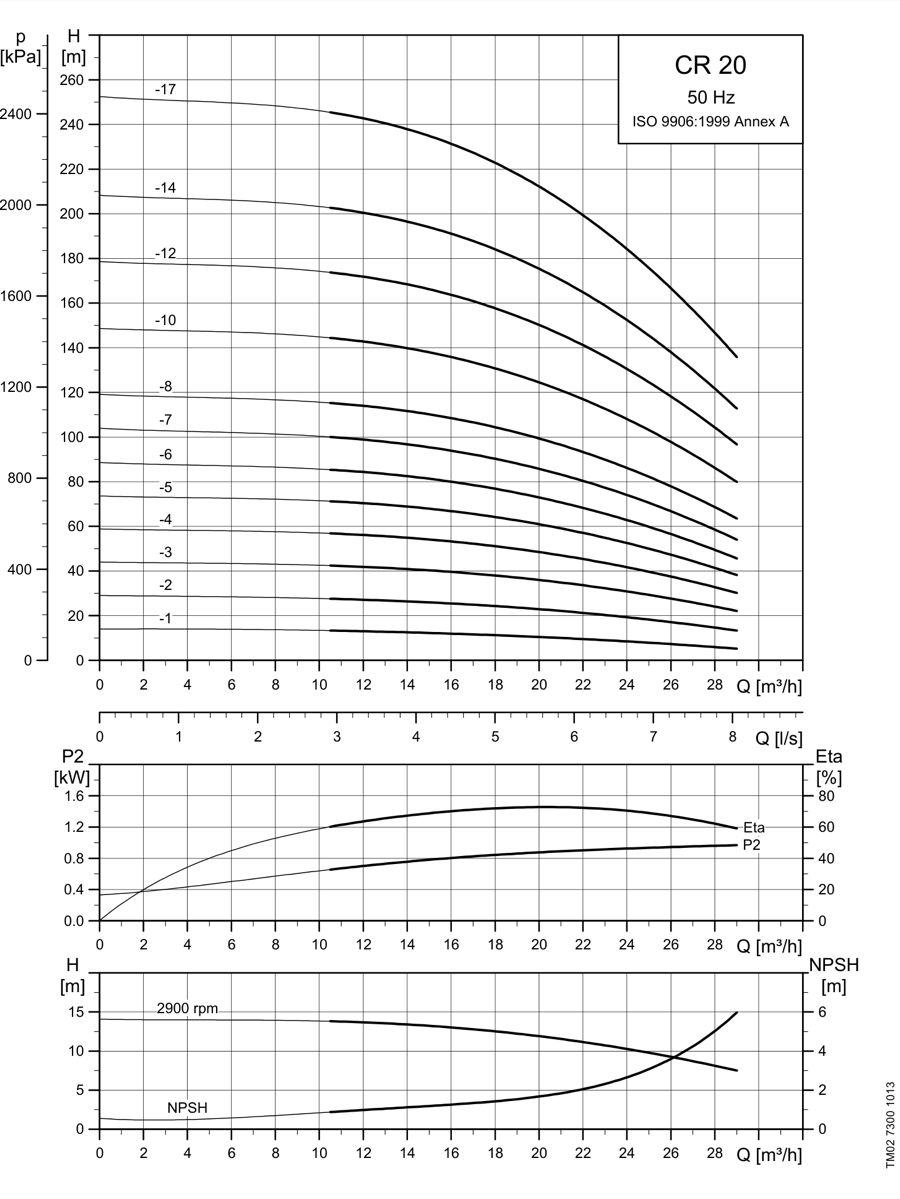

SINES - Grundfos CR 20 - courbes de performances 50 Hz

Courbes de performances de la CR 20 – 50 Hz, 2900 tr/min, ISO 9906:1999 annexe A (source : livret technique Grundfos). HMT maximale : 250 m – débit maximal : 29 m³/h.

Consulter le Grundfos Product Center →

SINES - Grundfos CR, CRI, CRN - plages de performance de la gamme (50 Hz)

Plages de performance de la gamme de pompes centrifuges verticales Grundfos CR, CRI, CRN – 50 Hz source: https://fr.grundfos.com/

Références & codes articles

Gamme Grundfos CR 20 – pompes multicellulaires verticales triphasées 380-415 V, 50 Hz, hydraulique inox AISI 304, tête et socle fonte, garniture mécanique HQQE. Garniture Viton (HQQV) et autres variantes sur demande. Prix et disponibilité sur demande.

Code article	Désignation	P2 [kW]	In [A]	Raccordement
93388697	CR 20-1	1,1	2,4	Brides ovales Rp 2
93388757	CR 20-1	1,1	2,4	Brides DN50
93388698	CR 20-2	2,2	4,5	Brides ovales Rp 2
93388758	CR 20-2	2,2	4,5	Brides DN50
93389249	CR 20-3	4	7,5	Brides ovales Rp 2
93389303	CR 20-3	4	7,5	Brides DN50
93389250	CR 20-4	5,5	11	Brides ovales Rp 2
93389304	CR 20-4	5,5	11	Brides DN50
93389251	CR 20-5	5,5	11	Brides ovales Rp 2
93389305	CR 20-5	5,5	11	Brides DN50
93389252	CR 20-6	7,5	14,4	Brides ovales Rp 2
93389306	CR 20-6	7,5	14,4	Brides DN50
93389253	CR 20-7	7,5	14,4	Brides ovales Rp 2
93389307	CR 20-7	7,5	14,4	Brides DN50
93389308	CR 20-8	11	20,8	Brides DN50
93389309	CR 20-10	11	20,8	Brides DN50
93389310	CR 20-12	15	28,5	Brides DN50
93389311	CR 20-14	15	28,5	Brides DN50
93389312	CR 20-17	18,5	37	Brides DN50
