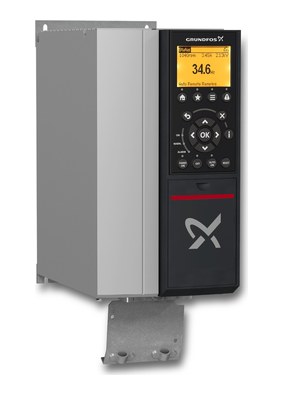

Variateurs de fréquence Grundfos CUE
Distributeur officiel Grundfos, SINES France fournit les variateurs de fréquence Grundfos CUE : des variateurs externes conçus pour les pompes Grundfos, de 0,55 à 560 kW au catalogue Grundfos 2026, en monophasé 1 × 200-240 V ou en triphasé 3 × 380-500 V, en boîtier IP20 / IP21 pour armoire ou IP55 / IP54 mural.
Le CUE apporte la vitesse variable et la régulation aux pompes qui n'ont pas de variateur intégré : pression constante, débit constant ou niveau constant pour les pompes immergées SP, pilotage indispensable des SPE à moteur à aimants permanents, surpression avec les pompes CR et CRN. Son guide de mise en service propose directement les familles de pompes Grundfos.
Chaque fiche donne les codes du catalogue Grundfos France 2026, l'intensité de chaque calibre et le filtre associé. Le guide ci-dessous rassemble les règles de choix : intensité, alimentation, filtre de sortie, câble et lieu d'installation. Contre la marche à sec, le CUE accepte le capteur Grundfos LiqTec ; en solaire, voir l'onduleur RSI.
Entrée monophasée, sortie triphasée, de 1,1 à 7,5 kW en IP20, IP21 ou IP55, pour piloter une pompe triphasée sur un réseau 230 V.
De 0,55 à 560 kW, versions standard et STO, avec les filtres dU/dt et sinus associés à chaque calibre.
De 0,55 à 560 kW en boîtier IP55 ou IP54, versions standard et STO, pour les locaux techniques et stations de pompage.
Filtre sinus obligatoire, câbles, réglages et tableau officiel de sélection moteur MS6000P, CUE et filtre.
Filtres de sortie, module MCB 114 pour sondes Pt100 / Pt1000 et options de montage du CUE.
Quel variateur CUE choisir ?
| Version | Alimentation | Puissance | Boîtier | Pour quoi |
|---|---|---|---|---|
| CUE 1 × 200-240 V | monophasé, sortie triphasée | 1,1 à 7,5 kW | IP20, IP21, IP55 | pompe triphasée sur réseau 230 V |
| CUE IP20 / IP21 | 3 × 380-500 V | 0,55 à 560 kW | en armoire | armoires de commande, stations |
| CUE IP55 / IP54 | 3 × 380-500 V | 0,55 à 560 kW | mural | locaux techniques sans armoire |
| CUE pour SP et SPE | 3 × 380-500 V | selon le moteur | IP20 à IP55 | forages : filtre sinus obligatoire |
Le calibre se choisit ensuite sur l'intensité nominale du moteur. Les filtres de sortie, le module MCB 114 et les options de montage sont sur la fiche filtres et accessoires.
Bien choisir un variateur Grundfos CUE
Le CUE est le variateur de fréquence externe de Grundfos : il apporte la vitesse variable et la régulation aux pompes qui n'ont pas de variateur intégré, comme les pompes immergées SP et SPE ou les grandes pompes CR et CRN. Voici les règles de la notice et de la documentation Grundfos que nous appliquons.
Choisir le calibre sur l'intensité
Le CUE se choisit d'après l'intensité nominale du moteur, et non sur sa seule puissance. Grundfos le rappelle pour les SPE : dans son tableau de sélection, un moteur SPE de 7,5 kW (16,6 A) demande un CUE de 11 kW. Les fiches donnent l'intensité de chaque calibre.
Alimentation monophasée ou triphasée
Le CUE 1 × 200-240 V a une entrée monophasée et une sortie triphasée, de 1,1 à 7,5 kW. Le CUE 3 × 380-500 V couvre de 0,55 à 560 kW. Sur un réseau IT ou un triangle mis à la terre, la tension entre phase et terre ne doit pas dépasser 440 V.
Filtre de sortie et longueur de câble
Pour respecter la norme CEM EN 61800-3, Grundfos demande un câble moteur blindé ; la notice admet 150 m de câble blindé et 300 m de câble non blindé. Le filtre à onde sinusoïdale est obligatoire avec les pompes immergées SP à moteur de 380 V et plus et avec les SPE ; il admet jusqu'à 300 m de câble moteur. Le tableau ci-dessous reprend les règles de la notice Grundfos.
Filtre de sortie selon la notice Grundfos CUE
| Cas d'utilisation (notice CUE) | Puissance du CUE | Filtre dU/dt | Filtre à onde sinusoïdale |
|---|---|---|---|
| Pompes SP, BM, BMB avec moteur de 380 V et plus | toutes | – | 0 à 300 m |
| Moteurs MG71 et MG80 jusqu'à 1,5 kW inclus | CUE de plus de 1,5 kW | – | 0 à 300 m |
| Réduction du dU/dt et du bruit, faible réduction | toutes | 0 à 150 m | – |
| Réduction du dU/dt, des pics de tension et du bruit, forte réduction | toutes | – | 0 à 300 m |
| Moteurs de 500 V et plus | toutes | – | 0 à 300 m |
Boîtier et lieu d'installation
IP20 et IP21 uniquement en armoire ; IP54 et IP55 au mur, jamais en extérieur sans protection contre l'eau et le soleil. Au-delà de 2 000 m d'altitude, le CUE réduit sa puissance : prévoir un calibre supérieur.
Questions fréquentes
Peut-on faire tourner une pompe triphasée sur un réseau monophasé ?
Oui, avec un CUE 1 × 200-240 V : son entrée est monophasée et sa sortie triphasée. Le moteur de la pompe doit être prévu pour une tension triphasée de 200 à 240 V. La gamme va de 1,1 à 7,5 kW.
Faut-il un filtre sinus avec une pompe immergée ?
Oui. La notice du CUE l'impose pour les pompes SP à moteur de 380 V et plus, et la documentation SPE pour les moteurs à aimants permanents des SPE. Le filtre se choisit sur l'intensité du moteur.
CUE ou onduleur RSI ?
Le CUE fonctionne sur le réseau ou sur un groupe électrogène. Pour alimenter une pompe SP ou SPE directement par des panneaux solaires, Grundfos recommande l'onduleur RSI.
Le CUE protège-t-il le moteur ?
Oui contre la surcharge : avec un CUE, aucune protection supplémentaire n'est nécessaire. Pour la température d'un moteur immergé, on raccorde une sonde Pt100 ou Pt1000 au module MCB 114, car les capteurs Tempcon ne fonctionnent pas avec un variateur.
