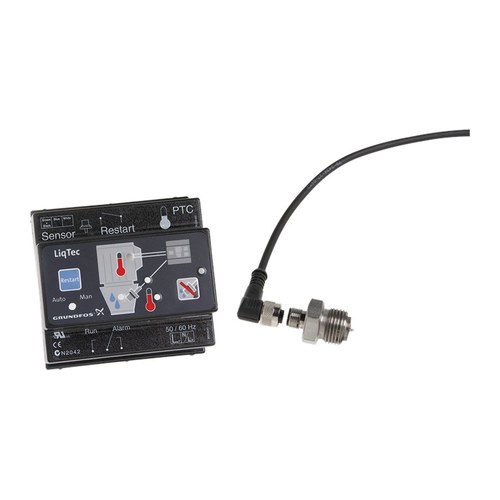

Principe : le capteur, vissé dans la pompe, détecte la présence de liquide à l'endroit où la marche à sec doit être évitée, par exemple pour protéger la garniture mécanique. L'unité LiqTec surveille ce capteur et, par ses relais de marche et d'alarme libres de potentiel, arrête la pompe en cas de marche à sec ou de liquide trop chaud (130 °C ± 5 °C).
Sécurité intégrée : en cas de défaut du capteur, de son câble, de l'unité électronique ou de l'alimentation, la pompe s'arrête immédiatement. L'unité peut aussi surveiller la température du moteur par une sonde PTC conforme à la norme DIN 44082 ; sans sonde, les bornes PTC sont pontées.
Utilisation : la façade regroupe les voyants de marche à sec, de température du liquide, de la sonde PTC et de défaut du capteur, une touche de redémarrage, une touche qui désactive la surveillance de la marche à sec et un sélecteur de réarmement manuel ou automatique. Le réarmement est manuel par défaut ; en automatique, l'alarme se réinitialise 10 à 20 secondes après le retour du liquide. Le capteur s'étalonne dans de l'eau stagnante, en maintenant deux touches pendant environ 20 secondes.
Versions et kits : l'unité complète, avec capteur et 5 m de câble, existe en 230 V (96556429) et en 115 V (96556430). Le kit capteur MkIII (99337830) fournit un capteur complet ; le kit câble de rallonge (96443676) ajoute 15 m pour atteindre 20 m au maximum.
Avec un variateur Grundfos CUE, la fonction « Marche à sec » se règle sur l'entrée digitale 2, 3 ou 4 et accepte un capteur LiqTec, un capteur de pression ou un interrupteur à flotteur côté aspiration. La pompe s'arrête et ne redémarre pas tant que l'entrée est activée ; le redémarrage peut être différé jusqu'à 30 minutes selon la famille de pompes (notice CUE). Voir aussi les accessoires du CUE.
Applications : pompes CR, CRI et CRN en surpression, alimentation de chaudières, circuits industriels et process, protection de la garniture mécanique contre la marche à sec.
Distributeur officiel Grundfos, SINES France fournit le LiqTec et ses kits avec les pompes CR, CRI et CRN, le variateur CUE et les pièces associées, en France, DOM-TOM et à l'export Afrique.
Unité LiqTec
| Caractéristique |
Valeur |
| Alimentation | 230 V CA, 50 / 60 Hz (notice) ; version 115 V sous le code 96556430 |
| Consommation | 9 VA |
| Indice de protection | IP20 : à installer en armoire ignifuge, dans un environnement IPX4 minimum |
| Montage | rail DIN, en armoire ; intérieur ou extérieur selon l'armoire |
| Température ambiante maximale | +55 °C |
| Dimensions | 66,5 × 90 × 116 mm |
| Fusible d'alimentation | 8 A maximum |
Capteur
| Caractéristique |
Valeur |
| Montage dans la pompe | filetage 1/2 pouce |
| Pression maximale | 40 bar |
| Température maximale du liquide | +130 °C |
| Câble | 5 m standard, rallonge de 15 m (96443676), 20 m au maximum |
Entrées et sorties
| Caractéristique |
Valeur |
| Sortie relais marche / alarme | contact inverseur libre de potentiel, 250 V, 1 A CA, charge inductive |
| Entrées capteur et PTC | 11 V CC ; sonde PTC selon DIN 44082 |
| Entrée de redémarrage externe | 5 V CC |
| Bornes | 0,5 à 2,5 mm² (AWG 20-13) ; câbles homologués 70 °C minimum |
Conformité et entretien
| Caractéristique |
Valeur |
| Normes | IEC 61010-1 (logiciel classe A, degré de pollution 2, type 1) ; homologation cURus selon UL 508 |
| Entretien | produit non réparable : il se remplace |
Sources : notice Grundfos LiqTec, catalogue Grundfos France 2026 et notice Grundfos CUE.
