Filtres à onde sinusoïdale : ils convertissent les impulsions du variateur en une tension sinusoïdale, réduisent fortement les contraintes sur l'isolation du moteur et son bruit, et diminuent les pertes du moteur. Avec ce filtre, le câble moteur peut atteindre 300 m (catalogue et notice Grundfos).
Quand faut-il un filtre ? Selon la notice du CUE : filtre sinus avec les pompes SP, BM et BMB à moteur de 380 V et plus, avec les moteurs MG71 et MG80 jusqu'à 1,5 kW raccordés à un CUE de plus de 1,5 kW, avec les moteurs de 500 V et plus, et pour une forte réduction des pics de tension et du bruit ; filtre dU/dt pour une réduction plus faible, câble jusqu'à 150 m. Les pompes SPE exigent un filtre sinus compatible avec les moteurs à aimants permanents.

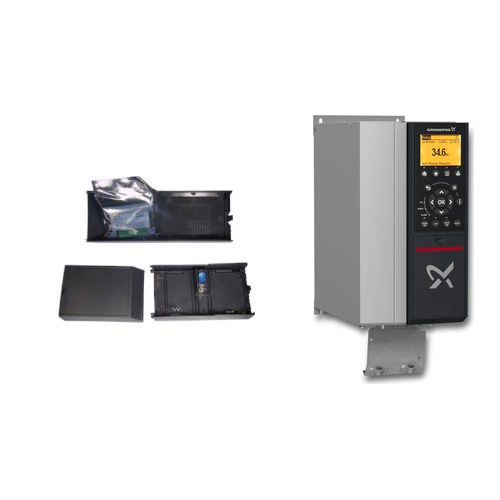

Module MCB 114 : il ajoute au CUE une entrée analogique 0 / 4-20 mA pour un capteur supplémentaire et deux entrées Pt100 / Pt1000 pour les sondes de température, utilisées pour surveiller la température des moteurs immergés pilotés par variateur.
Options de montage : le panneau de commande peut être déporté sur la porte d'une armoire avec l'option GLCP (panneau non inclus, il provient du CUE ou s'achète en pièce détachée) ; une option de montage au sol est également proposée.
Applications : installations CUE avec pompes immergées SP et SPE, câbles moteur longs, surveillance de température moteur, intégration en armoire.
Protection contre la marche à sec : les entrées digitales 2 à 4 du CUE acceptent un capteur Grundfos LiqTec, un capteur de pression ou un interrupteur à flotteur côté aspiration : la pompe s'arrête et ne redémarre pas tant que l'entrée est activée (notice CUE).
Distributeur officiel Grundfos, SINES France fournit les variateurs CUE, leurs filtres et leurs accessoires aux installateurs, intégrateurs, bureaux d'études et exploitants, en France, DOM-TOM et à l'export Afrique. Envoyez-nous la plaque signalétique du moteur et la longueur de câble : nous choisissons le calibre du CUE et le filtre adaptés. Voir aussi les pompes immergées SP, les SPE à vitesse variable et les pompes CR et CRN.
Quand faut-il un filtre de sortie ?
| Cas d'utilisation (notice CUE) |
Puissance du CUE |
Filtre dU/dt |
Filtre à onde sinusoïdale |
| Pompes SP, BM, BMB avec moteur de 380 V et plus | toutes | – | 0 à 300 m |
| Moteurs MG71 et MG80 jusqu'à 1,5 kW inclus | CUE de plus de 1,5 kW | – | 0 à 300 m |
| Réduction du dU/dt et du bruit, faible réduction | toutes | 0 à 150 m | – |
| Réduction du dU/dt, des pics de tension et du bruit, forte réduction | toutes | – | 0 à 300 m |
| Moteurs de 500 V et plus | toutes | – | 0 à 300 m |
Avec un filtre sinus, le câble moteur peut atteindre 300 m ; avec un filtre dU/dt, 150 m. Le câble entre le CUE et le filtre doit rester court (notice Grundfos).
Caractéristiques communes du CUE
| Caractéristique |
Valeur |
| Fonction | variateur de fréquence externe conçu pour les pompes Grundfos, avec guide de mise en service par famille de pompe (CR, CRI, CRN, CRT, SP, SP-G, SP-NE…) |
| Modes de régulation | boucle ouverte, pression constante, pression différentielle constante ou proportionnelle, débit constant, température constante, niveau constant, autre valeur constante |
| Entrées et sorties | 1 port RS-485 GENIbus, 1 entrée analogique 0-10 V / 0-4-20 mA pour la consigne externe, 1 entrée analogique 0-4-20 mA pour le capteur, 1 sortie analogique 0-20 mA, 4 entrées numériques (marche / arrêt et 3 programmables), 2 relais programmables |
| Communication | GENIbus en standard ; autres protocoles par unité de communication CIU |
| Câble moteur | blindé pour respecter la norme EN 61800-3 ; 150 m maximum en blindé, 300 m en non blindé ; au-delà, nous consulter |
| Installation | IP20 / IP21 uniquement en armoire ; IP54 / IP55 jamais en extérieur sans protection contre l'eau et le soleil |
| Altitude | au-delà de 2 000 m, le CUE réduit sa puissance : un calibre supérieur peut être nécessaire |
Sources : notice Grundfos CUE, data booklet Grundfos SPE et catalogue Grundfos France 2026.
Documents officiels Grundfos.
La notice en ligne couvre les CUE de 0,55 à 90 kW ; pour les calibres de 110 kW et plus, nous fournissons la notice Grundfos correspondante avec le devis.
Pour choisir le calibre et le filtre, contactez-nous avec la plaque signalétique du moteur, la tension du site et la longueur du câble moteur.
