Pompe centrifuge verticale Grundfos CR 10

Catégorie : Pompes centrifuges Grundfos CR, CRI, CRN

HMT max 230 m, débit max 13 m³/h — multicellulaire verticale in-line

La CR 10 est une pompe centrifuge multicellulaire verticale Grundfos à conception in-line. Corps fonte, hydraulique inox EN 1.4301, garniture mécanique à cartouche sans entretien. Moteur triphasé IE3 de 0,37 à 7,5 kW. 16 variantes d'étages pour couvrir tous les points de fonctionnement. Raccordement bride ovale Rp 1¼ ou bride DN 40.

CR 10-1 0,37 kW	CR 10-2 0,75 kW	CR 10-3 1,1 kW
CR 10-4 1,5 kW	CR 10-5 2,2 kW	CR 10-6 2,2 kW
CR 10-7 3 kW	CR 10-8 3 kW	CR 10-9 3 kW
CR 10-10 4 kW	CR 10-12 4 kW	CR 10-14 5,5 kW
CR 10-16 5,5 kW	CR 10-18 7,5 kW	CR 10-20 7,5 kW
CR 10-22 7,5 kW
Distribution professionnelle – France / DOM-TOM / Export Afrique

La gamme Grundfos CR regroupe des pompes centrifuges multicellulaires verticales in-line : orifices d'aspiration et de refoulement au même niveau, pour un encombrement réduit. La CR 10 couvre un débit jusqu'à 13 m³/h (nominal 10 m³/h) et une HMT jusqu'à 230 m, avec un rendement maxi de 70 %.

Construction : corps de pompe et pied en fonte, hydraulique (roues, chambres, chemise) en acier inoxydable EN 1.4301 (AISI 304). Garniture mécanique à cartouche HQQE équilibrée, sans entretien. Température du liquide -20 à +120 °C (jusqu'à +180 °C sur demande), pression de service maxi 22 bar.

Moteur triphasé Grundfos MG à haut rendement IE3, de 0,37 à 7,5 kW. Versions CRE avec variateur de fréquence intégré MGE disponibles sur demande, pour la pression constante et les économies d'énergie.

Applications : surpression et distribution d'eau, eaux de process industrielles, installations de lavage, alimentation de chaudières, refroidissement et climatisation, irrigation. Raccordement bride ovale Rp 1¼ ou bride DN 40. 16 variantes d'étages disponibles (voir tableau ci-dessus) pour s'ajuster précisément au point de fonctionnement.

Distributeur officiel Grundfos depuis plus de 15 ans, SINES France est le grossiste et exportateur spécialiste des pompes Grundfos en zone francophone. Nos équipes accompagnent installateurs, revendeurs et distributeurs en France comme à l'export (Afrique, Maghreb, Moyen-Orient).

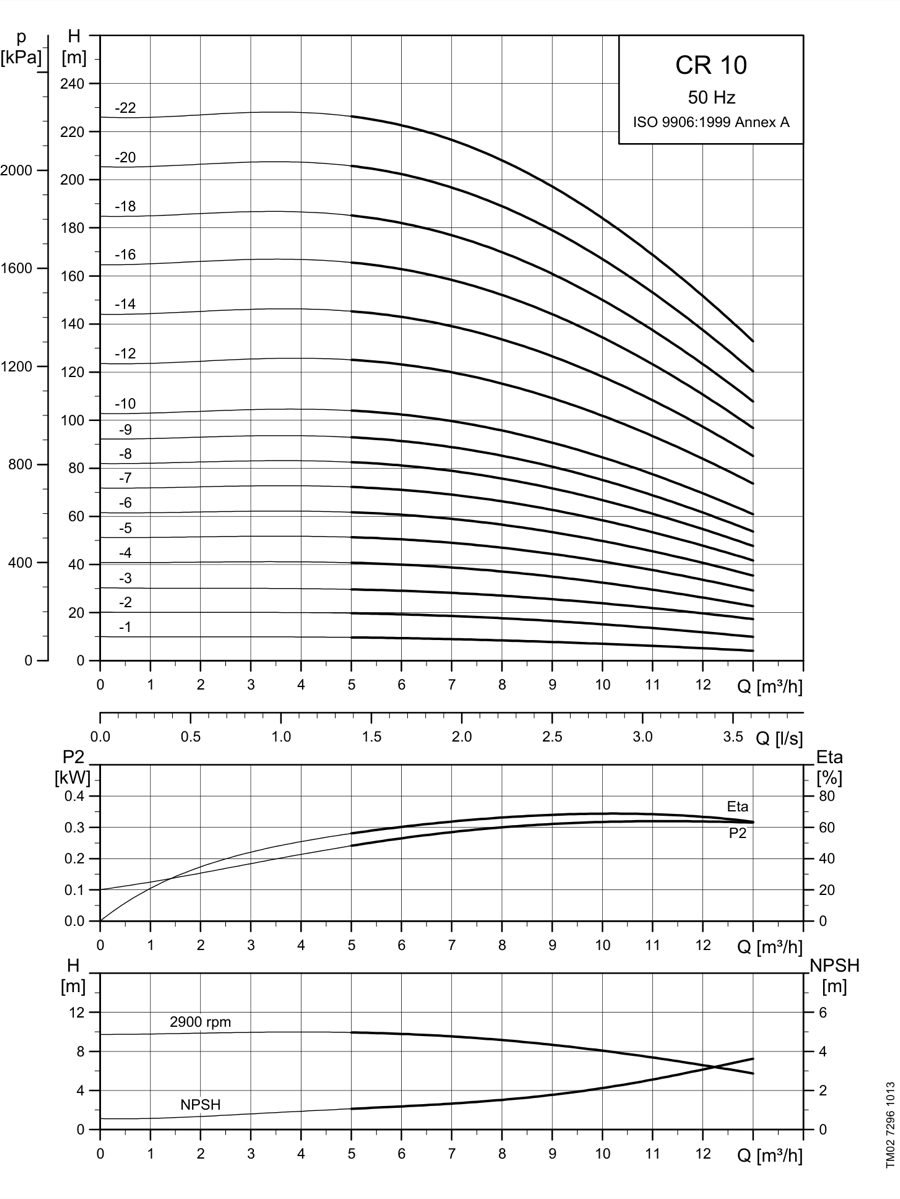

SINES - Grundfos CR 10 - courbes de performances 50 Hz

Courbes de performances de la CR 10 — 50 Hz, 2900 tr/min, ISO 9906:1999 annexe A (source : livret technique Grundfos). HMT maximale : 230 m — débit maximal : 13 m³/h.

Consulter le Grundfos Product Center →

SINES - Grundfos CR, CRI, CRN - plages de performance de la gamme (50 Hz)

Plages de performance de la gamme de pompes centrifuges verticales Grundfos CR, CRI, CRN — 50 Hz source: https://fr.grundfos.com/

Références & codes articles

Gamme Grundfos CR 10 — pompes multicellulaires verticales triphasées 380-415 V, 50 Hz, hydraulique inox AISI 304, tête et socle fonte, garniture mécanique HQQE. Garniture Viton (HQQV) et autres variantes sur demande. Prix et disponibilité sur demande.

Code article	Désignation	P2 [kW]	In [A]	Raccordement
93388554	CR 10-1	0,37	1	Brides ovales Rp 1 1/2
93388731	CR 10-1	0,37	1	Brides DN40
93388676	CR 10-2	0,75	1,7	Brides ovales Rp 1 1/2
93388732	CR 10-2	0,75	1,7	Brides DN40
93388677	CR 10-3	1,1	2,4	Brides ovales Rp 1 1/2
93388733	CR 10-3	1,1	2,4	Brides DN40
93388679	CR 10-4	1,5	3,3	Brides ovales Rp 1 1/2
93388734	CR 10-4	1,5	3,3	Brides DN40
93388680	CR 10-5	2,2	4,5	Brides ovales Rp 1 1/2
93388735	CR 10-5	2,2	4,5	Brides DN40
93388682	CR 10-6	2,2	4,5	Brides ovales Rp 1 1/2
93388736	CR 10-6	2,2	4,5	Brides DN40
93389235	CR 10-7	3	6	Brides ovales Rp 1 1/2
93389279	CR 10-7	3	6	Brides DN40
93389236	CR 10-8	3	6	Brides ovales Rp 1 1/2
93389280	CR 10-8	3	6	Brides DN40
93389237	CR 10-9	3	6	Brides ovales Rp 1 1/2
93389281	CR 10-9	3	6	Brides DN40
93389238	CR 10-10	4	7,5	Brides ovales Rp 1 1/2
93389282	CR 10-10	4	7,5	Brides DN40
93389239	CR 10-12	4	7,5	Brides ovales Rp 1 1/2
93389284	CR 10-12	4	7,5	Brides DN40
93389240	CR 10-14	5,5	11	Brides ovales Rp 1 1/2
93389285	CR 10-14	5,5	11	Brides DN40
93389241	CR 10-16	5,5	11	Brides ovales Rp 1 1/2
93389286	CR 10-16	5,5	11	Brides DN40
93389287	CR 10-18	7,5	14,4	Brides DN40
93389288	CR 10-20	7,5	14,4	Brides DN40
93389289	CR 10-22	7,5	14,4	Brides DN40
