SINES - pompe centrifuge verticale Grundfos CR 5


Pompe centrifuge verticale Grundfos CR 5


HMT max 250 m, débit max 8,5 m³/h — multicellulaire verticale in-line

La CR 5 est une pompe centrifuge multicellulaire verticale Grundfos à conception in-line. Corps fonte, hydraulique inox EN 1.4301, garniture mécanique à cartouche sans entretien. Moteur triphasé IE3 de 0,37 à 5,5 kW. 23 variantes d'étages pour couvrir tous les points de fonctionnement. Raccordement bride ovale Rp 1¼ ou bride DN 25/32.


CR 5-2

0,37 kW

 CR 5-3

0,55 kW

 CR 5-4

0,55 kW
CR 5-5

0,75 kW

 CR 5-6

1,1 kW

 CR 5-7

1,1 kW
CR 5-8

1,1 kW

 CR 5-9

1,5 kW

 CR 5-10

1,5 kW
CR 5-11

2,2 kW

 CR 5-12

2,2 kW

 CR 5-13

2,2 kW
CR 5-14

2,2 kW

 CR 5-15

2,2 kW

 CR 5-16

2,2 kW
CR 5-18

3 kW

 CR 5-20

3 kW

 CR 5-22

4 kW
CR 5-24

4 kW

 CR 5-26

4 kW

 CR 5-29

4 kW
CR 5-32

5,5 kW

 CR 5-36

5,5 kW
Distribution professionnelle – France / DOM-TOM / Export Afrique

La gamme Grundfos CR regroupe des pompes centrifuges multicellulaires verticales in-line : orifices d'aspiration et de refoulement au même niveau, pour un encombrement réduit. La CR 5 couvre un débit jusqu'à 8,5 m³/h (nominal 5 m³/h) et une HMT jusqu'à 250 m, avec un rendement maxi de 66 %.

Construction : corps de pompe et pied en fonte, hydraulique (roues, chambres, chemise) en acier inoxydable EN 1.4301 (AISI 304). Garniture mécanique à cartouche HQQE équilibrée, sans entretien. Température du liquide -20 à +120 °C (jusqu'à +180 °C sur demande), pression de service maxi 24 bar.

Moteur triphasé Grundfos MG à haut rendement IE3, de 0,37 à 5,5 kW. Versions CRE avec variateur de fréquence intégré MGE disponibles sur demande, pour la pression constante et les économies d'énergie.

Applications : surpression et distribution d'eau, eaux de process industrielles, installations de lavage, alimentation de chaudières, refroidissement et climatisation, irrigation. Raccordement bride ovale Rp 1¼ ou bride DN 25/32. 23 variantes d'étages disponibles (voir tableau ci-dessus) pour s'ajuster précisément au point de fonctionnement.

Distributeur officiel Grundfos depuis plus de 15 ans, SINES France est le grossiste et exportateur spécialiste des pompes Grundfos en zone francophone. Nos équipes accompagnent installateurs, revendeurs et distributeurs en France comme à l'export (Afrique, Maghreb, Moyen-Orient).

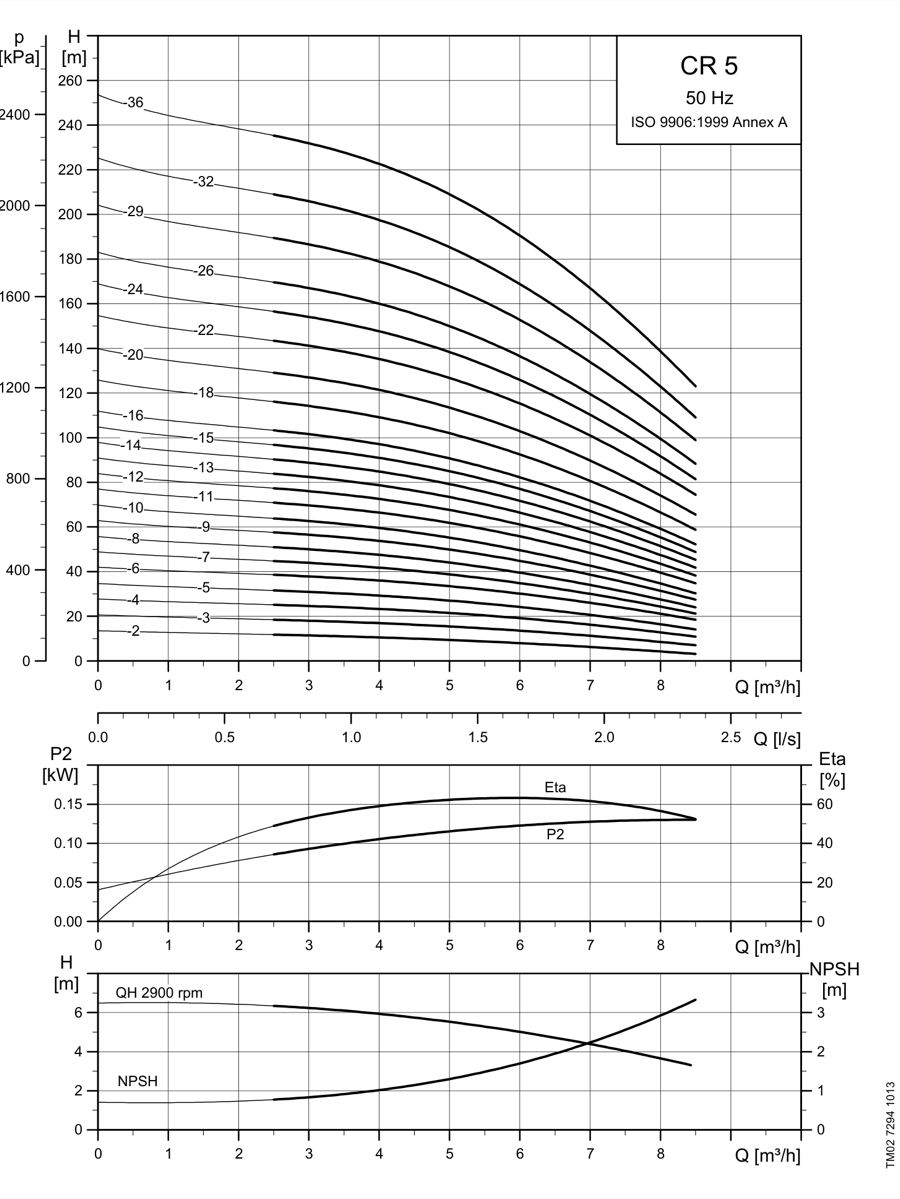

SINES - Grundfos CR 5 - courbes de performances 50 Hz

Courbes de performances de la CR 5 — 50 Hz, 2900 tr/min, ISO 9906:1999 annexe A (source : livret technique Grundfos). HMT maximale : 250 m — débit maximal : 8,5 m³/h.



Consulter le Grundfos Product Center →

SINES - Grundfos CR, CRI, CRN - plages de performance de la gamme (50 Hz)

Plages de performance de la gamme de pompes centrifuges verticales Grundfos CR, CRI, CRN — 50 Hz   source: https://fr.grundfos.com/



Références & codes articles

Gamme Grundfos CR 5 — pompes multicellulaires verticales triphasées 380-415 V, 50 Hz, hydraulique inox AISI 304, tête et socle fonte, garniture mécanique HQQE. Versions monophasées 230 V, garniture Viton (HQQV) et autres variantes sur demande. Prix et disponibilité sur demande.

Code article Désignation P2 [kW] In [A] Raccordement
93391081CR 5-20,371Brides ovales Rp 1 1/4
93391530CR 5-20,371Brides DN25/DN32
93391084CR 5-30,551,3Brides ovales Rp 1 1/4
93391533CR 5-30,551,3Brides DN25/DN32
93391087CR 5-40,551,3Brides ovales Rp 1 1/4
93391536CR 5-40,551,3Brides DN25/DN32
93391090CR 5-50,751,7Brides ovales Rp 1 1/4
93391539CR 5-50,751,7Brides DN25/DN32
93391093CR 5-61,12,4Brides ovales Rp 1 1/4
93391542CR 5-61,12,4Brides DN25/DN32
93391096CR 5-71,12,4Brides ovales Rp 1 1/4
93391545CR 5-71,12,4Brides DN25/DN32
93391100CR 5-81,12,4Brides ovales Rp 1 1/4
93391548CR 5-81,12,4Brides DN25/DN32
93391103CR 5-91,53,3Brides ovales Rp 1 1/4
93391552CR 5-91,53,3Brides DN25/DN32
93391107CR 5-101,53,3Brides ovales Rp 1 1/4
93391555CR 5-101,53,3Brides DN25/DN32
93391110CR 5-112,24,5Brides ovales Rp 1 1/4
93391558CR 5-112,24,5Brides DN25/DN32
93391113CR 5-122,24,5Brides ovales Rp 1 1/4
93391561CR 5-122,24,5Brides DN25/DN32
93391116CR 5-132,24,5Brides ovales Rp 1 1/4
93391564CR 5-132,24,5Brides DN25/DN32
93391119CR 5-142,24,5Brides ovales Rp 1 1/4
93391567CR 5-142,24,5Brides DN25/DN32
93391122CR 5-152,24,5Brides ovales Rp 1 1/4
93391570CR 5-152,24,5Brides DN25/DN32
93391125CR 5-162,24,5Brides ovales Rp 1 1/4
93391573CR 5-162,24,5Brides DN25/DN32
93395506CR 5-1836Brides ovales Rp 1 1/4
93395731CR 5-1836Brides DN25/DN32
93395507CR 5-2036Brides ovales Rp 1 1/4
93395732CR 5-2036Brides DN25/DN32
93395508CR 5-2247,5Brides ovales Rp 1 1/4
93395733CR 5-2247,5Brides DN25/DN32
93395734CR 5-2447,5Brides DN25/DN32
93395735CR 5-2647,5Brides DN25/DN32
93395736CR 5-2947,5Brides DN25/DN32
93395737CR 5-325,511Brides DN25/DN32
93395738CR 5-365,511Brides DN25/DN32
