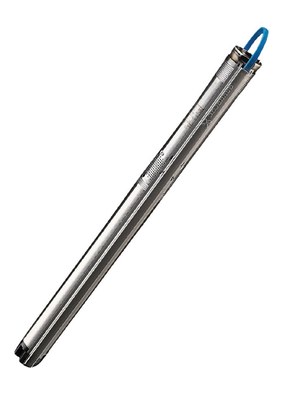

Pompes de forage 3" Grundfos SQ et SQE
Distributeur officiel Grundfos, SINES France fournit les pompes de forage 3" Grundfos SQ et SQE : des pompes immergées de 74 mm de diamètre, en 230 V monophasé, pour les forages de 76 mm et plus. Cinq hydrauliques, de 1 à 7 m³/h au point nominal, couvrent la plupart des besoins d'un bâtiment, d'un établissement, d'une ferme ou d'une petite adduction.
Quand le pompage solaire n'est pas retenu, parce que le site est raccordé au réseau ou dispose d'un groupe électrogène, la SQ est une solution simple : pas de coffret de démarrage, des protections intégrées contre la marche à sec et les variations de tension, et un démarrage progressif qui ménage le groupe. La SQE, à vitesse variable, assure une pression constante avec le coffret CU 302.
Chaque fiche donne les courbes et les données électriques Grundfos de chaque modèle. Le guide ci-dessous rassemble les règles d'installation : choix du modèle, groupe électrogène, section du câble et protections. Nous préparons pompe, câble et accessoires pour la France, les DOM-TOM et l'export Afrique ; en solaire, voir la SQFlex.
De 34 à 151 m de hauteur nominale, moteur de 0,70 à 1,85 kW en 230 V, raccord Rp 1 1/4.
De 35 à 128 m de hauteur nominale, moteur de 0,70 à 1,85 kW en 230 V, raccord Rp 1 1/4.
De 26 à 113 m de hauteur nominale, moteur de 0,70 à 1,85 kW en 230 V, raccord Rp 1 1/4.
De 11 à 73 m de hauteur nominale, moteur de 0,70 à 1,85 kW en 230 V, raccord Rp 1 1/2.
De 9 à 57 m de hauteur nominale, moteur de 0,70 à 1,85 kW en 230 V, raccord Rp 1 1/2.
Câbles de descente avec prise moteur, kit de jonction KM, chemise de refroidissement et kits pression constante CU 302.
Quelle pompe SQ choisir ?
| Gamme | Débit nominal | Hauteur nominale | Moteur | Raccord |
|---|---|---|---|---|
| SQ 1 / SQE 1 | 1 m³/h | 34 à 151 m | 0,70 à 1,85 kW | Rp 1 1/4 |
| SQ 2 / SQE 2 | 2 m³/h | 35 à 128 m | 0,70 à 1,85 kW | Rp 1 1/4 |
| SQ 3 / SQE 3 | 3 m³/h | 26 à 113 m | 0,70 à 1,85 kW | Rp 1 1/4 |
| SQ 5 / SQE 5 | 5 m³/h | 11 à 73 m | 0,70 à 1,85 kW | Rp 1 1/2 |
| SQ 7 / SQE 7 | 7 m³/h | 9 à 57 m | 0,70 à 1,85 kW | Rp 1 1/2 |
Toutes les pompes de la gamme ont le même diamètre de 74 mm et la même alimentation 1 × 200-240 V. Le choix se fait sur le débit et la hauteur ; la version SQE ajoute la vitesse variable et la pression constante avec le CU 302.
Bien choisir et installer une pompe SQ
Quand le solaire n'est pas retenu, parce que le site est raccordé au réseau, qu'un groupe électrogène existe déjà ou que le budget l'impose, la SQ est la pompe de forage 3" de Grundfos. Voici les règles de la notice et du data booklet Grundfos que nous appliquons pour chaque forage.
Lire la désignation
Le premier chiffre donne le débit nominal en m³/h, le second la hauteur au débit nominal en mètres : une SQ 3-55 débite 3 m³/h à environ 55 m. On calcule la hauteur à fournir (niveau dynamique, dénivelé jusqu'au réservoir ou pression voulue, pertes de charge), puis on choisit la courbe qui passe au-dessus du point de fonctionnement, sans dépasser le débit que le forage peut fournir.
Sur réseau 230 V ou groupe électrogène
La pompe accepte 200 à 240 V -10 % / +6 %. Sur un réseau faible, elle réduit sa vitesse sous 198 V (moteurs 0,70 et 1,15 kW) ou 207 V (1,55 et 1,85 kW), s'arrête sous 150 V ou au-dessus de 315 V et redémarre seule quand la tension revient. Sur groupe électrogène, respectez la puissance du tableau ci-dessous.
Puissance du groupe électrogène (notice Grundfos SQ, SQE 2024)
| Moteur P2 (kW) | Groupe électrogène minimum (kW) | Groupe électrogène recommandé (kW) |
|---|---|---|
| 0,70 | 1,2 | 1,5 |
| 1,15 | 1,9 | 2,5 |
| 1,55 | 2,6 | 3,2 |
| 1,85 | 2,8 | 3,5 |
Dimensionner le câble
Grundfos dimensionne le câble pour une chute de tension de 5 % au maximum (norme CEI 60364-5-52). Le tableau Grundfos ci-dessous donne la longueur maximale du câble de descente selon la puissance du moteur et la section, calculée sous 240 V. Avec une tension plus basse, la longueur admissible diminue d'autant ; au-delà, on passe à la section supérieure.
Longueur maximale du câble de descente (data booklet Grundfos 2024, 240 V, chute de tension 5 %)
| Moteur P2 (kW) | Intensité maxi (A) | 1,5 mm² | 2,5 mm² | 4 mm² | 6 mm² |
|---|---|---|---|---|---|
| 0,70 | 5,2 | 86 m | 144 m | 230 m | 346 m |
| 1,15 | 8,4 | 53 m | 89 m | 142 m | 214 m |
| 1,55 | 11,0 | 40 m | 66 m | 107 m | 160 m |
| 1,85 | 12,0 | 37 m | 62 m | 100 m | 150 m |
Installer dans le forage
Forage de 76 mm minimum, pompe à 150 m maximum sous le niveau statique et 0,5 m minimum sous le niveau dynamique. Placez le moteur au-dessus de la crépine du forage, sinon ajoutez une chemise de refroidissement. Attachez le câble tous les 3 m et suspendez la pompe à une élingue de sécurité. Ne laissez pas tourner la pompe vanne fermée plus de 5 minutes.
Protections intégrées et foudre
La protection contre la marche à sec arrête la pompe et la relance au bout de 5 minutes. Le moteur est protégé contre les surtensions jusqu'à 6 000 V ; dans les zones fortement exposées à la foudre, Grundfos indique qu'une protection externe est nécessaire. N'effectuez jamais de mesure au mégohmmètre ni de test haute tension : l'électronique intégrée serait endommagée.
Questions fréquentes
SQ ou SQFlex : laquelle choisir ?
La SQ fonctionne sur le réseau 230 V ou sur un groupe électrogène. Pour un pompage alimenté directement par des panneaux solaires, Grundfos propose la SQFlex, et pour les plus gros débits les pompes SP avec onduleur RSI.
Faut-il un coffret de démarrage ?
Non. La SQ se branche directement sur le 230 V par un interrupteur, un pressostat ou un contact de niveau dimensionné pour son intensité. Elle ne doit jamais être raccordée à un condensateur ni à un variateur externe. La SQE peut fonctionner seule ou avec le CU 302.
Quelle puissance de groupe électrogène prévoir ?
Grundfos recommande 1,5 kW pour un moteur de 0,70 kW, 2,5 kW pour 1,15 kW, 3,2 kW pour 1,55 kW et 3,5 kW pour 1,85 kW. Le moteur de chaque modèle figure dans le tableau de sa fiche.
La pompe peut-elle fonctionner avec un flotteur dans un réservoir ?
Oui. Le nombre de démarrages par heure n'est pas limité : un contact de niveau peut commander directement la pompe pour remplir un réservoir ou un château d'eau, à condition d'être dimensionné pour l'intensité du moteur.
