PV Disconnect 400-50-S : sectionneur et parafoudre pour PS2

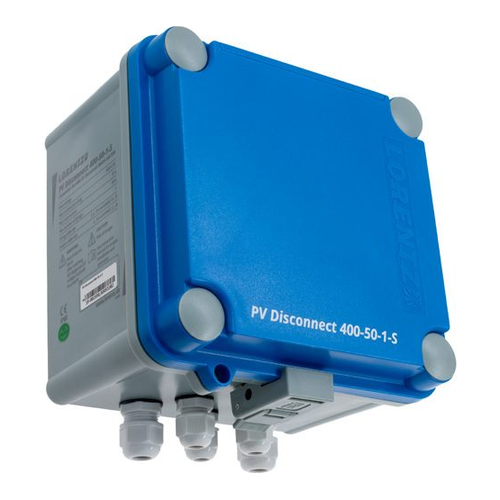

Les PV Disconnect 400-50-1-S, 400-50-3-S et 400-50-6-S raccordent une, trois ou six chaînes de modules au contrôleur PS2 par leurs bornes intérieures. Ils intègrent un interrupteur-sectionneur CC, qui sert d'isolement manuel entre le champ solaire et la pompe, une fonction de regroupement des chaînes et un dispositif de protection contre les surtensions (SPD). Ce parafoudre ne fonctionne qu'avec une liaison à la terre fiable. L'interrupteur est accessible en ouvrant le couvercle à charnière par ses verrous à ressort inférieurs. Tension maximale 400 V CC, 50 A par chaîne et 50 A au total.
Avec ou sans fusibles de chaîne
Sans fusibles, le PV Disconnect se choisit selon le nombre de chaînes. Pour une protection optimale du contrôleur, LORENTZ conseille toutefois de protéger les chaînes par des fusibles contre un court-circuit venant du champ photovoltaïque, avec deux solutions. Le PV Disconnect 400-50-3-P ajoute au sectionneur et au parafoudre un porte-fusible par entrée, sur le pôle positif comme sur le négatif, pour trois chaînes de 15 A au plus ; il est livré avec ses fusibles PV 10 × 38 mm, 1000 V CC, 15 A. Sinon, un PV Combiner 1000-15-3-F ou 1000-15-6-F regroupe trois ou six chaînes avec fusibles et alimente un PV Disconnect 400-50-1-S. Avant d'ouvrir un porte-fusible, arrêter la pompe et déconnecter les chaînes PV, positif et négatif, pour éviter tout arc électrique.
Pour les PSk : PV Disconnect 1000-50-5 et PV Protect 1000-125
Le PV Disconnect 1000-50-5 regroupe jusqu'à cinq chaînes en parallèle et les relie au contrôleur PSk par son interrupteur-sectionneur CC (1000 V CC, 50 A, interrupteur conforme à l'IEC 60947-3). Il se verrouille pour sécuriser le système, hors tension, pendant la maintenance. Le PV Protect 1000-125 est un parafoudre d'extérieur pour les pompes PSk : installé entre le générateur photovoltaïque et le contrôleur, il protège ce dernier contre les surtensions arrivant du champ (1000 V CC, 125 A). Il n'est efficace qu'avec une mise à la terre correcte, par un câble de terre d'au moins 16 mm², et se verrouille lui aussi. LORENTZ le présente comme nécessaire à une installation professionnelle de pompage solaire.
Coffrets de raccordement PV Combiner
Les PV Combiner 1000-15-3-F et 1000-15-6-F mettent en parallèle trois ou six chaînes et réduisent les nombreux câbles d'entrée à deux câbles de sortie, + et − ; leurs fusibles de 15 A protègent le contrôleur en cas de surintensité venant du champ photovoltaïque. Ils s'utilisent avec les contrôleurs PS2 et PSk, toujours avec un sectionneur CC correctement dimensionné, comme un PV Disconnect. Le PV Combiner 1000-125-4 regroupe jusqu'à quatre chaînes de 125 A pour la gamme PSk ; il sert typiquement à rassembler les chaînes de plusieurs PV Disconnect 1000-40-5.
Installation
Les boîtiers se montent verticalement sur un mur ou un poteau avec des fixations adaptées ; les points de fixation sur poteau sont prémarqués à l'intérieur des PV Combiner, du PV Disconnect 1000-50-5 et du PV Protect. Les presse-étoupes sont orientés vers le bas et bien serrés contre les infiltrations d'eau. Le boîtier ne doit pas être déformé au montage, sinon le couvercle ferme mal : on le fixe sur une surface plane. Les connexions desserrées sont la cause la plus fréquente des défaillances, d'où un léger contrôle de traction sur chaque câble. Aucune autre charge (chargeur de batterie, contrôleur de suiveur solaire actif, électrificateur de clôture) ne doit être raccordée au champ photovoltaïque d'une pompe LORENTZ. Toutes les connexions électriques sont faites par des personnes qualifiées, selon le manuel LORENTZ. Notre bureau d'études dimensionne gratuitement le champ photovoltaïque, le nombre de chaînes et les protections avec la pompe.
PV Disconnect 400-50-1-S, 400-50-3-S et 400-50-6-S pour pompes PS2
| Caractéristique | 400-50-1-S | 400-50-3-S | 400-50-6-S |
|---|
| RÉFÉRENCE |
| Code article LORENTZ | 19-001950 | 19-001955 | 19-001960 |
| Systèmes de pompage | PS2-150 à PS2-4000 |
| ÉLECTRIQUE |
| Tension maximale | 400 V CC |
| Nombre maximal de chaînes | 1 | 3 | 6 |
| Courant max. par chaîne | 50 A |
| Courant total max. | 50 A |
| Protections | sectionneur CC + parafoudre |
| RACCORDEMENT |
| Section des câbles d'entrée | 2,5 – 10 mm² (AWG 14 – 8) |
| Section des câbles de sortie | 4 – 10 mm² (AWG 12 – 8) |
| Presse-étoupes d'entrée | 2 × M16 | 6 × M16 | 12 × M16 |
| Presse-étoupes de sortie / de terre | 2 × PG-11 / 1 × M16 |
| BOÎTIER |
| Indice de protection | IP68 |
| Dimensions (l × h × p) | 197 × 218 × 139 mm | 307 × 216 × 139 mm | 307 × 216 × 139 mm |
| Entraxe de fixation | 160 × 150 mm, Ø 6 mm | 270 × 150 mm, Ø 6 mm | 270 × 150 mm, Ø 6 mm |
| Normes | CE |
PV Disconnect 400-50-3-P pour pompes PS2, avec fusibles de chaîne
| Caractéristique | Valeur |
|---|
| Code article LORENTZ | 19-001975 |
| Systèmes de pompage | PS2-150 à PS2-4000 |
| Tension maximale | 400 V CC |
| Nombre maximal de chaînes | 3 |
| Courant max. par chaîne | 15 A |
| Courant total max. | 50 A |
| Protections | sectionneur CC + parafoudre + fusibles |
| Fusibles de chaîne | 10 × 38 mm, 1000 V CC, 15 A, sur + et − |
| Section des câbles d'entrée | 2,5 – 10 mm² (AWG 14 – 8) |
| Section des câbles de sortie | 4 – 10 mm² (AWG 12 – 8) |
| Presse-étoupes d'entrée | 6 × M16 |
| Presse-étoupes de sortie / de terre | 2 × PG-11 / 1 × M16 |
| Indice de protection | IP68 |
| Dimensions (l × h × p) | 307 × 216 × 139 mm |
| Entraxe de fixation | 270 × 150 mm, Ø 6 mm |
| Normes | CE |
PV Disconnect 1000-50-5 et PV Protect 1000-125 pour PSk
| Caractéristique | PV Disconnect 1000-50-5 | PV Protect 1000-125 |
|---|
| Code article LORENTZ | 19-001965 | 19-001970 |
| Fonction | sectionneur CC et regroupement de chaînes | parafoudre (protection contre les surtensions) |
| Tension maximale | 1000 V CC |
| Nombre maximal de chaînes | 5 | – |
| Courant max. par chaîne / total | 50 A / 50 A | 125 A / 125 A |
| Section des câbles d'entrée | 2,5 – 10 mm² (AWG 14 – 8) | 10 – 35 mm² (AWG 8 – 2) |
| Section des câbles de sortie | 4 – 16 mm² (AWG 12 – 6) | 10 – 35 mm² (AWG 8 – 2) |
| Câble de terre | – | 16 mm² minimum (AWG 6) |
| Presse-étoupes entrée / sortie / terre | 10 × M16 / 2 × PG-11 / – | 2 × PG16 / 2 × PG16 / 1 × PG16 |
| Verrouillable | oui |
| Température ambiante | -30 à +50 °C |
| Indice de protection / boîtier | IP68, polycarbonate |
| Dimensions (l × h × p) | 307 × 217 × 139 mm | 197 × 215 × 140 mm |
| Entraxe de fixation | 270 × 150 mm, Ø 6 mm | 160 × 150 mm, Ø 6 mm |
| Poids net | 2,1 kg | 1,8 kg |
| Normes | interrupteur IEC 60947-3 | EN 60204, EN 61000, EN 61643 |
Coffrets de raccordement PV Combiner
| Caractéristique | 1000-15-3-F | 1000-15-6-F | 1000-125-4 |
|---|
| Code article LORENTZ | 19-001940 | 19-001945 | 19-000122 |
| Systèmes de pompage | PS2 et PSk | PS2 et PSk | PSk |
| Tension maximale | 1000 V CC |
| Nombre maximal de chaînes | 3 | 6 | 4 |
| Courant max. par chaîne | 15 A | 15 A | 125 A |
| Courant total max. | 45 A | 90 A | 125 A |
| Fusibles | 6 × 15 A, 1000 V CC, 10 × 38 mm | 12 × 15 A, 1000 V CC, 10 × 38 mm | – |
| Section des câbles d'entrée | 2,5 – 10 mm² (AWG 14 – 8) | 2,5 – 10 mm² (AWG 14 – 8) | 10 – 35 mm² (AWG 8 – 2) |
| Section des câbles de sortie | 2,5 – 16 mm² (AWG 14 – 6) | 2,5 – 16 mm² (AWG 14 – 6) | 10 – 35 mm² (AWG 8 – 2) |
| Presse-étoupes entrée / sortie | 6 × M16 / 2 × PG-11 | 12 × M16 / 2 × PG-11 | 8 × PG16 / 2 × PG16 |
| Indice de protection / boîtier | IP68, polycarbonate |
| Dimensions (l × h × p) | 197 × 219 × 138 mm | 307 × 219 × 138 mm | 307 × 215 × 140 mm |
| Poids net | 1,7 kg | 2,8 kg | 2,2 kg |
| Normes | CE |
