Mélanger les sources plutôt que commuter

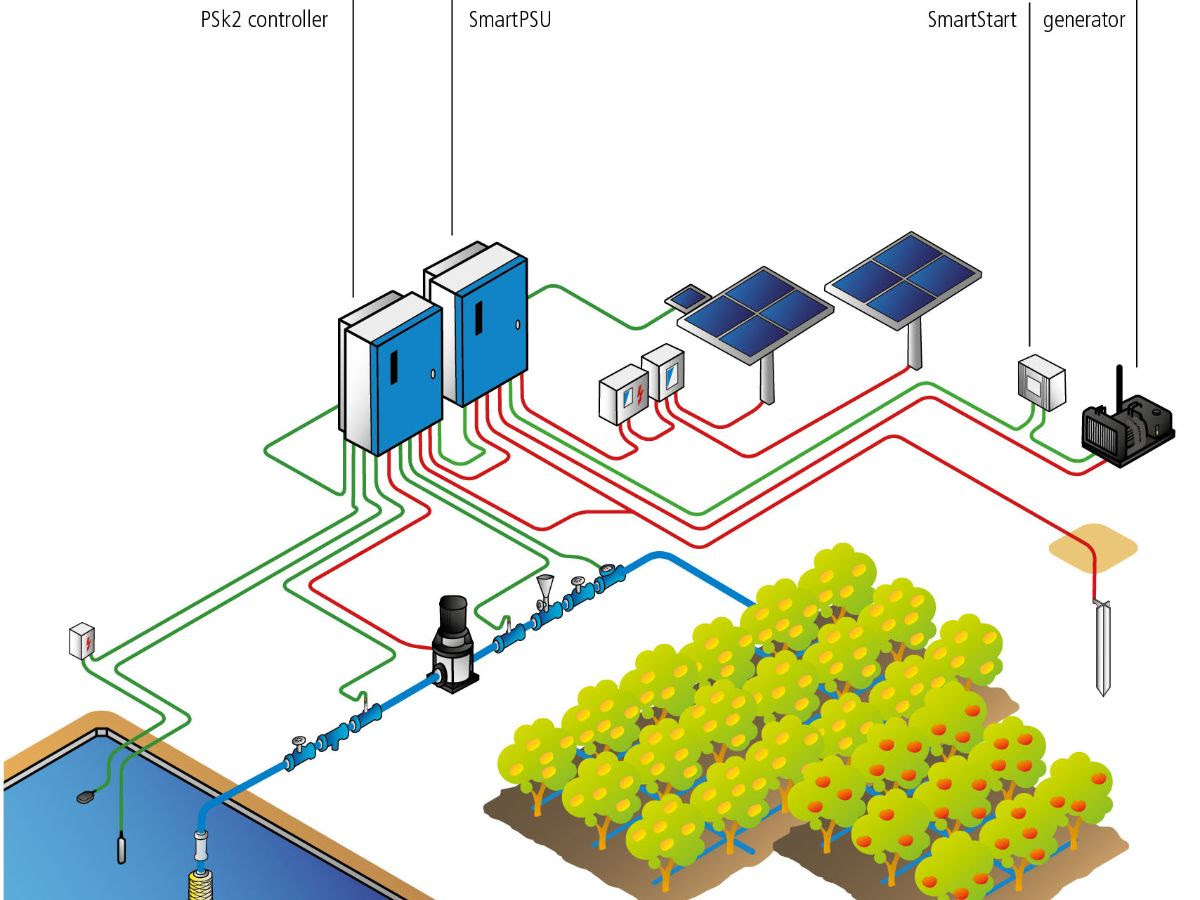

Le champ photovoltaïque et l'alimentation alternative se raccordent tous deux au SmartPSUk2, qui fournit ensuite le courant continu au contrôleur PSk2 ; une liaison de données relie les deux appareils pour la commande et la supervision. Le solaire reste la source principale ; la seconde source n'est appelée que lorsque la demande en eau l'exige, la nuit, par temps couvert ou lors d'un pic saisonnier. Le PSk2 pilote les composants SmartSolution : sur réseau triphasé, un SmartPSUk2 suffit ; sur groupe électrogène, un SmartPSUk2 et un SmartStart. Pour une utilisation programmée, par exemple prolonger la durée de pompage, la fonction minuteur limite l'appoint à une plage horaire ; si la source auxiliaire est coupée, le SmartPSUk2 revient automatiquement au fonctionnement solaire direct. Le SmartPSUk2 et le SmartStart ne fonctionnent qu'avec les contrôleurs PSk2 actuels à boîtier bleu, pas avec l'ancienne génération à boîtier gris.
Dimensionner le groupe électrogène
La SmartSolution fonctionne avec des groupes 380 / 400 / 415 V, 50 ou 60 Hz, dont la puissance continue peut être supérieure, égale ou même inférieure à celle du moteur de la pompe. LORENTZ recommande de prendre la puissance absorbée par le moteur au point de fonctionnement voulu et de la multiplier par 1,5 : pour un moteur qui absorbe 6 kW, un groupe de 9 kW de puissance continue. Un groupe plus petit que le moteur reste utilisable en réglant une limite de vitesse dans PumpScanner : en mode hybride, la pompe tourne alors à puissance réduite, complétée par le solaire. Un délai de démarrage du groupe évite de caler le moteur au démarrage de la pompe. Le SmartPSUk2 absorbe un courant non sinusoïdal (harmoniques) : sur un groupe surdimensionné ou un réseau puissant, il peut appeler jusqu'à 72 A par phase avec un PSk2-40 à pleine puissance, et toute l'installation se dimensionne sur cette valeur. Sur un réseau public soumis à des limites d'harmoniques, des filtres peuvent être nécessaires à l'entrée du SmartPSUk2.
Le SmartStart : démarrage automatique du groupe
Le SmartStart se raccorde au contrôleur PSk2 ou PSk3 et à l'entrée de démarrage à distance du groupe électrogène, qui doit disposer d'une commande à deux fils. Selon la programmation du contrôleur, il ferme un contact sec pour lancer le groupe et l'ouvre pour l'arrêter (pouvoir de coupure 250 V CA / 30 V CC, 2 A). Une batterie 12 V au plomb étanche (type NP7-12, 7 Ah minimum, à commander séparément), rechargée par le contrôleur, alimente la logique du système la nuit ou groupe arrêté : un démarrage du pompage à 2 h du matin devient possible sans soleil. Une sortie auxiliaire, utilisable avec le PSk2 uniquement, commande un autre équipement. Le SmartStart est livré avec deux câbles de 2 m prêts à l'emploi, l'un pour la gamme PSk2, l'autre pour la gamme PSk3, et s'installe dans un rayon d'un mètre autour du contrôleur.
Installation et raccordement
Le SmartPSUk2 se monte comme le contrôleur PSk2, de préférence à sa droite : au moins 5 cm d'écart avec un PSk2-40 ou plus petit, 30 cm avec un PSk2-100 et un SmartPSUk2-100. Le câble de liaison fourni mesure 1 m avec le SmartPSUk2-40 et 3,5 m avec le SmartPSUk2-100, ce qui fixe la distance entre les deux appareils. Tension PV maximale de 850 V CC en circuit ouvert ; entrée AC triphasée sans neutre, la charge étant toujours équilibrée sur les trois phases. Avec un PSk2-100 sur SmartPSUk2-100, la tension d'entrée AC minimale est de 380 V : en dessous, la puissance du moteur peut être limitée, et LORENTZ conseille de réduire la limite de puissance dans PumpScanner ou d'installer un transformateur réglé entre 400 et 460 V en sortie. Câblage, disjoncteurs et protections relèvent d'un personnel qualifié, selon les normes locales et le manuel PSk2.
Sections de câbles et courant d'entrée AC recommandés (manuel PSk2, ambiante jusqu'à 35 °C)
| Système PSk2 | Câble sortie CC | Câble d'entrée CA | Courant d'entrée CA max. (par phase) |
|---|
| PSk2-21 | 6 mm² | 6 mm² | 38 A |
| PSk2-25 | 10 mm² | 10 mm² | 45 A |
| PSk2-40 | 16 mm² | 16 mm² | 70 A |
| PSk2-60 | 50 mm² | 35 mm² | 120 A |
| PSk2-70 | 50 mm² | 35 mm² | 135 A |
| PSk2-100 | 70 mm² | 50 mm² | 170 A |
Notre bureau d'études dimensionne gratuitement le système hybride avec COMPASS : pompe, champ photovoltaïque, SmartPSUk2 et puissance du groupe.

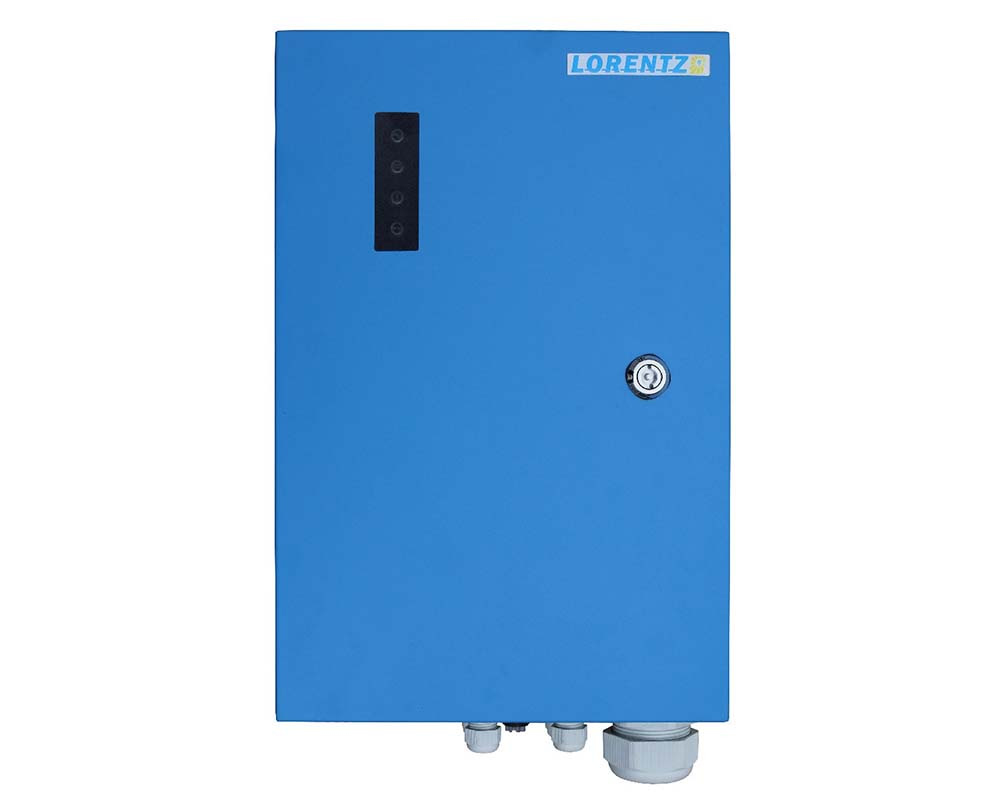

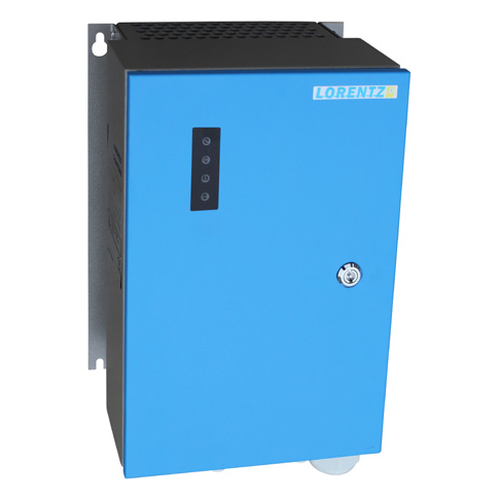

SmartPSUk2-40 et SmartPSUk2-100
| Caractéristique | SmartPSUk2-40 | SmartPSUk2-100 |
|---|
| RÉFÉRENCE |
| Code article LORENTZ | 19-002585 | 19-002570 |
| Contrôleurs PSk2 associés | jusqu'au PSk2-40 | PSk2-60, PSk2-70, PSk2-100 |
| ENTRÉE AC |
| Tension / fréquence | triphasé 380 – 415 V (± 10 %), 50 / 60 Hz | triphasé 380 / 400 / 415 V, 50 / 60 Hz |
| Puissance AC max. | 38 kW (48 kVA) | 95 kW |
| ENTRÉE PV ET SORTIE CC |
| Tension PV max. (circuit ouvert) | 850 V CC |
| Sortie CC | 850 V CC max., 70 A max. | 850 V CC max., 170 A max. |
| Bornes (sortie CC, entrée PV, entrée AC) | à vis, 2,5 – 35 mm² (12 – 2 AWG) | à cage, 50 – 95 mm² (1/0 – 3/0 AWG) |
| GÉNÉRAL |
| Liaison avec le contrôleur PSk2 | câble de 1,00 m fourni | câble de 3,50 m fourni |
| Fonctions | mélange solaire + AC, liaison de données avec le PSk2, protection contre la surchauffe, refroidissement actif |
| Indice de protection | IP54 |
| Boîtier | acier inoxydable, revêtement poudre |
| Température ambiante | -10 à +50 °C |
| Dimensions (l × h × p) | 320 × 500 × 226 mm | 610 × 859 × 402 mm |
| Poids | 18 kg | 65 kg |
| Normes | CE |
SmartStart
| Caractéristique | Valeur |
|---|
| Code article LORENTZ | 19-004285 |
| Contrôleurs compatibles | PSk2 et PSk3 |
| Fonction | démarrage et arrêt automatiques d'un groupe électrogène à entrée de démarrage à distance (NO ou NC) |
| Pouvoir de coupure du contact | 250 V CA / 30 V CC, 2 A |
| Câble de démarrage à distance | section nominale 1,5 mm² |
| Sortie auxiliaire | commande d'un autre équipement (PSk2 uniquement) |
| Batterie (non fournie) | 12 V plomb étanche type NP7-12, 7 Ah min., 151 × 70 × 95 mm max., cosses 4,8 mm |
| Câbles fournis | 2 câbles de 2 m : un pour PSk2, un pour PSk3 |
| Indice de protection | IP54 |
| Montage | mural ou sur panneau, 4 trous Ø 6 mm, 250 mm libres au-dessus et au-dessous |
| Emballage | 245 × 285 × 305 mm, 2,4 kg sans batterie |
