Le VS-70 pour quel projet ?
Avec un champ photovoltaïque indicatif jusqu’à 4 200 W et 70 A de charge, le VS-70 réduit les intensités et les longueurs de câble côté PV. Le calcul de tension à vide au froid reste impératif.
- PV haute tension : Chaînes longues et courants réduits côté générateur.
- Isolation : Architecture VarioString isolée pour les projets exigeants.
- Étude des chaînes : Validation des modules, températures et longueurs de câble.
Fonctionnement et intégration du VS-70

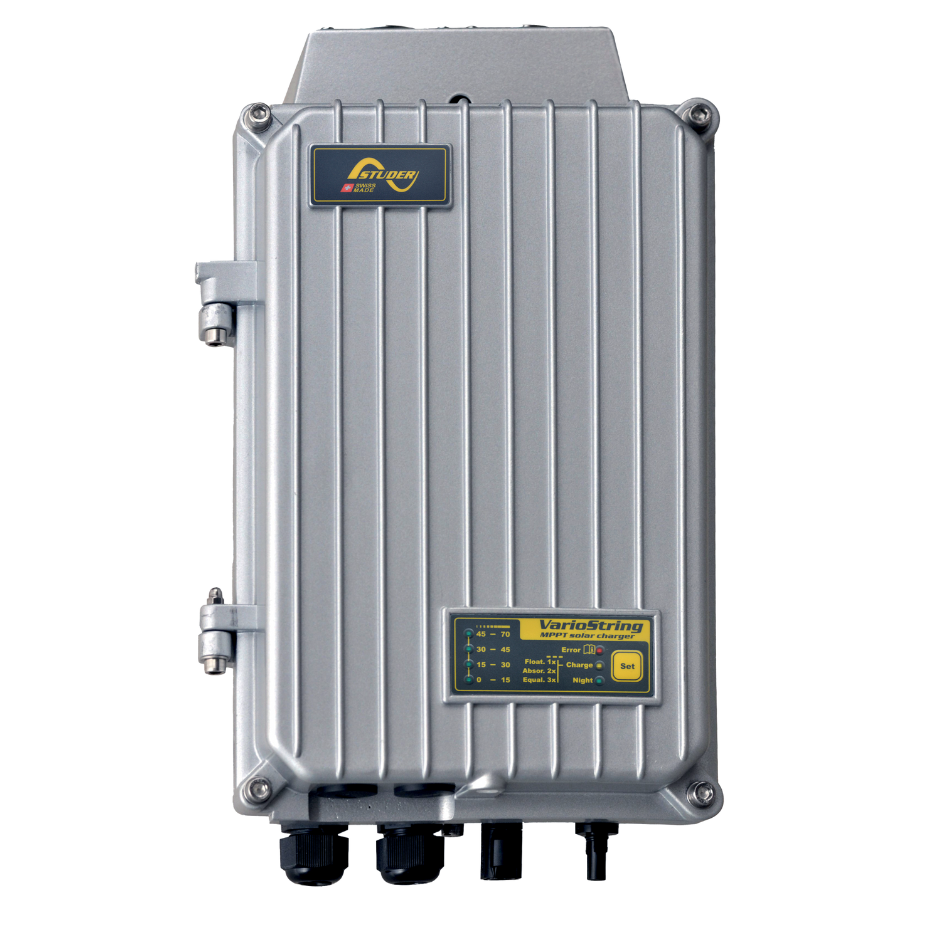

Le VarioString VS-70 accepte une chaîne photovoltaïque haute tension jusqu'à 600 V à vide et la convertit vers un parc 48 V. L'isolation galvanique et la tension élevée côté PV permettent de limiter le courant et les pertes sur les liaisons longues.
La fiche Studer annonce un rendement maximal supérieur à 98 %, une efficacité MPPT supérieure à 99,8 % et une plage MPP conseillée de 250 à 500 V. Le calcul final reste fondé sur la Voc corrigée au froid, le courant de chaîne et les protections DC haute tension.
Source technique : documentation officielle Studer Innotec. Les valeurs applicables sont confirmées sur la référence livrée.
Pour une sélection fiable, indiquez-nous les autres appareils Studer, la batterie ou le champ solaire, les quantités et la destination.
| Modèle | Puissance PV indicative | Batterie | Plage PV | Courant | Référence Studer |
|---|
| VS-70 | 4 200 W | 48 V | 100 à 600 V | 70 A | 108872 |
Caractéristiques principales fournies pour l'identification du produit. La fiche constructeur et la composition exacte sont confirmées avec notre offre.
Données d'installation à valider avant chantier
Valeurs issues de la documentation Studer. Le dimensionnement final reste à adapter à la longueur des câbles, à la batterie, à la température et aux règles de l'installation.
Quelle est la plage de tension photovoltaïque du VS-70 ?
Le VS-70 travaille avec des chaînes PV haute tension de 100 à 600 V. La Voc totale corrigée à la température minimale du site doit rester sous la limite absolue du constructeur.
Quelle puissance et quel courant de charge prévoir ?
Le champ photovoltaïque indicatif atteint 4 200 W sur un parc 48 V et le courant de charge maximal est de 70 A. La batterie et ses protections doivent accepter ce courant.
Quel est l’intérêt de la haute tension côté PV ?
Une tension de chaîne élevée réduit le courant côté générateur, donc les pertes et les sections de câble sur les longues distances. Elle impose en contrepartie des protections, sectionneurs et pratiques d’installation adaptés à la haute tension DC.
