Charge IUoUo précise pour toutes les batteries

Le microprocesseur enchaîne bulk, absorption (durée réglable par interrupteur) et float avec une tension ajustable avec précision : 28,5 / 26,5 V en 24 V, 57 / 53 V en 48 V, adaptée aux batteries ouvertes comme aux étanches AGM et gel qui ne tolèrent aucune surtension. La fonction Intelligent Startup évite un cycle complet sur une batterie déjà chargée. La sonde de température fournie réduit la tension quand la batterie chauffe, la sonde de tension compense les pertes dans les câbles principaux. Capacités de batterie de 150 à 1 000 Ah selon le modèle.

Versions monophasées, triphasées et GL

Les modèles standard fonctionnent en 230 V (185 – 264 V) ou en 120 / 230 V pour le 24/30, et acceptent aussi une alimentation DC de 180 à 400 V. Les Skylla-TG 24/50 et 24/100 triphasés se raccordent en 3 × 400 V (320 – 450 V) pour les groupes et réseaux de bord. Les 24/30, 24/50 et 24/100-G à entrée universelle 90 – 265 V sont homologués Germanischer Lloyd (catégorie C, EMC 1, IEC 60945) pour les navires. Tous disposent de contacts secs de report de défaut (60 V / 1 A), d'une ventilation forcée régulée et se complètent des tableaux Skylla Control (réglage de puissance pour limiter le courant pris au quai), Charger Switch et Battery Alarm.

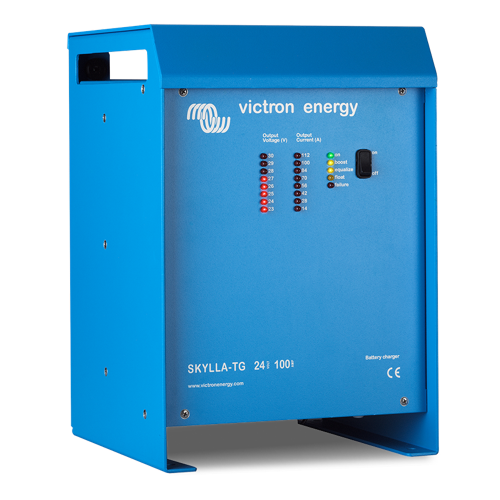

Boîtier et installation

Aluminium bleu IP21, boulons M8, bornes AC 2,5 mm², fonctionnement de -40 à +50 °C, de 5,5 kg (24/30, 48/25) à 23 kg (24/100 triphasé), compact grâce à la technologie haute fréquence. Dans un système de bord, le Skylla-TG se combine avec un BMV-712 ou un BMV-700 pour l'état de charge, un transformateur d’isolement et les onduleurs Phoenix VE.Bus ; pour un parc 48 V de site isolé, comparez avec le chargeur intégré d'un MultiPlus-II.

Caractéristique	24/30	24/50	24/50 triphasé	24/80	24/100	24/100 triphasé	48/25	48/50
Tension d'alimentation	120 / 230 V	230 V	3 × 400 V	230 V	230 V	3 × 400 V	230 V	230 V
Plage de tension AC	95 – 264 V	185 – 264 V	320 – 450 V	185 – 264 V	185 – 264 V	320 – 450 V	185 – 264 V	185 – 264 V
Plage de tension DC	120 – 400 V	180 – 400 V	—	180 – 400 V	180 – 400 V	—	180 – 400 V	180 – 400 V
Fréquence / facteur de puissance	45 – 65 Hz / 1
Tension d'absorption / float	28,5 / 26,5 V	28,5 / 26,5 V	28,5 / 26,5 V	28,5 / 26,5 V	28,5 / 26,5 V	28,5 / 26,5 V	57 / 53 V	57 / 53 V
Courant de charge (40 °C)	30 A	50 A	50 A	80 A	100 A	100 A	25 A	50 A
Courant de charge à 110 V AC	30 A	30 A	—	60 A	60 A	—	15 A	30 A
Sortie batterie de démarrage	4 A, 28,5 V	4 A, 28,5 V	4 A, 28,5 V	4 A, 28,5 V	4 A, 28,5 V	4 A, 28,5 V	—	—
Caractéristique de charge	IUoUo, 3 étapes
Capacité de batterie	150 – 500 Ah	250 – 500 Ah	250 – 500 Ah	400 – 800 Ah	500 – 1 000 Ah	500 – 1 000 Ah	125 – 250 Ah	250 – 500 Ah
Sondes de température et de tension	fournies
Utilisable comme alimentation / alarme à distance	oui / contacts secs 60 V 1 A (NO + NC)
Refroidissement / protections	forcé régulé / court-circuit, inversion de polarité, tension batterie trop élevée, température
Température / humidité	-40 à +50 °C, 95 % max.
Boîtier	aluminium bleu RAL 5012, IP21
Raccordement batterie / secteur	boulons M8 / bornes à vis 2,5 mm²
Poids	5,5 kg	13 kg	10 kg	10 kg	10 kg	23 kg	5,5 kg	10 kg
Dimensions (h × l × p)	365 × 250 × 147 mm	365 × 250 × 257 mm	515 × 260 × 265 mm	365 × 250 × 257 mm	365 × 250 × 257 mm	515 × 260 × 265 mm	365 × 250 × 147 mm	365 × 250 × 257 mm
Normes	EN 60335-1, EN 60335-2-29 ; EN 55014-1/-2, EN 61000-3-2/-3 ; versions GL : IEC 60945, certificat 54 758-08HH

Documents officiels du fabricant. Manuels complets, schémas et mises à jour : sur demande auprès de notre équipe ou sur le site du fabricant.

Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.

Code article	Désignation	Alimentation	Poids net / brut
SDTG2400301	Skylla-TG 24/30(1+1) 120-240V	120 / 230 V	5,4 / 6,55 kg
SDTG2400501	Skylla-TG 24/50(1+1) 230V	230 V	5,4 / 6,55 kg
SDTG2400801	Skylla-TG 24/80(1+1) 230V	230 V	9,0 / 10,4 kg
SDTG2401001	Skylla-TG 24/100(1+1) 230V	230 V	9,0 / 11,25 kg
STG024050300	Skylla-TG 24/50(1+1) 3-Phase 400V	3 × 400 V	13,5 / 14,05 kg
STG024100300	Skylla-TG 24/100(1+1) 3-Phase 400V	3 × 400 V	23,45 / 24,4 kg
SDTG2400303	Skylla-TG 24/30(1+1) GL 120-240V	90 – 265 V, GL	5,4 / 6,55 kg
SDTG2400503	Skylla-TG 24/50(1+1) GL 120-240V	90 – 265 V, GL	5,4 / 6,55 kg
SDTG2401003	Skylla-TG 24/100(1+1) GL 120-240V	90 – 265 V, GL	9,85 / 11,25 kg
SDTG4800251	Skylla-TG 48/25(1) 230V	230 V	5,5 / 6,7 kg
SDTG4800501	Skylla-TG 48/50(1) 230V	230 V	10,0 / 11,6 kg
SDRPSKC	Tableau Skylla Control	—	0,19 / 0,20 kg
