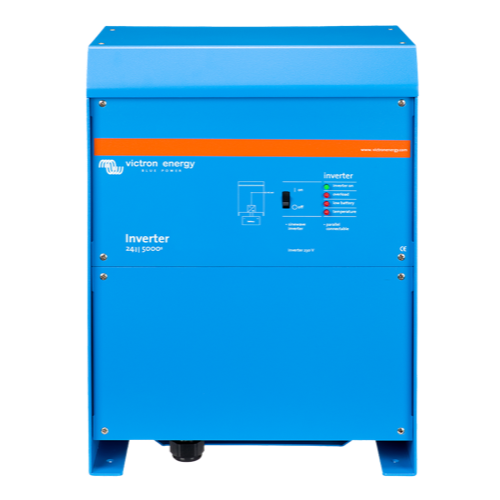

SINES - onduleur Victron Energy Phoenix 24/5000 VE.Bus


Victron Energy
Phoenix et Phoenix Compact 1200 à 5000 VA


  • Catégorie : Onduleur (convertisseur DC-AC) 12 / 24 / 48 V, parallèle et triphasé

Les Phoenix VE.Bus sont les onduleurs de puissance de Victron Energy sans chargeur : Phoenix Compact 1200, 1600 et 2000 VA en 12 et 24 V, Phoenix 3000 VA en 12, 24 et 48 V et Phoenix 5000 VA en 24 et 48 V. Technologie SinusMax (hybride haute fréquence et transformateur), forte puissance instantanée, et surtout le port VE.Bus qui autorise le parallèle jusqu'à six unités et le triphasé.

Six Phoenix 24/5000 fournissent 24 kW / 30 kVA ; trois unités forment un réseau triphasé pour un atelier, une ferme ou un relais isolé. Cette gamme est le choix lorsque la charge est forte et que le réseau est absent : le chargeur est alors assuré par le solaire (SmartSolar MPPT) ou un chargeur séparé. Pour les besoins plus petits, voyez le Phoenix VE.Direct ; pour le Bluetooth intégré, le Phoenix Smart. SINES, distributeur Victron depuis 2010, livre en France, DOM-TOM et à l'export Afrique.

Phoenix Compact C12/1200, C12/1600, C12/2000, C24/1600, C24/2000 – Phoenix 12/3000, 24/3000, 48/3000, 24/5000, 48/5000

Sinus pur 230 V, SinusMax, VE.Bus : parallèle 6 unités et triphasé, relais programmable, dispositif GX
Distribution professionnelle – France / DOM-TOM / Export Afrique

SinusMax : la puissance instantanée d'un transformateur

Le Phoenix combine un étage haute fréquence et un transformateur basse fréquence : 1 000 W (C1200), 1 300 W (C1600), 1 600 W (C2000), 2 400 W (3000) ou 4 000 W (5000) en continu à 25 °C, et une crête de 2 400 à 10 000 W qui lance compresseurs de froid, pompes, moteurs et postes à souder. À 40 °C la puissance continue reste de 900 à 3 700 W, et à 65 °C de 600 à 3 000 W. Rendement maximal de 92 à 95 %, consommation à vide de 8 W (C12/1200) à 35 W (48/5000), réduite en mode AES ou Recherche (2 à 15 W).


VE.Bus : parallèle, triphasé et supervision

Le port VE.Bus relie jusqu'à six Phoenix identiques en parallèle ou trois en triphasé, configurés avec VE.Bus Quick Configure ou System Configurator via l'interface MK3-USB. Le même port connecte l'onduleur à un Cerbo GX ou un Ekrano GX pour la supervision locale et le portail VRM, et à l'interface VE.Bus vers NMEA 2000 pour la marine. Tension et fréquence de sortie, seuils de sous-tension et de surtension, relais programmable (alarme ou démarrage de groupe) se règlent dans VEConfigure ou VictronConnect ; le tableau Inverter Control ou le dongle VE.Bus Smart permettent le pilotage à distance.


Protections, raccordement et boîtier

Sept protections : court-circuit, surcharge, tension batterie trop haute ou trop basse, température, 230 V présents sur la sortie, ondulation d'entrée excessive. Entrée marche / arrêt à distance. Boîtier aluminium bleu IP21 ; raccordement batterie par câbles de 1,5 m fournis (Compact), écrous M8 (3000) ou 2 + 2 écrous M8 (5000) ; sortie AC par fiche G-ST18i (Compact), pince à ressort (3000) ou bornes à vis (5000). Poids de 10 kg (C1200 / C1600), 12 kg (C2000), 18 kg (3000) et 30 kg (5000). Fonctionnement de -40 à +65 °C avec ventilateur. Normes EN 60335-1, EN 55014-1/-2, directive véhicules 2004/104/EC sur les Compact.


Et si un transfert automatique est nécessaire

Victron recommande dans ce cas un MultiPlus ou un MultiPlus-II dont le chargeur peut être désactivé : le commutateur intégré bascule en moins de 20 ms. Pour surveiller la batterie, le BMV-700 ou le SmartShunt ; pour protéger un parc Lithium NG, le BMS VE.Bus commande directement l'onduleur par son entrée à distance. Nos systèmes isolés complets avec Phoenix sont décrits sur la page site isolé autonome.

CaractéristiqueCompact 1200Compact 1600Compact 2000Phoenix 3000Phoenix 5000
ONDULEUR
ModèlesC12/1200C12/1600, C24/1600C12/2000, C24/200012/3000, 24/3000, 48/300024/5000, 48/5000
Parallèle et triphaséoui, jusqu'à 6 unités (VE.Bus)
Plage de tension d'entrée9,5 – 17 / 19 – 33 / 38 – 66 V
Sortie230 V AC ± 2 %, 50 Hz ± 0,1 % (60 Hz et 240 V possibles)
Puissance continue à 25 °C1 200 VA / 1 000 W1 600 VA / 1 300 W2 000 VA / 1 600 W3 000 VA / 2 400 W5 000 VA / 4 000 W
Puissance continue à 40 °C900 W1 200 W1 450 W2 200 W3 700 W
Puissance continue à 65 °C600 W800 W1 000 W1 700 W3 000 W
Puissance de crête2 400 W3 000 W4 000 W6 000 W10 000 W
Rendement max. (12 / 24 / 48 V)92 / 94 %92 / 94 %92 / 92 %93 / 94 / 95 %94 / 95 %
Consommation à vide8 / 10 W8 / 10 W9 / 11 W20 / 20 / 25 W30 / 35 W
Consommation à vide en mode AES5 / 8 W5 / 8 W7 / 9 W15 / 15 / 20 W25 / 30 W
Consommation à vide en mode Recherche2 / 3 W2 / 3 W3 / 4 W8 / 10 / 12 W10 / 15 W
GÉNÉRAL
Relais programmableoui : alarme générale, sous-tension DC ou démarrage de groupe (230 V / 4 A)
Protectionscourt-circuit, surcharge, tension batterie haute / basse, température, 230 V sur la sortie, ondulation d'entrée
Port VE.Busparallèle, triphasé, supervision GX / VRM, NMEA 2000 via interface
Marche / arrêt à distanceoui
Température / humidité-40 à +65 °C (ventilateur), 95 % max.
BOÎTIER
Matériau et couleuraluminium bleu RAL 5012, IP21
Raccordement batteriecâbles 1,5 m incluscâbles 1,5 m incluscâbles 1,5 m inclusécrous M82 + 2 écrous M8
Connexion 230 V ACfiche G-ST18ifiche G-ST18ifiche G-ST18ipince à ressortbornes à vis
Poids10 kg10 kg12 kg18 kg30 kg
Dimensions (h × l × p)375 × 214 × 110 mm375 × 214 × 110 mm520 × 255 × 125 mm364 × 295 × 221 mm444 × 328 × 240 mm
NormesEN 60335-1 ; EN 55014-1 / EN 55014-2 ; 2004/104/EC (Compact)

Documents officiels du fabricant. Manuels complets, schémas et mises à jour : sur demande auprès de notre équipe ou sur le site du fabricant.

Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.

Références & codes articles

Code articleDésignationTensionPoids net / brut
CIN122120000Phoenix Inverter Compact 12/1200 230V VE.Bus12 V10,96 kg
CIN122160000Phoenix Inverter Compact 12/1600 230V VE.Bus12 V10,0 kg
CIN242160000Phoenix Inverter Compact 24/1600 230V VE.Bus24 V10,0 kg
CIN122200000Phoenix Inverter Compact 12/2000 230V VE.Bus12 V13,0 kg
CIN242200000Phoenix Inverter Compact 24/2000 230V VE.Bus24 V13,0 kg
PIN123020000Phoenix Inverter 12/3000 230V VE.Bus12 V18,8 / 20,1 kg
PIN243020000Phoenix Inverter 24/3000 230V VE.Bus24 V18,5 / 19,8 kg
PIN483020000Phoenix Inverter 48/3000 230V VE.Bus48 V18,3 / 19,6 kg
PIN245020000Phoenix Inverter 24/5000 230V VE.Bus24 V28,0 / 31,0 kg
PIN485020000Phoenix Inverter 48/5000 230V VE.Bus48 V28,0 / 31,0 kg
ASS030140000Interface MK3-USB (VE.Bus vers USB)—0,08 kg
ASS030537010Dongle VE.Bus Smart (Bluetooth)—0,08 / 0,09 kg

Code douanier 85044087, origine Inde. Versions 120 V (PIN123020100, PIN243020100) sur demande pour l'export. Le Compact 24/1200 n'est plus au catalogue : choisir le Compact 24/1600 ou le Phoenix Smart 24/1600.
