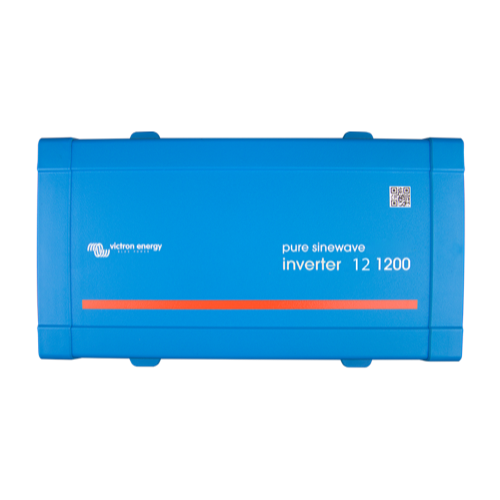

Six puissances, trois tensions, deux prises
Puissance continue de 200 / 300 / 400 / 650 / 1 000 / 1 450 W à 25 °C (175 / 260 / 350 / 560 / 850 / 1 200 W à 40 °C) et crête de 400 à 2 200 W pour les démarrages de moteurs, pompes ou alimentations à découpage. Le 1600 VA n'existe qu'en 12 V ; les 250 à 1200 VA sont déclinés en 12, 24 et 48 V. La prise de sortie est au choix Schuko (CEE 7/4) ou IEC-320 avec sa fiche mâle fournie, pour le raccordement direct d'un appareil ou d'un bloc multiprise ; des versions UK et AU/NZ existent pour l'export. Rendement maximal de 87 à 92 %, consommation à vide de 4,2 W (12/250) à 12 W (12/1600).
Mode ECO, coupure dynamique et configuration
En mode ECO, l'onduleur se met en veille quand la charge tombe sous un seuil réglable (consommation réduite d'environ 85 %, dès 0,8 W) et teste la présence d'un consommateur toutes les 2,5 s par défaut. La coupure sur batterie basse est dynamique : le seuil s'abaisse quand la charge augmente, pour ne pas s'arrêter sur une chute de tension passagère due au câble. Tension de sortie (210 – 245 V), fréquence 50 / 60 Hz, seuils d'alarme, de coupure et de redémarrage, détection de batterie chargée : tout se règle par VictronConnect via le port VE.Direct, avec le dongle VE.Direct Bluetooth Smart (ASS030536011) ou l'interface VE.Direct-USB. Interrupteur ON / OFF / ECO en face avant, LED de diagnostic, entrée marche / arrêt à distance à deux pôles. Les versions récentes (HW15) sont suivies dans VictronConnect : état, tension batterie, tension et charge de sortie, alarmes.
Protections et installation
Topologie en pont complet avec transformateur toroïdal, résistante aux courts-circuits et protégée contre la surcharge, la surchauffe, la tension batterie trop haute ou trop basse et l'ondulation DC excessive, avec redémarrage automatique (trois tentatives après surcharge). Châssis acier et capot plastique bleu RAL 5012, IP21, bornes à vis de 10 à 50 mm² selon le modèle, fonctionnement de -40 à +65 °C avec réduction de 1,25 % par degré au-dessus de 25 °C. Normes EN-IEC 60335-1 et 62109-1, CEM EN 55014, ECE R10-4 pour les véhicules. Pour un basculement automatique réseau / onduleur, ajoutez le commutateur Filax 2 ; pour une alarme de tension, un BMV-712 ou un SmartShunt surveille la batterie.
Quelle gamme Phoenix choisir
Phoenix VE.Direct jusqu'à 1600 VA : le plus compact, prise intégrée, configuration par dongle. Phoenix Smart 1600 à 5000 VA : Bluetooth intégré, relais programmable, bornes AC pour un tableau. Phoenix VE.Bus 1200 à 5000 VA : parallèle jusqu'à six unités et triphasé, supervision par dispositif GX. Si un chargeur et un transfert sont nécessaires, passez au MultiPlus 500 à 2000 VA.
Documents officiels du fabricant. Manuels complets, schémas et mises à jour : sur demande auprès de notre équipe ou sur le site du fabricant.
Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.
