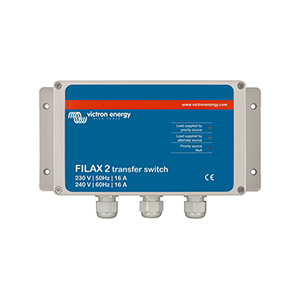

SINES - commutateur de transfert Victron Energy Filax 2



  • Catégorie : Commutateur de transfert automatique 16 A

Le Filax 2 est le commutateur de transfert ultra-rapide de Victron Energy : il alimente des charges sensibles (informatique, automates, électronique de loisirs, équipements de contrôle) depuis une source prioritaire, réseau, groupe électrogène ou prise de quai, et bascule en moins de 16 ms sur une source alternative, en général un convertisseur, dès que la tension ou la fréquence de la source prioritaire sort des seuils. Les charges continuent de fonctionner sans interruption perceptible.

Capacité de 16 A par source, versions 230 V / 50 Hz – 240 V / 60 Hz et 110 V / 50 Hz – 120 V / 60 Hz, boîtier IP65. Il complète un convertisseur Phoenix ou un Phoenix Smart quand on ne veut pas de convertisseur-chargeur ; pour des charges plus puissantes ou de l'électroménager, préférez un MultiPlus avec son commutateur de transfert intégré. Distributeur Victron depuis 2010, SINES livre le Filax 2 en France, DOM-TOM et à l'export Afrique.

Filax 2 230 V / 50 Hz – 240 V / 60 Hz et Filax 2 110 V / 50 Hz – 120 V / 60 Hz

16 A, transfert à transition ouverte en 16 ms maximum, retour sur la source prioritaire après 30 s de stabilité
Distribution professionnelle – France / DOM-TOM / Export Afrique

Comment il commute

Le Filax 2 est un commutateur à transition ouverte (break before make) : le temps maximal de transfert est de 16 ms, dans un sens comme dans l'autre. La charge est normalement alimentée par la source prioritaire ; elle passe sur la source alternative si la tension prioritaire chute sous 180 V (version 230 V) ou si la fréquence sort de la fenêtre 45 – 60 Hz à 50 Hz (46 – 68 Hz à 60 Hz). Le retour vers la source prioritaire commence quand celle-ci est revenue dans les limites de commutation inversée (188 V, 47 – 56 Hz) pendant 30 secondes. Trois voyants indiquent la source en service (jaune) et la défaillance de la source prioritaire (rouge).


Ce qu'il alimente, ce qu'il n'alimente pas

Le Filax est conçu pour les charges sensibles et critiques de puissance modérée : ordinateurs et serveurs, équipements de contrôle industriel, télécoms, instrumentation, audio-vidéo. Il n'est pas prévu pour les gros appareils électroménagers ni les moteurs électriques (lave-linge, pompes, compresseurs) : le convertisseur en source alternative doit être dimensionné pour la charge et pour son courant d'appel. Un cavalier interne (« LINK = HIGH POWER ») est à retirer si la charge raccordée est inférieure à 850 W, pour garantir une détection correcte ; un second cavalier règle la fréquence 50 ou 60 Hz, car les seuils de tension en dépendent.


Installation

Boîtier ABS gris IP65 de 120 × 255 × 75 mm et 0,8 kg, à installer dans un endroit ventilé ; bornes phase, neutre et terre pour l'entrée prioritaire, l'entrée alternative et la sortie, selon le schéma de câblage de la fiche. Les deux entrées doivent être protégées contre les courants supérieurs à 16 A (disjoncteur en amont). Le Filax n'a ni réglage ni logiciel : une fois les cavaliers positionnés et le capot refermé avec ses quatre vis, il est en service. Pour une installation complète avec batterie et chargeur, associez-le à un chargeur Blue Smart IP22 ou un Smart IP43.

Caractéristique230 V / 50 Hz240 V / 60 Hz110 V / 50 Hz120 V / 60 Hz
Courant maximal16 A
Source prioritaire : seuil de commutation tension basse180 V180 V88 V90 V
Source prioritaire : seuil de retour tension basse188 V188 V92 V94 V
Seuil de commutation / retour fréquence basse45 Hz / 47 Hz46 Hz / 52 Hz45 Hz / 47 Hz46 Hz / 52 Hz
Seuil de commutation / retour fréquence élevée60 Hz / 56 Hz68 Hz / 63 Hz62 Hz / 58 Hz68 Hz / 63 Hz
Tension d'entrée continue maximale (prioritaire et alternative)260 V260 V130 V130 V
Temps maximal de transfert (aller et retour)16 ms
Retard de commutation inversée30 s
Sélection 50 / 60 Hzpar cavalier (50 Hz sans cavalier, 60 Hz avec)
Cavalier « high power »à retirer si la charge est inférieure à 850 W
Voyantscharge sur source prioritaire (jaune), sur source alternative (jaune), défaillance source prioritaire (rouge)
Température de fonctionnement / humidité-20 à +50 °C / 95 % sans condensation
BoîtierABS RAL 7035, IP65, 120 × 255 × 75 mm, 0,8 kg
NormesEN 60335-1, EN 60335-2-29 ; EN 55014-1/-2, EN 61000-3-3, EN 61000-6-1/-2/-3

Documents officiels du fabricant. Manuels complets, schémas et mises à jour : sur demande auprès de notre équipe ou sur le site du fabricant.

Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.

Références & codes articles


Code articleDésignationTension
SDFI0000000Filax 2 Transfer Switch CE 230V/50Hz-240V/60Hz230 / 240 V
SDFI0000110Filax 2 Transfer Switch CE 110V/50Hz-120V/60Hz110 / 120 V

Code douanier 85352100, origine Malaisie.
