Surpression d'adduction Grundfos
Distributeur officiel Grundfos, SINES France fournit les groupes de surpression à vitesse variable Hydro Multi-E et Hydro MPC : deux à six pompes multicellulaires CR, CRE ou CME sur châssis inox, régulation en pression constante, cascade automatique et télégestion, livrés montés et testés. C'est la suite logique du forage solaire SP et de l'onduleur RSI : le forage remplit le réservoir ou le château d'eau, le groupe distribue l'eau sous pression au village, à l'hôtel ou à l'hôpital.
Un groupe de surpression maintient une pression constante sur le réseau quel que soit le nombre de robinets ouverts : les pompes à variateur accélèrent ou ralentissent, s'enclenchent en cascade aux heures de pointe et s'arrêtent la nuit sur le réservoir à membrane. Résultat : pas de coups de bélier, une consommation électrique réduite à débit partiel et une alimentation maintenue en cas de panne d'une pompe grâce à la redondance.
Hydro Multi-E pour les adductions villageoises, résidences, hôtels, écoles et hôpitaux de taille moyenne (jusqu'à 11 kW par pompe) ; Hydro MPC avec armoire CU 352 pour les villes, quartiers, grands établissements et sites industriels (jusqu'à 725 m³/h). Les groupes à vitesse fixe Hydro Multi-B et Multi-S et le surpresseur monopompe Hydro Solo-E sont disponibles sur demande. Projets de collectivités et d'ONG en Afrique francophone : nous préparons la sélection, les fiches techniques et la logistique export.
CRE 1 à 20, 0,37 à 11 kW par pompe, pression constante, cascade automatique, collecteurs inox, prêt à raccorder. Le groupe de surpression des villages, hôtels et hôpitaux.
Pompes horizontales CME 3 à 25, châssis bas pour locaux de faible hauteur et skids, mêmes fonctions de régulation que la version CRE.

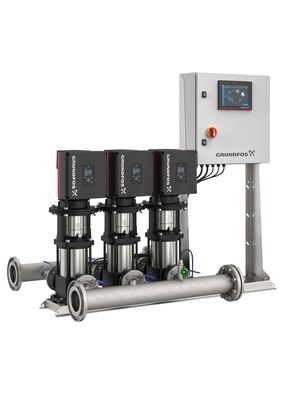

MPC-E et MPC-F, CR / CRE 10 à 64, jusqu'à 725 m³/h et 145 m, écran tactile, pompes de secours, télégestion. Pour les réseaux de villes, quartiers et grands établissements.
Quel groupe de surpression Grundfos choisir ?
| Gamme | Pompes | Puissance par pompe | Débit nominal | HMT max. | Commande | Pour qui |
|---|---|---|---|---|---|---|
| Hydro Multi-E CRE | 2 à 4 CRE 1 à 20 | 0,37 à 11 kW | 4 à 76 m³/h | 133 m | électronique MGE, GO Remote, CIM | villages, hôtels, écoles, hôpitaux moyens |
| Hydro Multi-E CME | 2 ou 3 CME 3 à 25 | 1,1 à 7,5 kW | 6 à 66 m³/h | 83 m | électronique MGE, GO Remote, CIM | locaux bas, skids, résidences |
| Hydro MPC-E / MPC-F | 2 à 6 CR / CRE 10 à 90 | 0,37 à 30 kW | 22 à 725 m³/h | 145 m | armoire CU 352, IO 351, télégestion | villes, quartiers, hôpitaux, industrie |
| Hydro Multi-B / Multi-S | 2 à 4 CM / CR | 0,37 à 30 kW | sur demande | sur demande | pressostats, vitesse fixe | petits budgets, consommation régulière |
| Hydro Solo-E | 1 CRE | 0,37 à 11 kW | sur demande | sur demande | électronique MGE | surpression monopompe |
Débits nominaux du catalogue Grundfos France ; la gamme complète va plus loin sur demande. Pour un réseau d'adduction, comptez le débit de pointe horaire et prévoyez une pompe de réserve : un Hydro Multi-E à trois pompes couvre la pointe avec deux pompes et garde la troisième en secours.
Bien choisir son groupe de surpression
Du forage au réseau
Dans une adduction villageoise ou un site isolé, le forage équipé d'une pompe SP et d'un onduleur solaire RSI remplit un réservoir au sol ou un château d'eau pendant les heures d'ensoleillement. Le groupe de surpression, installé sous le réservoir, met ensuite le réseau sous pression constante : il remplace le château d'eau quand la topographie ne permet pas de le construire assez haut, ou le complète pour alimenter un quartier surélevé, un hôpital ou un hôtel qui exige 3 bar à l'étage. Les pompes doseuses SMART Digital assurent la chloration de l'eau distribuée.
Débit, pression, redondance
Le débit de pointe se calcule sur la population desservie ou le nombre de chambres et de points d'eau ; la pression de consigne additionne la hauteur géométrique, les pertes de charge et la pression résiduelle souhaitée. Le nombre de pompes découle de l'exigence de continuité : deux pompes pour un service courant, trois ou plus avec une pompe de réserve quand l'eau ne doit jamais manquer. Les groupes à vitesse variable limitent la puissance appelée et les coups de bélier, ce qui compte sur un réseau ancien ou alimenté par groupe électrogène.
Alimentation électrique et solaire
Les groupes se raccordent en 3 × 380-415 V ; les moteurs MGE à variateur intégré démarrent progressivement et ne demandent pas de protection moteur externe. Sur un site sans réseau fiable, un système solaire avec stockage et onduleurs triphasés (Victron, Studer, SMA Sunny Island X) ou un groupe électrogène alimente le surpresseur ; nous vérifions la puissance de démarrage et la puissance absorbée au point de fonctionnement avant de figer le dimensionnement.
Questions fréquentes
Comment dimensionner un groupe de surpression ?
Trois données suffisent pour une première sélection : le débit de pointe du réseau (en m³/h, à partir du nombre d'usagers, de chambres ou de points d'eau et du coefficient de simultanéité), la pression à garantir au point le plus défavorable (en général 2 à 3 bar au robinet le plus haut ou le plus éloigné) et la hauteur géométrique entre le niveau d'eau du réservoir et ce point, plus les pertes de charge des conduites. La somme donne la hauteur manométrique totale (HMT) ; le groupe est choisi pour fournir le débit de pointe à cette HMT, avec une pompe en réserve si le service ne doit jamais s'interrompre. Envoyez-nous ces données, nous sélectionnons le modèle sur le logiciel Grundfos.
Hydro Multi-E ou Hydro MPC ?
L'Hydro Multi-E couvre les besoins jusqu'à 76 m³/h nominaux et 11 kW par pompe avec une électronique embarquée dans les moteurs, sans armoire : c'est le choix des villages, hôtels, écoles et résidences. L'Hydro MPC ajoute l'armoire CU 352 à écran tactile, jusqu'à six pompes, les pompes de secours, les options de supervision et des débits jusqu'à 725 m³/h : c'est le groupe des villes, quartiers, hôpitaux et sites industriels, ou des projets qui exigent une armoire de commande complète.
Peut-on alimenter un groupe de surpression en solaire ?
Oui, à condition de disposer d'un stockage et d'onduleurs triphasés dimensionnés pour la puissance totale des pompes et leur démarrage : les moteurs MGE à variateur intégré démarrent en douceur et acceptent le 3 × 380-415 V d'un système Victron, Studer ou SMA Sunny Island X. Dans la plupart des projets, le forage solaire SP + RSI remplit le réservoir le jour et le groupe de surpression distribue à toute heure, alimenté par le réseau, un groupe électrogène ou le système solaire avec batteries. Nous dimensionnons l'ensemble.
Quelle différence entre vitesse variable et vitesse fixe ?
Un groupe à vitesse variable (Hydro Multi-E, Hydro MPC-E et -F) maintient la pression constante en adaptant la vitesse des pompes à la demande : moins de coups de bélier, moins d'énergie consommée à débit partiel, moins de démarrages. Un groupe à vitesse fixe (Hydro Multi-B, Multi-S, MPC-S) fonctionne en tout ou rien sur pressostats avec un réservoir à membrane plus gros ; il reste pertinent pour les petits budgets ou les réseaux à consommation très régulière. Nous le proposons sur demande.
Quels sont les délais et l'export ?
Les groupes de surpression sont assemblés par Grundfos à la commande selon la configuration retenue (pompes, tension, matériaux, options). Nous vous indiquons le délai à la cotation et organisons le transport maritime ou aérien, le dédouanement et l'accompagnement à la mise en service pour les projets en Afrique francophone et dans les DOM-TOM.
