Raccordé au réseau : autoconsommation, écrêtage, multi-usage

Dans une installation sur réseau sans secours, le Sunny Island X stocke l'excédent des onduleurs photovoltaïques SMA (Sunny Tripower X, STP 125) et le restitue aux consommateurs : optimisation de l'autoconsommation, écrêtage des pics de puissance souscrite, usages multiples combinés. Le System Manager intégré pilote jusqu'à 11 appareils (onduleurs PV, Sunny Island X, compteurs, bornes SMA EV Charger Business en surveillance) avec un compteur d'énergie 200 ou 600 A ou un Janitza UMG604 au point de livraison ; le SMA Data Manager M étend le système à 50 appareils. Mise en service centralisée, paramétrage à distance et surveillance sur le Sunny Portal powered by ennexOS, conception sur Sunny Design.

Site isolé et secours : la Connection Box

Hors réseau ou en secours, les Sunny Island X se raccordent à la Sunny Island X Connection Box, tableau AC fourni par un partenaire en deux tailles (10 ou 16 onduleurs) avec SMA Hybrid Controller et Data Manager M préinstallés : démarrage autonome (black start), mode diesel-off avec régulation de fréquence et de tension, régulation de puissance active et réactive du PV et de la batterie, équilibrage de l'état de charge, gestion d'un ou plusieurs groupes électrogènes (marche-arrêt), synchronisation sur le réseau public ou le générateur par module de synchronisation et commutateur de transfert. Un micro-réseau de 300 kW et plus pour un village, une mine, un hôtel ou une usine se construit ainsi par briques de 30 ou 50 kW.

Batterie, protections et environnement

Le convertisseur DC/DC intégré accepte les batteries lithium-ion haute tension de 200 à 980 V des fabricants autorisés par SMA, en Modbus TCP ou bus CAN, jusqu'à 150 A et 30,6 ou 51 kW côté DC. Surveillance du réseau, protection contre la surchauffe et la décharge profonde, résistance aux courts-circuits AC, surveillance du courant différentiel résiduel, capacité de charge déséquilibrée de 100 %, raccordement 5 fils en schéma Yn ; la tension de sortie se règle sur 208, 400, 415 ou 480 V. Rendement maximal de 98 %, 25 W en veille, refroidissement actif, 69 dB(A), de -25 à +60 °C avec derating à partir de 45 °C, IP65 et NEMA 4X, classes climatiques 4K4 / 4Z4 / 4S2 / 4M3 / 4C2 / 4B2. Dimensions 772 × 837 × 444 mm, 104 kg. Fonctionnement garanti avec la mise à jour automatique, l'accès par SMA ID et le cloud certifié ISO 27001.

Caractéristique	Sunny Island X 30 (SI30-20)	Sunny Island X 50 (SI50-20)
Raccordement de la batterie (DC)
Puissance DC max.	30 600 W	51 000 W
Plage de tension DC (à 400 V AC)	200 – 980 V
Courant d'entrée max. utile	150 A
Type de batterie	Li-ion (Modbus TCP ou bus CAN), batteries autorisées SMA
Raccordement au réseau (AC)
Puissance assignée / apparente max. / réactive max.	30 000 W / 30 000 VA / 30 000 var	50 000 W / 50 000 VA / 50 000 var
Courant de sortie nominal	45,6 A par phase	75,5 A par phase
Tension nominale AC / plage	400 V (réglable 208, 415, 480 V) / 187 – 528 V
Fréquence de réseau assignée / plage	50 / 60 Hz / 44 – 66 Hz
Facteur de puissance / de déphasage réglable	1 / 0 capacitif à 0 inductif
Charge déséquilibrée / lignes / schéma de liaison à la terre	100 % / 5 (L1, L2, L3, N, PE) / Yn
Rendement max. / européen	98,0 % / 97,6 %	98,0 % / 97,2 %
Protections
Surveillance du réseau / surtempérature / décharge excessive	oui / oui / oui
Résistance aux courts-circuits AC / séparation galvanique	oui / non
Surveillance du courant différentiel résiduel	oui
Classe de protection / catégorie de surtension	I / AC : II
Données générales
Dimensions (L / H / P) / poids	772 / 837,3 / 443,8 mm / 104 kg
Température de fonctionnement	-25 à +60 °C, derating à partir de 45 °C
Émissions sonores / veille	69 dB(A) / 25 W
Topologie / refroidissement	triphasé / actif
Indice de protection / classe climatique	IP65, NEMA 4X / 4K4, 4Z4, 4S2, 4M3, 4C2, 4B2
Humidité relative max.	95 % sans condensation
Équipement et fonctions
Interfaces	Modbus TCP, Speedwire, Wi-Fi (mise en service), interface Web ; LED état / erreur / communication ; écran LCD en option
Gestion de l'énergie sur réseau (System Manager intégré)	optimisation de l'autoconsommation, écrêtage des pics, multi-usage ; 11 appareils (50 avec Data Manager M)
Fonctions Hybrid Controller (Connection Box)	démarrage autonome, mode diesel-off, régulation P / Q, équilibrage SOC, gestion de groupe électrogène, synchronisation réseau ou générateur
Surveillance	Sunny Portal powered by ennexOS, Sunny Design
Accessoires	Sunny Island X Connection Box (10 ou 16 SI-X) ; compteurs COM-EMETER-A-20 (600 A) / B-20 (200 A) ; Janitza UMG604
Garantie	5 ans + 5 ans après enregistrement (my.sma-service.com)

Documents officiels du fabricant. Manuels complets, schémas et mises à jour : sur demande auprès de notre équipe ou sur le site du fabricant.

Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.

Désignation du type	Puissance AC	Puissance DC max.	Courant AC nominal
SI30-20	30 kW	30,6 kW	3 × 45,6 A
SI50-20	50 kW	51 kW	3 × 75,5 A

SMA
Sunny Island X

Références & codes articles

Besoin d’un conseil ? D’un devis ?

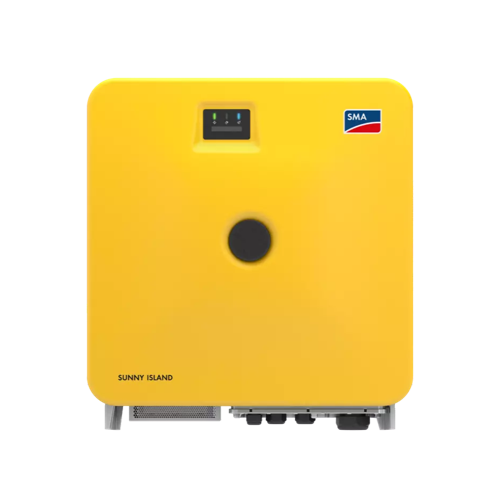

Sunny Island X 30 (SI30-20, 30 kW) et Sunny Island X 50 (SI50-20, 50 kW) Triphasé 400 V, batterie Li-ion 200 – 980 V / 150 A, convertisseur DC/DC intégré, Modbus TCP, Speedwire, Wi-Fi, IP65, garantie 5 + 5 ans
