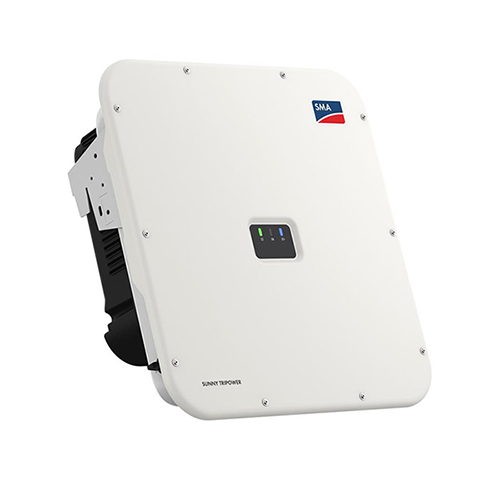

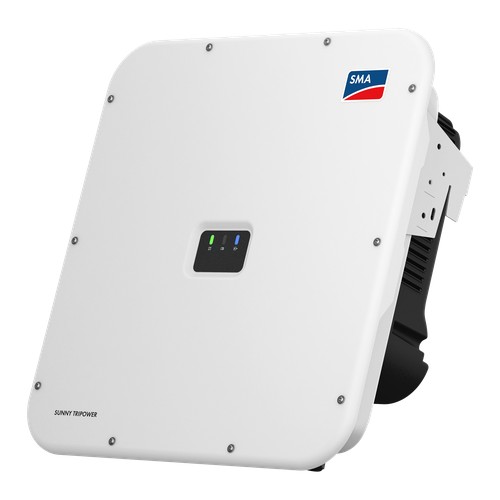

SINES - onduleur SMA Sunny Tripower X 25 (STP 25-50)


SMA
Sunny Tripower X 12 / 15 / 20 / 25


  • Catégorie : Onduleur photovoltaïque triphasé

Le Sunny Tripower X est l'onduleur string triphasé de SMA pour les toitures tertiaires, agricoles, industrielles et les petites centrales : quatre classes de puissance de 12 à 25 kW (STP 12-50, 15-50, 20-50, 25-50), trois MPPT indépendants à deux chaînes, entrée 1 000 V et rendement maximal de 98,2 %.

Il succède aux Sunny Tripower 15000TL, 20000TL et 25000TL et intègre le SMA System Manager : jusqu'à cinq onduleurs (135 kVA) et un compteur gérés sans Data Manager, gestion de l'injection, Sunny Portal powered by ennexOS. Distributeur SMA depuis 2010, SINES fournit les installateurs en France, dans les DOM-TOM et à l'export.

Sunny Tripower X 12 / 15 / 20 / 25 (STP 12-50 à STP 25-50)

Triphasé 12 à 25 kW, 3 MPPT, 1 000 V, 98,2 %, IP65
Distribution professionnelle – France / DOM-TOM / Export Afrique

Trois MPPT, six chaînes, jusqu'à 37,5 kWc

Chaque Sunny Tripower X dispose de trois trackers indépendants recevant chacun deux chaînes, avec 24 A de courant utile et 37,5 A de court-circuit par MPPT. Plage MPP de 150 à 1 000 V, tension de démarrage 188 V. Le STP 25-50 accepte jusqu'à 37,5 kWc de générateur (ratio 1,5), le STP 12-50 jusqu'à 18 kWc : trois orientations de toiture ou trois toitures distinctes se raccordent sur un seul appareil.


System Manager intégré et fonctions réseau

Le SMA System Manager embarqué pilote jusqu'à cinq onduleurs de la gamme et un compteur SMA Energy Meter : limitation d'injection, régulation de puissance réactive (Q on Demand 24/7), Integrated Plant Control, supervision sur Sunny Portal powered by ennexOS sans boîtier supplémentaire. Deux ports Ethernet, Wi-Fi, SMA Modbus et SunSpec Modbus, six entrées numériques et un relais multifonction équipent chaque onduleur ; le module RS485 MD.485-41 et le Sensor Module MD.SEN-40 (irradiation, température, vent) sont en option.


Sécurité et fiabilité

Sectionneur DC intégré, détection d'arc électrique SMA ArcFix (AFCI), diagnostic de courbe I-V, surveillance du défaut de terre et du réseau, unité RCMU, parafoudre DC type 2 ou 1+2 en option (DC_SPD_KIT6-10 / DC_SPD_KIT7_T1T2). Boîtier IP65 pour l'extérieur, refroidissement OptiCool, -25 à +60 °C, 59 dB(A) au maximum, 35 kg et 728 × 762 × 266 mm, connecteurs SUNCLIX côté DC et bornes à ressort côté AC. Garantie 5 ans, extensible à 10, 15 ou 20 ans.


Avec stockage et hors réseau

Le Sunny Tripower X est compatible avec les systèmes hors réseau et de secours SMA à base de Sunny Island en couplage AC, et avec le Sunny Home Manager 2.0 pour l'autoconsommation. En Afrique, il forme avec les Sunny Island et un groupe électrogène des mini-réseaux hybrides que SINES dimensionne et expédie complets. Pour les toitures de 50 kW et plus, voyez le Sunny Tripower X 50 / X 60 ; pour l'hybride résidentiel, le Sunny Tripower Smart Energy.

CaractéristiqueSTP 12-50STP 15-50STP 20-50STP 25-50
ENTRÉE DC
Puissance max. du générateur PV18 000 Wc22 500 Wc30 000 Wc37 500 Wc
Tension d'entrée max.1 000 V
Plage MPP à puissance nominale210 - 800 V260 - 800 V345 - 800 V430 - 800 V
Plage MPP / tension assignée150 - 1 000 V / 580 V
Tension min. / de démarrage150 V / 188 V
Courant utile max. par MPPT / Icc max.24 A / 37,5 A
MPPT indépendants / chaînes par MPPT3 / 2
SORTIE AC
Puissance assignée (230 V, 50 Hz)12 000 W15 000 W20 000 W25 000 W
Puissance apparente max.12 000 VA15 000 VA20 000 VA25 000 VA
Courant de sortie assigné / max.17,4 A / 20 A21,7 A / 25 A29 A / 36,6 A36,2 A / 36,6 A
Tension AC3/N/PE 220/380, 230/400, 240/415 V
Rendement max. / européen98,2 % / 97,6 %98,2 % / 97,8 %98,2 % / 97,9 %98,2 % / 98,0 %
GÉNÉRAL
Dimensions (L × H × P)728 × 762 × 266 mm
Poids35 kg
Indice de protection / classe climatiqueIP65 / 4K26
Température de fonctionnement-25 à +60 °C
Émissions sonores max.59 dB(A)
Autoconsommation nocturne< 5 W
Topologie / refroidissementSans séparation galvanique / OptiCool
Interfaces2 × Ethernet, Wi-Fi, RS485 (option), 6 entrées numériques, relais multifonction, SMA Modbus, SunSpec Modbus, Speedwire
ProtectionsSectionneur DC, SMA ArcFix (AFCI), courbe I-V, défaut de terre, RCMU, parafoudre DC en option
FonctionsSystem Manager (5 onduleurs / 135 kVA), ShadeFix, Integrated Plant Control, Q on Demand 24/7, hors réseau
Raccordement DC / ACSUNCLIX / bornes à ressort
Garantie5 ans (10, 15, 20 ans en option)

Documents officiels du fabricant. Manuels complets, schémas et mises à jour : sur demande auprès de notre équipe ou sur le site du fabricant.

Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.

Références & codes articles

RéférenceDésignationPuissance ACPoids
STP 12-50Sunny Tripower X 1212 kW35 kg
STP 15-50Sunny Tripower X 1515 kW35 kg
STP 20-50Sunny Tripower X 2020 kW35 kg
STP 25-50Sunny Tripower X 2525 kW35 kg
MD.SEN-40SMA Sensor Module (irradiation, température, vent)——
MD.485-41Module RS485——
DC_SPD_KIT6-10Kit parafoudre DC type 2——
DC_SPD_KIT7_T1T2Kit parafoudre DC type 1+2——
210462-00.01Roof Mount Kit (fixation sur toiture)——
