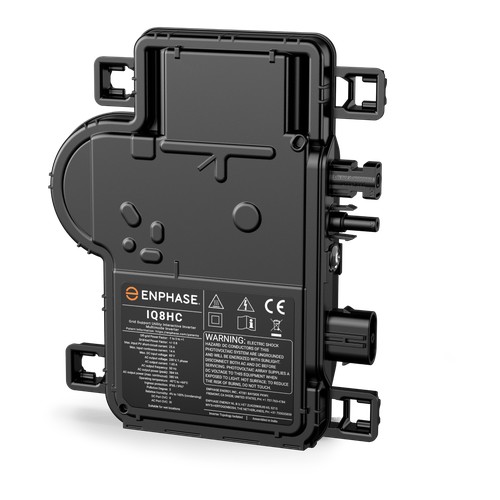

SINES - micro-onduleur Enphase IQ8HC


Enphase
Micro-onduleurs IQ8


  • Catégorie : Micro-onduleur

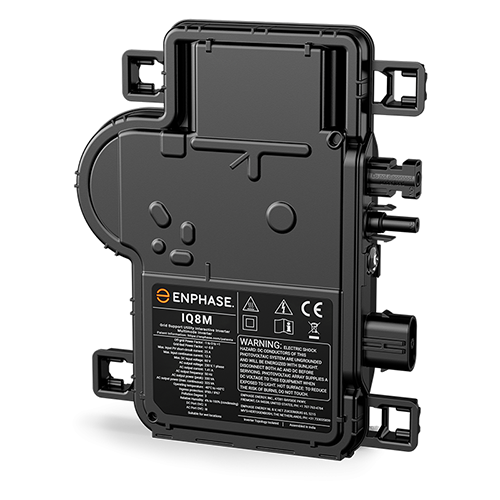

Un micro-onduleur IQ8 sous chaque panneau : conversion DC/AC au plus près du module, production suivie panneau par panneau sur l'application Enphase, aucune haute tension continue en toiture, connecteurs MC4 intégrés et boîtier IP67. La série IQ8 Europe couvre les modules de 400 à plus de 600 Wc.

SINES distribue les sept références européennes : IQ8MC, IQ8AC et IQ8HC pour les modules courants de 54 à 72 cellules, IQ8P pour les grands modules de 550 Wc et plus, IQ8X pour les modules à 80, 88 et 96 demi-cellules, ainsi que les IQ8+ et IQ8M de la génération précédente, en fin de série. Avec les câbles IQ Cable, la passerelle IQ Gateway et la batterie IQ Battery 5P, nous fournissons installateurs et revendeurs en France, DOM-TOM et à l'export.

IQ8MC, IQ8AC, IQ8HC, IQ8P, IQ8X (IQ8+, IQ8M en fin de série)

230 V monophasé, 330 à 480 W AC, MC4 intégrés, IP67
Distribution professionnelle – France / DOM-TOM / Export Afrique

Quel IQ8 pour quel panneau

L'IQ8 se choisit d'après la puissance et le courant du module. IQ8MC (330 W, plage MPP 25 à 45 V) pour les modules d'environ 400 à 440 Wc ; IQ8AC (366 W) pour 440 à 480 Wc ; IQ8HC (384 W, Pdc max 560 W) pour les modules de 480 à 520 Wc, le choix le plus courant aujourd'hui ; IQ8P (480 W, 36 à 55 V, Pdc max 670 W) pour les grands modules de 550 à 650 Wc à 60 à 78 cellules, livré avec connecteurs 2 broches et adaptateur MC4 ; IQ8X (384 W, 43 à 60 V, Isc max 16 A) pour les modules à 80, 88 ou 96 demi-cellules. Tous acceptent un courant de court-circuit de module jusqu'à 20 A (16 A pour l'IQ8X). Le calculateur de compatibilité Enphase valide chaque couple panneau / micro-onduleur ; nous le faisons pour vous avant devis.


IQ8+ et IQ8M : génération sortante

Les IQ8+ (300 W) et IQ8M (330 W) restent référencés en Europe mais sont en fin de série : pour une extension d'installation existante nous les fournissons selon disponibilité ; pour un projet neuf, l'IQ8MC ou l'IQ8HC les remplace avec un rendement et une plage de tension au moins équivalents.


Câblage, branches et supervision

Les micro-onduleurs se raccordent en série sur l'IQ Cable monophasé ou triphasé : jusqu'à 11 IQ8MC, 10 IQ8AC, 9 IQ8HC ou 7 IQ8P par circuit de 20 A en monophasé (le triple en triphasé), avec une limite par section de câble de 7 à 8 unités. L'IQ Gateway remonte la production sur Enphase App et Installer Portal ; l'IQ Relay assure la protection de découplage. Un IQ System Controller et des IQ Battery 5P ajoutent stockage et secours.


Site isolé et couplage AC

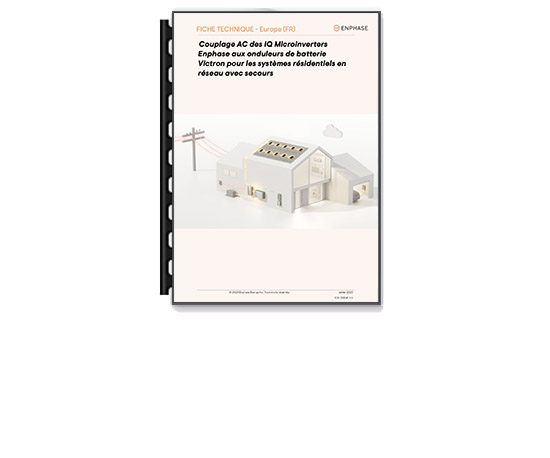

Un champ de micro-onduleurs peut alimenter un MultiPlus-II en couplage AC : le convertisseur-chargeur forme le réseau et régule l'injection par la fréquence. Les réglages et la règle du facteur 1 sont décrits dans notre guide technique Enphase et Victron. Voir aussi la page marque Enphase et la nouvelle génération IQ9N.

CaractéristiqueIQ8+IQ8MIQ8MCIQ8ACIQ8HCIQ8PIQ8X
Puissance de sortie AC max.300 W330 W330 W366 W384 W480 W384 W
Puissance apparente max.300 VA330 VA325 VA360 VA380 VA475 VA380 VA
Puissance d'entrée DC max.440 W480 W480 W530 W560 W670 W560 W
Tension d'entrée DC min. / max.16 / 60 V16 / 60 V18 / 60 V18 / 60 V18 / 60 V16 / 65 V25 / 79,5 V
Plage MPP27 - 45 V30 - 45 V25 - 45 V28 - 45 V29,5 - 45 V36 - 55 V43 - 60 V
Isc max. du module20 A20 A20 A20 A20 A20 A16 A
Cellules compatibles54 à 72 (demi-cellules 108 à 144)54 à 7254 à 7254 à 7254 à 7260 à 78 (120 à 156)80, 88, 96 demi-cellules
Rendement européen / max.97,1 % / 97,9 %97,2 % / 97,8 %96,7 % / 97,5 %96,6 % / 97,3 %96,8 % / 97,4 %97,0 % / 97,3 %96,7 % / 97,5 %
Max. par circuit 20 A (mono / tri)voir fichevoir fiche11 / 3310 / 309 / 277 / 219 / 27
Max. par section d'IQ Cable (mono / tri)voir fichevoir fiche8 / 188 / 188 / 187 / 158 / 18
Sortie230 V monophasé 50 Hz (triphasé par répartition sur les phases)
Connecteurs DCMC4 Stäubli intégrés (IQ8P : 2 broches + adaptateur MC4 Q-DCC-2-P-INT)
Indice de protection / températureIP67, -40 à +65 °C
Statutfin de sériefin de sérieactifactifactifactifactif

Documents officiels du fabricant. Manuels complets, schémas et mises à jour : sur demande auprès de notre équipe ou sur le site du fabricant.

Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.

Références & codes articles

Référence (SKU)ModèlePuissance AC max.Statut
IQ8MC-72-M-INTIQ8MC330 Wactif
IQ8AC-72-M-INTIQ8AC366 Wactif
IQ8HC-72-M-INTIQ8HC384 Wactif
IQ8P-72-2-INTIQ8P (adaptateur MC4 Q-DCC-2-P-INT inclus)480 Wactif
IQ8X-80-M-INTIQ8X384 Wactif
IQ8PLUS-72-M-INTIQ8+300 Wfin de série
IQ8M-72-M-INTIQ8M330 Wfin de série
