Douze trackers pour les toitures complexes

Avec 12 MPP trackers et deux strings par tracker, le STP 125 accepte des orientations, inclinaisons et longueurs de string différentes sur une même toiture, sans boîte de jonction ni optimiseur. La plage MPP s'étend de 180 à 800 V (450 à 800 V à puissance nominale, jusqu'à 1 000 V avec réduction de puissance), avec 30 A utiles et 40 A de court-circuit par tracker : les modules bifaciaux et de forte puissance se raccordent directement par connecteurs Sunclix. Le générateur peut atteindre 187,5 kWc, soit un ratio DC/AC de 1,5 ; SMA ShadeFix, intégré, optimise la production en cas d'ombrage partiel et le diagnostic de courbe I-V localise les strings en défaut depuis le Sunny Portal.

Sécurité et intégration réseau

SMA ArcFix détecte les arcs électriques côté DC conformément à la CEI 63027 et coupe l'onduleur ; parafoudres DC de type I + II et AC de type II intégrés, surveillance du courant de défaut sensible à tous les courants, sectionneur DC, protection contre l'inversion de polarité. Côté AC, 181,1 A sur 3-N-PE par cosses jusqu'à 240 mm², facteur de déphasage réglable de 0,8 surexcité à 0,8 sous-excité, THD inférieur à 3 %, et quatre entrées numériques pour la limitation de puissance et deux pour l'arrêt rapide. Certifié VDE-AR-N 4105 / 4110 / 4120, EN 50549-1/-2 et -10, CEI 0-16 / 0-21, G99, IEC 62109-1/-2 : il se raccorde en HTA via un transformateur dans les centrales commerciales.

Communication, service et installation

Deux ports Ethernet et le Wi-Fi intégré, protocoles SMA Modbus, SunSpec Modbus et Speedwire, relais multifonction : l'onduleur remonte au Sunny Portal powered by ennexOS directement ou via le SMA Data Manager M qui centralise jusqu'à 50 appareils, la régulation de puissance du gestionnaire de réseau et le pilotage d'un stockage. SMA Smart Connected surveille l'onduleur et prévient l'installateur en cas de défaut. Boîtier IP65 de 1 020 × 795 × 360 mm et 96 kg, montage mural ou en rack, refroidissement OptiCool, fonctionnement de -30 à +60 °C. Garantie constructeur 5 ans, extensions 10, 15 et 20 ans en option. Pour le stockage associé, voyez le Sunny Island X.

Caractéristique	Valeur
Entrée DC
Puissance max. du générateur photovoltaïque	187 500 Wc STC
Tension d'entrée max.	1 100 V
Plage de tension MPP (puissance nominale) / tension assignée / plage MPP	450 à 800 V / 600 V / 180 à 800 V (jusqu'à 1 000 V avec réduction de puissance)
Tension d'entrée min. / de démarrage	180 V / 200 V
Courant d'entrée utile max. / de court-circuit max. par MPP tracker	30 A / 40 A
Nombre de MPP trackers / strings par tracker	12 / 2
Sortie AC
Puissance assignée (230 V, 50 Hz) / puissance apparente max.	125 000 W / 125 000 VA
Tension nominale AC / plage	230 V / 400 V ; 320 à 480 V
Fréquence du réseau / plage	50 Hz / 45 à 65 Hz
Courant de sortie assigné / max.	181,1 A / 181,1 A
Facteur de puissance / de déphasage réglable	1 / 0,8 surexcité à 0,8 sous-excité
Taux de distorsion harmonique	< 3 % à la puissance assignée
Phases d'injection / raccordement AC	3 / 3-N-PE, cosse jusqu'à 240 mm²
Rendement max. / européen	98,4 % / 98,1 %
Protections
Sectionneur DC / surveillance de défaut à la terre / surveillance du réseau	oui / oui / oui
Protection inversion de polarité DC / résistance aux courts-circuits AC	oui / oui
Surveillance du courant de défaut sensible à tous les courants	oui
Protection contre les arcs électriques (AFCI) / diagnostic de courbe I-V	SMA ArcFix, conforme CEI 63027 / oui
Parafoudre	DC type I + II / AC type II
Classe de protection / catégorie de surtension	I / AC : III, DC : II
Données générales
Dimensions (L / H / P) / poids	1 020 / 795 / 360 mm / environ 96 kg
Plage de température de fonctionnement	-30 à +60 °C
Émissions sonores max. (1 m)	< 71,1 dB(A)
Topologie / refroidissement	sans séparation galvanique / OptiCool
Indice de protection	IP65
Raccordement DC / AC	Sunclix / cosse d'extrémité jusqu'à 240 mm²
Interfaces	Ethernet (2 ports), Wi-Fi ; SMA Modbus, SunSpec Modbus, Speedwire ; relais multifonction ; 4 entrées numériques (limitation de puissance), 2 (arrêt rapide)
Montage	mural ou en rack
Garantie	5 ans ; 10 / 15 / 20 ans en option
Certifications	AS4777.2:2020, CEI 0-21 / 0-16, EN 50549-1/-2:2018, EN 50549-10:2022, G99, IEC 62109-1/-2, NA/EEA-NE7, VDE-AR-N 4105 / 4110 / 4120:2018

Documents officiels du fabricant. Manuels complets, schémas et mises à jour : sur demande auprès de notre équipe ou sur le site du fabricant.

Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.

Désignation du type	Numéro de matériel SMA	Puissance
STP 125-70	3-125-1100-1-70	125 kW
STP 125-70 (Australie)	3-125-1100-4-70	125 kW

SMA
Sunny Tripower 125

Références & codes articles

Besoin d’un conseil ? D’un devis ?

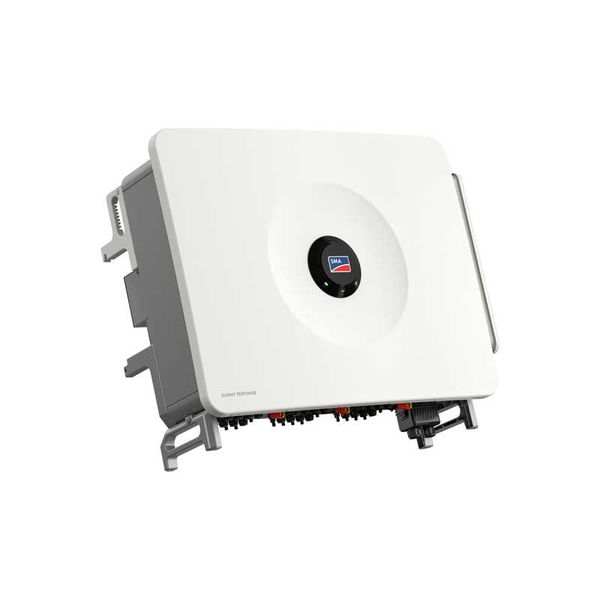

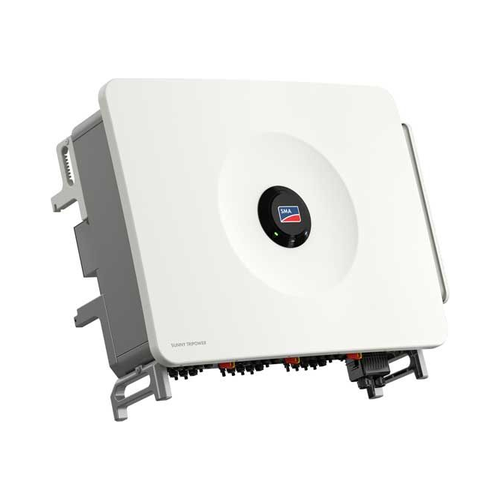

Sunny Tripower 125 : STP 125-70, 125 kW, 12 MPP trackers, 24 entrées de string 1 100 V DC, 181,1 A AC, 98,4 % de rendement, ArcFix, ShadeFix, Ethernet et Wi-Fi, IP65, garantie 5 ans extensible
