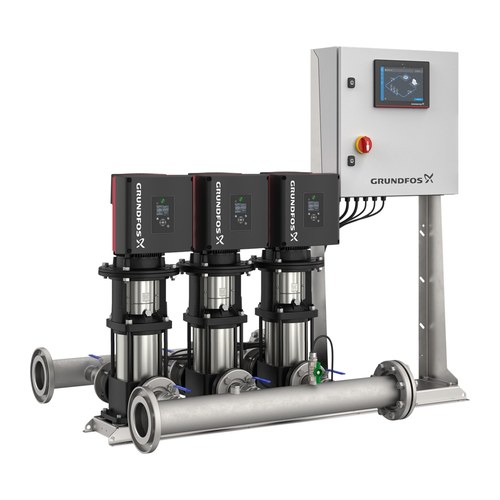

SINES - Groupe de surpression Grundfos Hydro MPC-E 3 CRE avec armoire CU 352


GRUNDFOS
HYDRO MPC


Le groupe de surpression de référence Grundfos : 2 à 6 pompes CR ou CRE, armoire de commande CU 352 à écran tactile, jusqu'à 725 m³/h

L'Hydro MPC est le groupe de surpression de Grundfos pour les réseaux d'adduction, les villes et quartiers, les hôpitaux, les hôtels et l'industrie : deux à six pompes multicellulaires verticales CR ou CRE sur un châssis commun, collecteurs inox, et une armoire de commande CU 352 à écran tactile qui régule la pression, gère la cascade, les pompes de secours, les alarmes et la communication. En version MPC-E, chaque pompe CRE a son variateur intégré ; en version MPC-F, les pompes CR sont pilotées par un variateur externe dans l'armoire.


MPC-E CRE 10 à 20

2 ou 3 pompes, 1,5 à 11 kW
22 à 76 m³/h, jusqu'à 149 m

 MPC-E CRE 32 à 64

2 à 4 pompes, 2,2 à 22 kW
72 à 308 m³/h, jusqu'à 102 m

 MPC-F 3 CR 15

3 pompes, 5,5 et 7,5 kW
51 m³/h, 98 à 127 m
Distribution professionnelle – France / DOM-TOM / Export Afrique

Les pompes CR et CRE sont des multicellulaires verticales en inox (CRI et CRIE tout inox jusqu'à la taille 20, fonte et inox au-delà), garniture mécanique à cartouche HQQE en carbure de silicium remplaçable sans démonter la pompe. Les moteurs MGE des pompes CRE intègrent le variateur ; au-delà de 30 kW ou sur les MPC-F, le variateur est installé dans l'armoire. Chaque pompe se dépose sans intervenir sur la tuyauterie grâce à ses vannes d'isolement et son clapet : la maintenance d'un groupe de six pompes se fait pompe par pompe, sans couper l'eau. Collecteurs inox EN 1.4401 avec raccords union R 2 à R 2½ ou brides DN 80 à DN 250, pression de service 16 bar en standard (plus sur demande), liquide de 0 à 70 °C.

L'armoire CU 352 pilote l'ensemble depuis son écran tactile couleur : régulation en pression constante avec capteur primaire redondant, cascade automatique, consignes alternatives, limitation des démarrages par heure, pompes de secours, permutation forcée, test de fonctionnement périodique, protection contre la marche à sec par pressostat, contacteur de niveau ou capteur analogique, fonction d'arrêt à faible débit, mot de passe. Les modules IO 351 ajoutent des entrées et sorties ; la passerelle G100 et les modules CIM ouvrent le groupe à la télégestion (GENIbus, Modbus, PROFIBUS, GSM). Options d'armoire : interrupteur principal avec coupure du neutre, commutateur manuel-arrêt-auto, voyants, balise et alarme sonore, voltmètre et ampèremètre, surveillance d'asymétrie de phase, parafoudre.

Le groupe est livré monté et testé, sur châssis inox ou galvanisé selon version, pour une installation en intérieur sur massif béton d'une masse égale à 1,5 fois la sienne, avec 1 m dégagé devant et sur les côtés. Les versions MPC-E 2 et 3 CRE 10 à 64 et MPC-F 3 CR 15 du catalogue France couvrent de 22 à 308 m³/h nominaux et jusqu'à 149 m ; les configurations à 4, 5 ou 6 pompes, les pompes CR 90, les pressions supérieures à 16 bar et les groupes sur mesure sont réalisés par Grundfos sur demande à partir de votre bilan de débit et de pression.

Applications : adduction et distribution d'eau de villes et de quartiers depuis un réservoir de stockage, remplissage et surpression de châteaux d'eau, hôpitaux et hôtels de grande taille, campus et casernes, zones industrielles, irrigation collective sous pression, projets d'ONG et de collectivités en Afrique francophone.

Après le forage solaire : un groupe de surpression prend le relais d'un forage SP avec onduleur RSI qui remplit le réservoir ou le château d'eau dans la journée ; il distribue ensuite l'eau stockée sous pression constante, alimenté par le réseau, un groupe électrogène ou un système solaire avec stockage et onduleurs triphasés (Victron, Studer, SMA Sunny Island X). Nous dimensionnons l'ensemble, du forage au réseau, voir le système Grundfos de A à Z et l'adduction d'eau solaire.

Distributeur officiel Grundfos, SINES France fournit les groupes de surpression Grundfos aux installateurs, exploitants, bureaux d'études, collectivités et ONG, en France, DOM-TOM et à l'export Afrique : sélection du groupe sur votre bilan de débit et de pression, documents d'appel d'offres, logistique maritime ou aérienne, mise en service à distance.

Caractéristique Valeur
VariantesMPC-E : pompes CRE à variateur intégré, 0,37 à 22 kW ; MPC-F : pompes CR et variateurs externes en armoire, 1,1 à 30 kW ; MPC-S (vitesse fixe), -ED, -ES, -EF, -EDF sur demande
Nombre de pompes2 à 6 (catalogue France : 2 à 4)
PompesCR / CRE 10, 15, 20, 32, 45, 64 (CRI 3 et 5, CR 90 sur demande)
Puissance moteur par pompe (catalogue France)1,5 à 22 kW
Débit nominal du groupe (catalogue France)22,46 à 308 m³/h
Hauteur manométrique maximale19,6 à 149 m (gamme complète jusqu'à 145 m, 725 m³/h)
Pression de service maximale16 bar en standard, plus sur demande
Température du liquide / ambiante0 à +70 °C / 0 à +40 °C, humidité 95 %
Armoire de commandeCU 352 à écran tactile couleur, modules IO 351A / IO 351B, variateurs externes (MPC-F), ventilation
Régulationpression constante avec capteur primaire redondant, cascade automatique, consignes alternatives, pompes de secours, permutation forcée, test de fonctionnement, arrêt à faible débit, limitation des démarrages par heure
Protection marche à secpressostat, contacteur de niveau ou capteur analogique sur l'aspiration
Garniture mécaniquecartouche HQQE SiC/SiC/EPDM, remplaçable sans démonter la pompe
MatériauxCRI(E) 3 à 20 : inox EN 1.4301 ; CR(E) 32 à 90 : fonte et inox ; collecteurs inox EN 1.4401 (galvanisé sur demande)
Raccordementraccord union R 2 à R 2½ ou brides DIN DN 80 à DN 250
CommunicationGENIbus, passerelle G100, modules CIM (Modbus, PROFIBUS, GSM), Grundfos Remote Management
Alimentation3 × 380-415 V, 50 Hz ; moteurs IP55 (IP65 sur demande), sondes PTC à partir de 3 kW
Poids (catalogue France)190,759 à 1151,22 kg
Installationintérieur, massif béton de 1,5 × le poids du groupe, 1 m dégagé devant et sur les côtés, amortisseurs et joints de dilatation conseillés

Documents officiels Grundfos. Data booklet complet, courbes et plans cotés de chaque configuration sur le Grundfos Product Center ou sur demande auprès de notre équipe.

Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.

Références & codes articles

Configurations du catalogue Grundfos France (FAB-DIS 06/2026). Débit nominal et hauteur manométrique maximale du groupe complet ; puissance par pompe. Lecture d'une désignation : nombre de pompes, type et nombre d'étages de la pompe, code de tension (U1 : 3 × 380-415 V avec neutre, noté « 3 × 400 V + N » ; U2 : sans neutre), puis conception, démarrage, matériaux, agrément eau potable et options (F : contacteur de niveau en protection marche à sec). Autres tensions, nombres de pompes, matériaux et options sur demande.

MPC-E avec CRE 10

Code article Désignation Débit nominal
(m³/h)		 HMT max.
(m)		 Pression
max. (bar)		 Moteur / pompe
(kW)		 Alimentation
93460921Hydro MPC-E 2 CRE10-2 V2 GA-A-A-A22,4629,2161,53 × 400 V
93460922Hydro MPC-E 3 CRE10-2 V2 GA-A-A-A33,6929,2161,53 × 400 V
93460925Hydro MPC-E 3 CRE10-3 V2 GA-A-A-A35,1644162,23 × 400 V
93460928Hydro MPC-E 3 CRE10-5 V2 GA-A-A-A36,4273,31633 × 400 V
93460931Hydro MPC-E 3 CRE10-6 V2 GA-A-A-A36,5488,21643 × 400 V
93460934Hydro MPC-E 3 CRE10-9 V2 GA-A-A-A36,45131,8165,53 × 400 V

MPC-E avec CRE 15

Code article Désignation Débit nominal
(m³/h)		 HMT max.
(m)		 Pression
max. (bar)		 Moteur / pompe
(kW)		 Alimentation
93460936Hydro MPC-E 2 CRE15-1 V2 GA-A-A-A38,7219,6161,53 × 400 V
93460937Hydro MPC-E 3 CRE15-1 V2 GA-A-A-A58,0819,6161,53 × 400 V
93460940Hydro MPC-E 3 CRE15-2 V2 GA-A-A-A62,4339,91633 × 400 V
93460942Hydro MPC-E 2 CRE15-3 V2 GA-A-A-A42,160,91643 × 400 V
93460943Hydro MPC-E 3 CRE15-3 V2 GA-A-A-A63,1560,91643 × 400 V
93460945Hydro MPC-E 2 CRE15-4 V2 GA-A-A-A40,981,1165,53 × 400 V
93460946Hydro MPC-E 3 CRE15-4 V2 GA-A-A-A61,3581,1165,53 × 400 V
93460948Hydro MPC-E 2 CRE15-5 V2 GD-A-A-A42,82101,2167,53 × 400 V
93460949Hydro MPC-E 3 CRE15-5 V2 GD-A-A-A64,23101,2167,53 × 400 V
93460951Hydro MPC-E 2 CRE15-7 V2 GD-A-A-AU41,02140,8167,53 × 400 V
93460952Hydro MPC-E 3 CRE15-7 V2 GD-A-A-AU61,53140,8167,53 × 400 V

MPC-E avec CRE 20

Code article Désignation Débit nominal
(m³/h)		 HMT max.
(m)		 Pression
max. (bar)		 Moteur / pompe
(kW)		 Alimentation
93460954Hydro MPC-E 2 CRE20-1 V2 GA-A-A-A4020,9162,23 × 400 V
93460955Hydro MPC-E 3 CRE20-1 V2 GA-A-A-A6020,9162,23 × 400 V
93460957Hydro MPC-E 2 CRE20-2 V2 GA-A-A-A45,7241,71643 × 400 V
93460958Hydro MPC-E 3 CRE20-2 V2 GA-A-A-A68,5841,71643 × 400 V
93460970Hydro MPC-E 2 CRE20-3 V2 GA-A-A-A47,7662,7165,53 × 400 V
93460971Hydro MPC-E 3 CRE20-3 V2 GA-A-A-A71,6462,7165,53 × 400 V
93460973Hydro MPC-E 2 CRE20-4 V2 GD-A-A-A48,583,7167,53 × 400 V
93460974Hydro MPC-E 3 CRE20-4 V2 GD-A-A-A72,7583,7167,53 × 400 V
93460976Hydro MPC-E 2 CRE20-7 V2 GD-A-A-APU50,614916113 × 400 V
93460977Hydro MPC-E 3 CRE20-7 V2 GD-A-A-APU75,914916113 × 400 V

MPC-E avec CRE 32

Code article Désignation Débit nominal
(m³/h)		 HMT max.
(m)		 Pression
max. (bar)		 Moteur / pompe
(kW)		 Alimentation
93460982Hydro MPC-E 2 CRE32-1 V2 GD-A-A-A72291633 × 400 V
93460983Hydro MPC-E 3 CRE32-1 V2 GD-A-A-A108291633 × 400 V
93460979Hydro MPC-E 2 CRE32-1-1 V2 GD-A-A-A7221,5162,23 × 400 V
93460980Hydro MPC-E 3 CRE32-1-1 V2 GD-A-A-A10821,5162,23 × 400 V
93460985Hydro MPC-E 2 CRE32-2 V2 GD-A-A-A7257,2167,53 × 400 V
93460989Hydro MPC-E 3 CRE32-4-2 V2 GD-A-A-A108101,916113 × 400 V

MPC-E avec CRE 45

Code article Désignation Débit nominal
(m³/h)		 HMT max.
(m)		 Pression
max. (bar)		 Moteur / pompe
(kW)		 Alimentation
93461000Hydro MPC-E 2 CRE45-1 V2 GD-A-A-A10838,6167,53 × 400 V
93461001Hydro MPC-E 3 CRE45-1 V2 GD-A-A-A16238,6167,53 × 400 V
93460997Hydro MPC-E 2 CRE45-1-1 V2 GD-A-A-A10831165,53 × 400 V
93460998Hydro MPC-E 3 CRE45-1-1 V2 GD-A-A-A16231165,53 × 400 V
93461006Hydro MPC-E 2 CRE45-2 V2 GD-A-A-A1087516153 × 400 V
93461003Hydro MPC-E 2 CRE45-2-2 V2 GD-A-A-A10859,816113 × 400 V
93461004Hydro MPC-E 3 CRE45-2-2 V2 GD-A-A-A16259,816113 × 400 V

MPC-E avec CRE 64

Code article Désignation Débit nominal
(m³/h)		 HMT max.
(m)		 Pression
max. (bar)		 Moteur / pompe
(kW)		 Alimentation
93461018Hydro MPC-E 2 CRE64-1 V2 GD-A-A-A15446,916113 × 400 V
93461019Hydro MPC-E 3 CRE64-1 V2 GD-A-A-A23146,916113 × 400 V
93461015Hydro MPC-E 2 CRE64-1-1 V2 GD-A-A-A15432167,53 × 400 V
93461016Hydro MPC-E 3 CRE64-1-1 V2 GD-A-A-A23132167,53 × 400 V
93461029Hydro MPC-E 4 CRE64-3-2 V2 GD-A-A-A308101,116223 × 400 V

MPC-F avec CR 15

Code article Désignation Débit nominal
(m³/h)		 HMT max.
(m)		 Pression
max. (bar)		 Moteur / pompe
(kW)		 Alimentation
91049307Hydro MPC-F 3 CR15-7 U4 D-B-AA-A5198,5165,53 × 400 V
91049308Hydro MPC-F 3 CR15-9 U4 D-B-AA-A51127167,53 × 400 V
