Grundfos conçoit des systèmes d'alimentation en eau hors réseau depuis 1980, et sa gamme solaire est un écosystème plutôt qu'une liste de pompes : les immergées SQFlex et leurs unités de contrôle pour les villages, les fermes et les gîtes, puis les pompes SP ou CR pilotées par l'onduleur solaire RSI pour les gros besoins. Ce guide passe en revue l'ensemble du système, pour que vous puissiez identifier précisément les composants de votre projet. SINES, distributeur officiel, fournit la gamme complète en France et à l'export.

La plateforme SQFlex

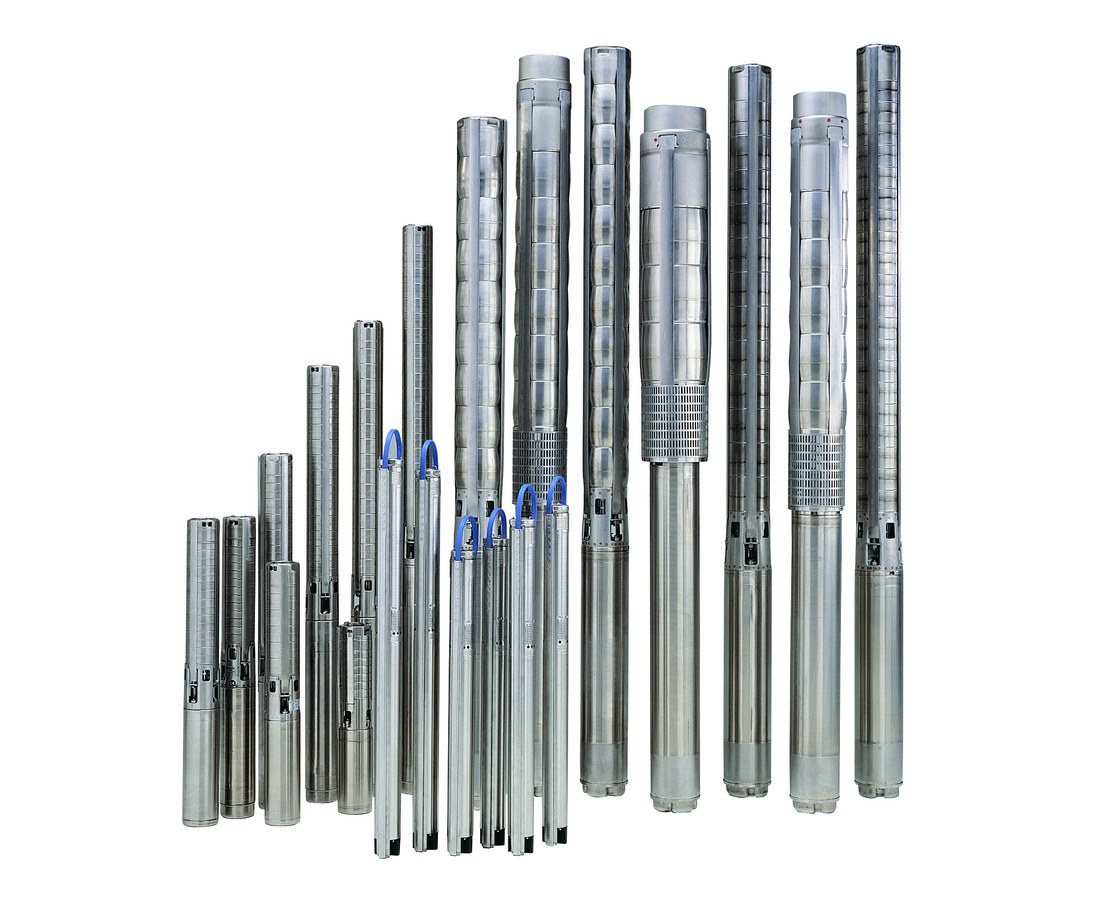

SQFlex est un système complet d'alimentation en eau construit autour de la pompe immergée SQF. La gamme réunit deux hydrauliques sur le même moteur : les pompes à rotor hélicoïdal pour les fortes hauteurs à petit débit — le profil type du forage profond — et les centrifuges (3" et 4") pour les débits plus importants à hauteur modérée. Au total, l'enveloppe de performance atteint environ 250 m de HMT et jusqu'à 18 m³/h, de quoi couvrir villages, écoles, exploitations agricoles, réserves naturelles et installations flottantes sur plans d'eau.

Chaque pompe SQF existe en deux nuances d'inox : la version standard en AISI 304 et la version N en AISI 316 pour les eaux agressives ou saumâtres. La pompe est livrée complète avec son câble, son électrode de niveau et son protège-câble.

Un moteur, toutes les sources d'énergie

Le moteur à aimants permanents MSF 3 est le cœur du système. Son électronique intégrée accepte de 30 à 300 VDC (champ solaire, batteries) comme de 90 à 240 VAC (groupe électrogène, réseau), sans polarité à respecter ni coffret de démarrage externe. C'est elle qui porte l'intelligence du système :

• MPPT : en alimentation continue, le point de fonctionnement suit en permanence le maximum de puissance du champ.
• Protection de marche à sec : l'électrode de niveau fixée au câble arrête la pompe dès que le niveau descend sous l'électrode, puis la relance cinq minutes après la remontée du niveau.
• Protections surcharge et surtempérature : le moteur réduit sa vitesse sous charge excessive au lieu de griller, s'arrête au-dessus de 85 °C et redémarre à 75 °C.
• Protection de tension : hors plage, la pompe s'arrête ; au retour d'une alimentation normale, elle redémarre. Les transitoires jusqu'à 6 kV sont encaissés — un parafoudre externe reste recommandé en zone fortement kéraunique.

Les combinaisons du système

La même pompe permet sept architectures documentées : ce sont les organes de contrôle qui décident de ce que le système sait faire.

Les unités de contrôle en bref

• IO 50 : l'interrupteur des systèmes solaires. Il isole le champ de la pompe pour l'entretien ou quand l'eau n'est pas nécessaire.
• CU 202 : l'unité d'état, de commande et de communication. Elle dialogue avec la pompe à travers le câble d'alimentation lui-même — aucun conducteur supplémentaire dans le forage — raccorde la poire de niveau et affiche fonctionnement, puissance d'entrée et alarmes (marche à sec, surtension, surtempérature, surcharge).
• IO 101 / IO 101 B : les coffrets de bascule des systèmes hybrides, entre champ solaire et groupe de secours. La version B couvre le moteur 2,5 kW.

Connaître son eau avant de commander

Les pompes SQF sont conçues pour des liquides clairs, fluides et non agressifs, et les limites documentées conditionnent leur longévité :

Les accessoires complètent l'installation : câble solaire, câble immergé avec kits de jonction KM, colliers et câble porteur, chemises de refroidissement pour les puits de grand diamètre, anodes zinc pour les eaux agressives. Tout figure dans le dimensionnement que nous vous remettons.

Au-delà de SQFlex : les pompes SP et l'onduleur RSI

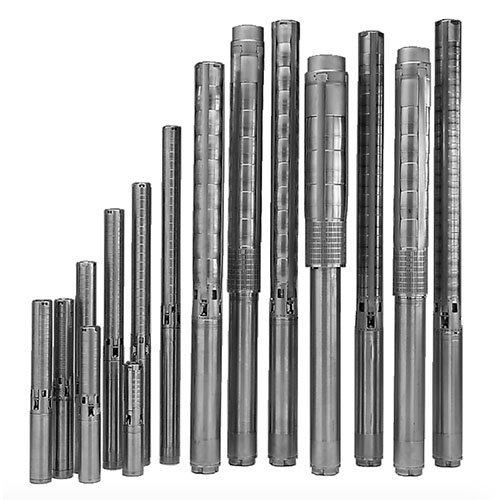

Quand un réseau villageois ou un périmètre irrigué dépasse l'enveloppe SQFlex, c'est l'architecture qui change, pas le fournisseur. Une immergée triphasée standard Grundfos SP — la référence inox du pompage sur forage — ou une CR multicellulaire de surface assure l'hydraulique. L'onduleur solaire RSI (Renewable Solar Inverter) la pilote depuis le champ : 2,2 à 37 kW en coffret IP66 d'extérieur, MPPT avancé et assistant de configuration préréglé pour les moteurs immergés Grundfos MS. Courant continu du champ ou triphasé du groupe et du réseau : le même appareil accepte les deux.

C'est l'architecture des pivots solaires, des grandes stations de goutte-à-goutte et des adductions urbaines — et elle se greffe sur un forage SP existant sans toucher à la pompe. Nos guides irrigation sous pression et remplacement du diesel couvrent ces cas d'usage.

Éprouvé sur le terrain

À Terdjun, en Indonésie, une seule SQFlex pompant à 40 m avec 900 W de panneaux livre jusqu'à 5 000 litres par jour vers un réservoir surélevé qui alimente les bornes-fontaines du village. Sur les pentes du mont Elgon, en Ouganda, deux SQFlex installées dans des puits de source ont mis fin à la corvée d'eau quotidienne des caféiculteurs ; l'installation appartient à la communauté et elle est exploitée localement.

Commander la bonne référence

Les désignations SQF se lisent naturellement une fois décodées : dans SQF 5A-7, le premier chiffre est le débit nominal en m³/h et le second le nombre d'étages ; les modèles hélicoïdaux comme SQF 1.2-2 suivent la même logique, et le suffixe N désigne la variante inox 316. En pratique, vous n'avez rien à décoder : envoyez HMT, besoin journalier et localisation, et notre bureau d'études vous remet la pompe exacte, l'unité de contrôle, le champ et les accessoires de la gamme Grundfos actuelle. La documentation complète est disponible sur notre page produit SQFlex.

La gamme solaire Grundfos chez SINES

Questions fréquentes

Faites dimensionner votre système Grundfos

Installateurs, bureaux d'études, ONG, revendeurs : envoyez les données de votre projet et recevez la nomenclature Grundfos complète avec votre devis professionnel.
