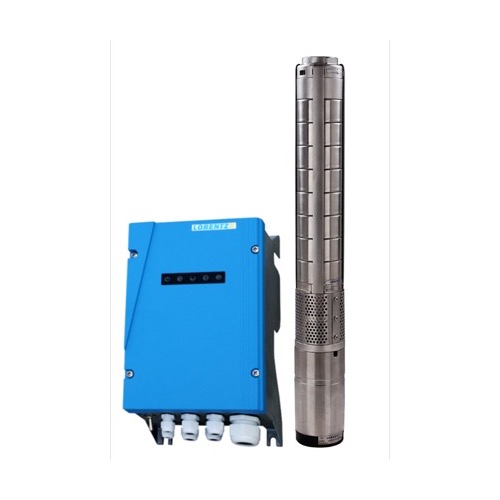

Le PS2-1800 C-SJ8-7 associe le contrôleur PS2-1800 à un moteur ECDRIVE et à une hydraulique centrifuge C-SJ8-7. La référence se monte en forage d'au moins 4 pouces, avec une sortie hydraulique de 2 pouces.
| PS2-1800 C-SJ8-7 Référence du système |
40 m HMT maximale |
13 m³/h Débit maximal |
Distribution professionnelle – France / DOM-TOM / Export Afrique | ||
Le débit maximal annoncé atteint 13 m³/h, tandis que la hauteur maximale annoncée est de 40 m. Ce ne sont pas des valeurs simultanées. Pour une hauteur de refoulement supérieure, la PS2-4000 C-SJ8-15 peut être examinée sur sa propre courbe, sans supposer un débit identique au point de service.
La fiche de cette combinaison limite la puissance du contrôleur à 1,5 kW, même si elle indique 1,7 kW comme puissance nominale du moteur. Ces deux valeurs désignent des composants différents et ne doivent pas être confondues dans le choix du champ photovoltaïque.
La tension à vide du champ photovoltaïque par temps froid doit rester sous la limite d'entrée du contrôleur. Le nombre de modules, les protections et la section des câbles sont à déterminer pour l'installation réelle, à partir du manuel applicable.
Caractéristiques techniques
| Contrôleur | PS2-1800 |
|---|---|
| Puissance max. du contrôleur | 1,5 kW |
| Intensité moteur maximale | 14 A |
| Moteur | ECDRIVE 1200-C / 1800-C, 1,7 kW nominal |
| Hydraulique | PE C-SJ8-7 · Centrifuge |
| Pompe | PU1800 C-SJ8-7 |
| Hauteur maximale annoncée | 40 m |
| Débit maximal annoncé | 13 m³/h |
| Forage minimal | 4″ |
| Sortie hydraulique | 2″ |
| Longueur de la pompe | 684 mm |
| Masse nette de la pompe | 14 kg |
| Submersion maximale du moteur | 150 m |
| Tension d'entrée DC maximale | 200 V |
| Vmp optimal indiqué (STC) | > 102 V |
| Température maximale de l'eau | 50 °C |
| Température ambiante du contrôleur | −40 à +50 °C |
| Protection du contrôleur / moteur | IP68 / IP68 |
Point de fonctionnement
La hauteur manométrique totale additionne la hauteur statique, le rabattement du niveau d'eau et les pertes de charge du réseau. Le débit utile se lit ensuite sur la courbe constructeur, selon cette hauteur et la puissance photovoltaïque disponible.
Données nécessaires à la cotation : niveaux statique et dynamique du forage, niveau de rejet, longueur et diamètre de conduite, débit quotidien attendu, localisation, alimentation disponible et qualité de l'eau.
