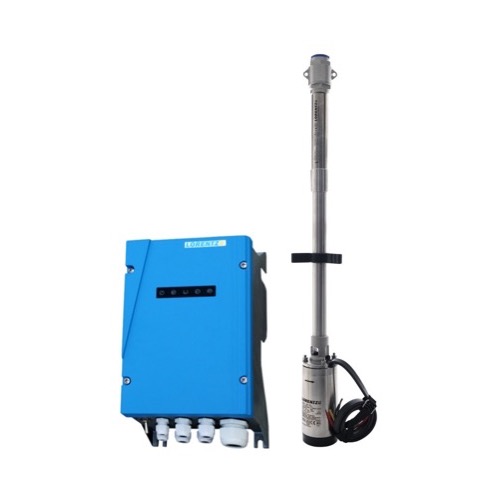

Le PS2-1800 HRE-32 combine le contrôleur PS2-1800, un moteur ECDRIVE 1800-HRE et une hydraulique à rotor hélicoïdal HRE-32. La pompe est prévue pour un forage d'au moins 4 pouces et possède une sortie de 1,5 pouce.
| PS2-1800 HRE-32 Référence du système |
50 m HMT maximale |
5,9 m³/h Débit maximal |
Distribution professionnelle – France / DOM-TOM / Export Afrique | ||
La référence HRE-32 annonce 50 m de hauteur maximale et 5,9 m³/h de débit maximal. L'HRE-23 annonce pour sa part 80 m et 3,9 m³/h. Ce contraste oriente la comparaison entre les deux hydrauliques ; le débit réellement obtenu à la hauteur recherchée se lit sur leurs courbes respectives.
La fiche HRE-32 donne 1,8 kW comme puissance maximale du contrôleur et 1,7 kW comme puissance nominale du moteur. Elle indique aussi une protection contre la décharge profonde en fonctionnement sur batterie et une entrée pour la protection contre le fonctionnement à sec.
La tension à vide du champ photovoltaïque par temps froid doit rester sous la limite d'entrée du contrôleur. Le nombre de modules, les protections et la section des câbles sont à déterminer pour l'installation réelle, à partir du manuel applicable.
Caractéristiques techniques
| Contrôleur | PS2-1800 |
|---|---|
| Puissance max. du contrôleur | 1,8 kW |
| Intensité moteur maximale | 14 A |
| Moteur | ECDRIVE 1800-HRE, 1,7 kW nominal |
| Hydraulique | PE HRE-32 · Rotor hélicoïdal |
| Pompe | PU1800 HRE-32 |
| Hauteur maximale annoncée | 50 m |
| Débit maximal annoncé | 5,9 m³/h |
| Forage minimal | 4″ |
| Sortie hydraulique | 1,5″ |
| Longueur de la pompe | 1 023 mm |
| Masse nette de la pompe | 11 kg |
| Submersion maximale du moteur | 150 m |
| Tension d'entrée DC maximale | 200 V |
| Vmp optimal indiqué (STC) | > 102 V |
| Température maximale de l'eau | 50 °C |
| Température ambiante du contrôleur | −40 à +50 °C |
| Protection du contrôleur / moteur | IP68 / IP68 |
Point de fonctionnement
La hauteur manométrique totale additionne la hauteur statique, le rabattement du niveau d'eau et les pertes de charge du réseau. Le débit utile se lit ensuite sur la courbe constructeur, selon cette hauteur et la puissance photovoltaïque disponible.
Données nécessaires à la cotation : niveaux statique et dynamique du forage, niveau de rejet, longueur et diamètre de conduite, débit quotidien attendu, localisation, alimentation disponible et qualité de l'eau.
