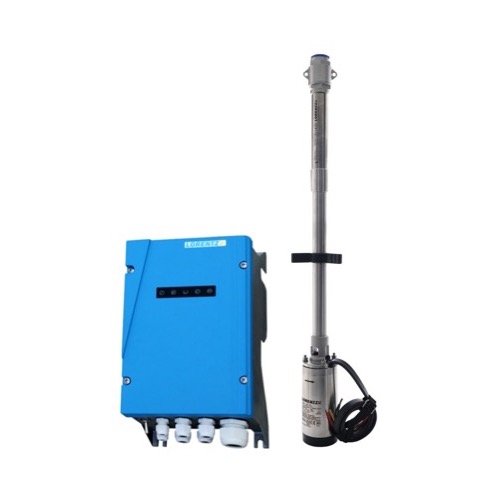

Le PS2-1800 HRE-23 réunit le contrôleur PS2-1800, le moteur ECDRIVE 1800-HRE et une hydraulique à rotor hélicoïdal HRE-23. La pompe est prévue pour un forage d'au moins 4 pouces et une sortie hydraulique de 1,25 pouce.
| PS2-1800 HRE-23 Référence du système |
80 m HMT maximale |
3,9 m³/h Débit maximal |
Distribution professionnelle – France / DOM-TOM / Export Afrique | ||
Avec 80 m de hauteur maximale annoncée et 3,9 m³/h de débit maximal annoncé, l'HRE-23 se distingue de l'HRE-32 (50 m et 5,9 m³/h). Ces valeurs sont des limites séparées : la sélection dépend du débit lu sur la courbe à la hauteur manométrique totale visée.
Le contrôleur PS2-1800 associé à cette hydraulique est donné pour 1,8 kW au maximum, contre 1,7 kW nominal pour le moteur. La fiche mentionne une entrée de protection contre le fonctionnement à sec et une protection contre la décharge profonde en mode batterie.
La tension à vide du champ photovoltaïque par temps froid doit rester sous la limite d'entrée du contrôleur. Le nombre de modules, les protections et la section des câbles sont à déterminer pour l'installation réelle, à partir du manuel applicable.
Caractéristiques techniques
| Contrôleur | PS2-1800 |
|---|---|
| Puissance max. du contrôleur | 1,8 kW |
| Intensité moteur maximale | 14 A |
| Moteur | ECDRIVE 1800-HRE, 1,7 kW nominal |
| Hydraulique | PE HRE-23 · Rotor hélicoïdal |
| Pompe | PU1800 HRE-23 |
| Hauteur maximale annoncée | 80 m |
| Débit maximal annoncé | 3,9 m³/h |
| Forage minimal | 4″ |
| Sortie hydraulique | 1,25″ |
| Longueur de la pompe | 962 mm |
| Masse nette de la pompe | 11 kg |
| Submersion maximale du moteur | 150 m |
| Tension d'entrée DC maximale | 200 V |
| Vmp optimal indiqué (STC) | > 102 V |
| Température maximale de l'eau | 50 °C |
| Température ambiante du contrôleur | −40 à +50 °C |
| Protection du contrôleur / moteur | IP68 / IP68 |
Point de fonctionnement
La hauteur manométrique totale additionne la hauteur statique, le rabattement du niveau d'eau et les pertes de charge du réseau. Le débit utile se lit ensuite sur la courbe constructeur, selon cette hauteur et la puissance photovoltaïque disponible.
Données nécessaires à la cotation : niveaux statique et dynamique du forage, niveau de rejet, longueur et diamètre de conduite, débit quotidien attendu, localisation, alimentation disponible et qualité de l'eau.
