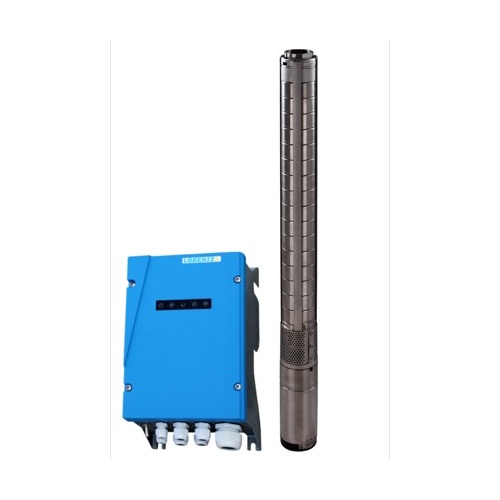

Le PS2-4000 C-SJ8-15 réunit un contrôleur PS2-4000, un moteur ECDRIVE 4000-C de 4 kW et une hydraulique centrifuge C-SJ8-15. La pompe convient aux forages d'au moins 4 pouces ; la sortie hydraulique indiquée par LORENTZ est de 2 pouces.
| PS2-4000 C-SJ8-15 Référence du système |
80 m HMT maximale |
13 m³/h Débit maximal |
Distribution professionnelle – France / DOM-TOM / Export Afrique | ||
La C-SJ8-15 atteint une hauteur maximale annoncée de 80 m et un débit maximal annoncé de 13 m³/h. Pour la comparer à la PS2-1800 C-SJ8-7, dont le débit maximal indiqué est aussi de 13 m³/h mais la hauteur maximale de 40 m, il faut lire les courbes aux hauteurs de service réelles, pas rapprocher les seuls maxima.
Le contrôleur PS2-4000 suit le point de puissance maximale du champ photovoltaïque. La fiche prévoit des entrées pour la protection contre le fonctionnement à sec et la commande à distance. Le dispositif de détection et les autres accessoires sont à définir lors du dimensionnement : ils ne sont pas présumés inclus dans le système.
La tension à vide du champ photovoltaïque par temps froid doit rester sous la limite d'entrée du contrôleur. Le nombre de modules, les protections et la section des câbles sont à déterminer pour l'installation réelle, à partir du manuel applicable.
Caractéristiques techniques
| Contrôleur | PS2-4000 |
|---|---|
| Puissance max. du contrôleur | 4 kW |
| Intensité moteur maximale | 14 A |
| Moteur | ECDRIVE 4000-C, 4 kW |
| Hydraulique | PE C-SJ8-15 · Centrifuge |
| Pompe | PU4000 C-SJ8-15 |
| Hauteur maximale annoncée | 80 m |
| Débit maximal annoncé | 13 m³/h |
| Forage minimal | 4″ |
| Sortie hydraulique | 2″ |
| Longueur de la pompe | 1 118 mm |
| Masse nette de la pompe | 21 kg |
| Submersion maximale du moteur | 150 m |
| Tension d'entrée DC maximale | 375 V |
| Vmp optimal indiqué (STC) | > 238 V |
| Température maximale de l'eau | 50 °C |
| Température ambiante du contrôleur | −40 à +50 °C |
| Protection du contrôleur / moteur | IP68 / IP68 |
Point de fonctionnement
La hauteur manométrique totale additionne la hauteur statique, le rabattement du niveau d'eau et les pertes de charge du réseau. Le débit utile se lit ensuite sur la courbe constructeur, selon cette hauteur et la puissance photovoltaïque disponible.
Données nécessaires à la cotation : niveaux statique et dynamique du forage, niveau de rejet, longueur et diamètre de conduite, débit quotidien attendu, localisation, alimentation disponible et qualité de l'eau.
