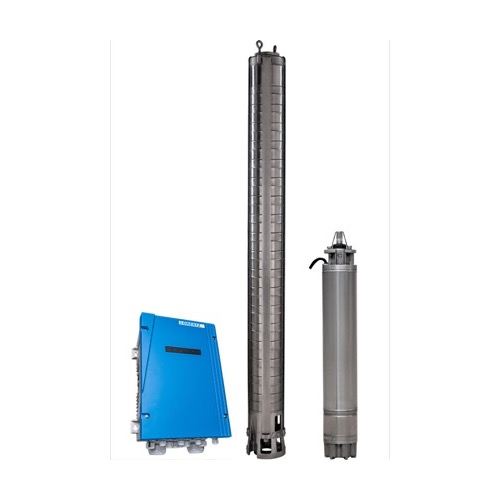

Le PSk3-15 C-SJ17-18 associe le contrôleur PSk3-15, un moteur AC DRIVE SUB 6″ de 11 kW et l'hydraulique centrifuge C-SJ17-18. Le système est destiné à un forage d'au moins 6 pouces ; la sortie indiquée est de 2,5 pouces.
| PSk3-15 C-SJ17-18 Référence du système |
180 m HMT maximale |
22 m³/h Débit maximal |
Distribution professionnelle – France / DOM-TOM / Export Afrique | ||
LORENTZ annonce 180 m de hauteur maximale et 22 m³/h de débit maximal. La PSk3-15 C-SJ8-44 annonce également 180 m de hauteur maximale, mais 12 m³/h de débit maximal avec une autre hydraulique et un moteur de 7,5 kW. Seules les courbes permettent de comparer les débits au point de service retenu.
Le PSk3-15 prévoit MPPT, entrées de capteurs, suivi des données et alimentation hybride solaire/réseau/groupe. La fiche distingue le contrôleur IP66 du moteur immergé IP68. Pour une eau au-delà de 30 °C, une solution particulière doit être étudiée avec le distributeur.
La tension à vide du champ photovoltaïque par temps froid doit rester sous la limite d'entrée du contrôleur. Le nombre de modules, les protections et la section des câbles sont à déterminer pour l'installation réelle, à partir du manuel applicable.
Caractéristiques techniques
| Contrôleur | PSk3-15 |
|---|---|
| Puissance max. du contrôleur | 16 kW |
| Intensité moteur maximale | 25 A |
| Moteur | AC DRIVE SUB 6″ 11 kW |
| Hydraulique | PE C-SJ17-18 · Centrifuge |
| Pompe | PU15k C-SJ17-18 |
| Hauteur maximale annoncée | 180 m |
| Débit maximal annoncé | 22 m³/h |
| Forage minimal | 6″ |
| Sortie hydraulique | 2,5″ |
| Longueur de la pompe | 2 083 mm |
| Masse nette de la pompe | 86 kg |
| Submersion maximale du moteur | 150 m |
| Tension d'entrée DC maximale | 850 V |
| Vmp optimal indiqué (STC) | > 575 V |
| Température maximale de l'eau | 30 °C |
| Température ambiante du contrôleur | −25 à +60 °C |
| Protection du contrôleur / moteur | IP66 / IP68 |
Point de fonctionnement
La hauteur manométrique totale additionne la hauteur statique, le rabattement du niveau d'eau et les pertes de charge du réseau. Le débit utile se lit ensuite sur la courbe constructeur, selon cette hauteur et la puissance photovoltaïque disponible.
Données nécessaires à la cotation : niveaux statique et dynamique du forage, niveau de rejet, longueur et diamètre de conduite, débit quotidien attendu, localisation, alimentation disponible et qualité de l'eau.
