La limite de hauteur annoncée est de 180 m et celle de débit de 12 m³/h. Ces deux maxima ne décrivent pas le même point de fonctionnement. La courbe LORENTZ indique le débit à différentes hauteurs en fonction de la puissance disponible ; elle doit être rapprochée de la hauteur manométrique totale du projet.

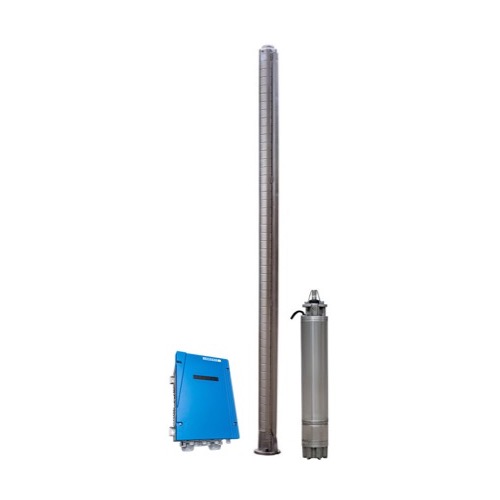

Le contrôleur PSk3-15 intègre le suivi MPPT, des entrées de capteurs, l'enregistrement de données et une fonction d'alimentation hybride solaire/réseau/groupe. Le moteur est immergeable IP68 ; le contrôleur est IP66 et se pose hors du puits.
La tension à vide du champ photovoltaïque par temps froid doit rester sous la limite d'entrée du contrôleur. Le nombre de modules, les protections et la section des câbles sont à déterminer pour l'installation réelle, à partir du manuel applicable.
Caractéristiques techniques
| Contrôleur | PSk3-15 |
|---|
| Puissance max. du contrôleur | 16 kW |
|---|
| Intensité moteur maximale | 25 A |
|---|
| Moteur | AC DRIVE SUB 6″ 7,5 kW |
|---|
| Hydraulique | PE C-SJ8-44 · Centrifuge |
|---|
| Pompe | PU9k C-SJ8-44 |
|---|
| Hauteur maximale annoncée | 180 m |
|---|
| Débit maximal annoncé | 12 m³/h |
|---|
| Forage minimal | 6″ |
|---|
| Sortie hydraulique | 2″ |
|---|
| Longueur de la pompe | 2 871 mm |
|---|
| Masse nette de la pompe | 76 kg |
|---|
| Submersion maximale du moteur | 150 m |
|---|
| Tension d'entrée DC maximale | 850 V |
|---|
| Vmp optimal indiqué (STC) | > 575 V |
|---|
| Température maximale de l'eau | 30 °C |
|---|
| Température ambiante du contrôleur | −25 à +60 °C |
|---|
| Protection du contrôleur / moteur | IP66 / IP68 |
|---|
Point de fonctionnement
La hauteur manométrique totale additionne la hauteur statique, le rabattement du niveau d'eau et les pertes de charge du réseau. Le débit utile se lit ensuite sur la courbe constructeur, selon cette hauteur et la puissance photovoltaïque disponible.
Données nécessaires à la cotation : niveaux statique et dynamique du forage, niveau de rejet, longueur et diamètre de conduite, débit quotidien attendu, localisation, alimentation disponible et qualité de l'eau.
