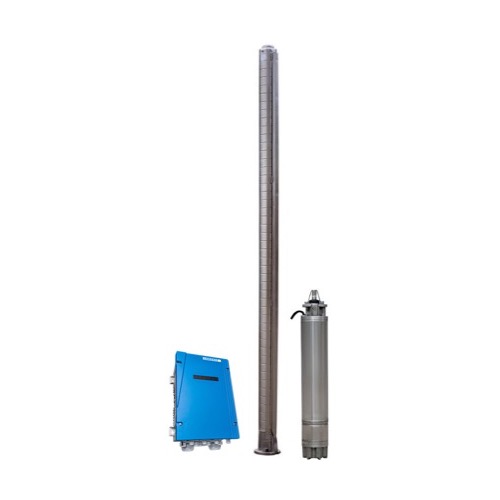

Le PSk3-7 C-SJ5-43 combine le contrôleur PSk3-7, un moteur AC DRIVE SUB 4″ de 5,5 kW et une hydraulique centrifuge C-SJ5-43. Cette référence est prévue pour un forage d'au moins 4 pouces, avec une sortie hydraulique de 1,5 pouce.
| PSk3-7 C-SJ5-43 Référence du système |
240 m HMT maximale |
6,8 m³/h Débit maximal |
Distribution professionnelle – France / DOM-TOM / Export Afrique | ||
La hauteur maximale annoncée de 240 m est la plus élevée de ce premier lot de sept modèles ; le débit maximal annoncé est de 6,8 m³/h. Il ne faut pas associer ces deux maxima. La courbe de la fiche permet de lire la plage de débit selon la hauteur et la puissance disponibles.
Le contrôleur PSk3-7 intègre le suivi MPPT, les entrées de capteurs et la fonction hybride solaire/réseau/groupe. Le contrôleur est IP66, tandis que le moteur immergé est IP68. La température d'eau standard indiquée est limitée à 30 °C ; une application plus chaude requiert une solution particulière.
La tension à vide du champ photovoltaïque par temps froid doit rester sous la limite d'entrée du contrôleur. Le nombre de modules, les protections et la section des câbles sont à déterminer pour l'installation réelle, à partir du manuel applicable.
Caractéristiques techniques
| Contrôleur | PSk3-7 |
|---|---|
| Puissance max. du contrôleur | 8,3 kW |
| Intensité moteur maximale | 13 A |
| Moteur | AC DRIVE SUB 4″ 5,5 kW |
| Hydraulique | PE C-SJ5-43 · Centrifuge |
| Pompe | PU7k C-SJ5-43 |
| Hauteur maximale annoncée | 240 m |
| Débit maximal annoncé | 6,8 m³/h |
| Forage minimal | 4″ |
| Sortie hydraulique | 1,5″ |
| Longueur de la pompe | 1 814 mm |
| Masse nette de la pompe | 38 kg |
| Submersion maximale du moteur | 150 m |
| Tension d'entrée DC maximale | 850 V |
| Vmp optimal indiqué (STC) | > 575 V |
| Température maximale de l'eau | 30 °C |
| Température ambiante du contrôleur | −25 à +60 °C |
| Protection du contrôleur / moteur | IP66 / IP68 |
Point de fonctionnement
La hauteur manométrique totale additionne la hauteur statique, le rabattement du niveau d'eau et les pertes de charge du réseau. Le débit utile se lit ensuite sur la courbe constructeur, selon cette hauteur et la puissance photovoltaïque disponible.
Données nécessaires à la cotation : niveaux statique et dynamique du forage, niveau de rejet, longueur et diamètre de conduite, débit quotidien attendu, localisation, alimentation disponible et qualité de l'eau.
